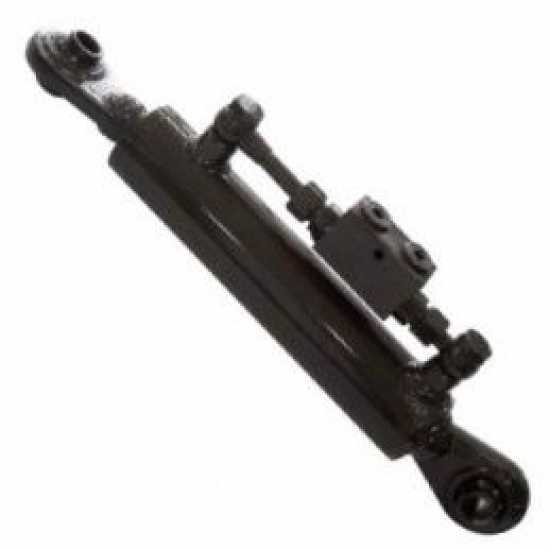

Terzo punto idraulico per trattori agricoli
con diametro fori delle rotule: 25 mm ; diametro esterno rotule: 75 mm
Interasse tra i due fori delle rotule con pistone completamente chiuso: 480 mm
Trattasi pertanto di un terzo punto con attacchi di 2° categoria
Da utilizzare generalmente su trattori di piccole dimensioni aventi perno del terzo punto di diametro di 25 mm
Diametro esterno pistone: 60 mm
Questo è il lato dove avviene lo sfilo del pistone (che va applicato dal lato dell'attrezzatura applicata al trattore).
Diametro stelo pistone: 30 mm
CORSA: 190 mm
Interasse tra i due fori delle rotule con pistone completamente aperto: 670 mm
Particolare della valvola di blocco di cui è dotato questo pistone idraulico.
Quando il pistone è stato allungato alla lunghezza desiderata, non appena lasciati i comandi idraulici del trattore con cui lo si aziona, questa valvola lo blocca dandogli una tenuta allo sforzo ed alla trazione particolarmente elevata.
fori Ø 25 mm - stelo Ø 30 mm - esterno Ø 60 mm - lunghezza chiuso 480 mm - corsa 190 mm - lunghezza aperto 670 mm
