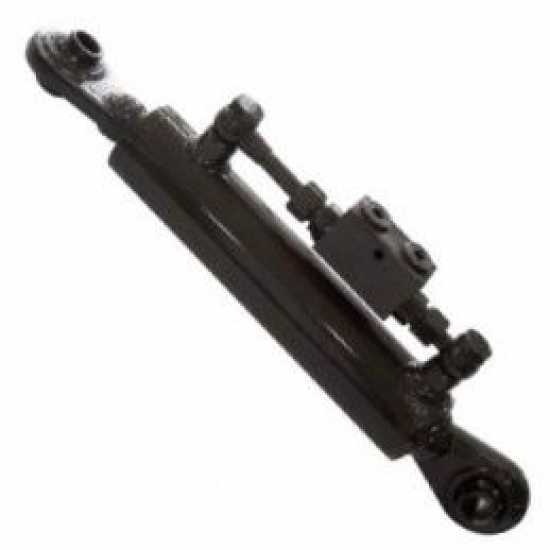

Terzo punto idraulico per trattori agricoli
con diametro fori delle rotule: 25 mm; diametro esterno rotule: 75 mm
Interasse tra i due fori delle rotule con pistone completamente chiuso: 550 mm
Trattasi pertanto di un terzo punto con attacchi di 2° categoria
Da utilizzare generalmente su trattori aventi perno del terzo punto di diametro di 25 mm

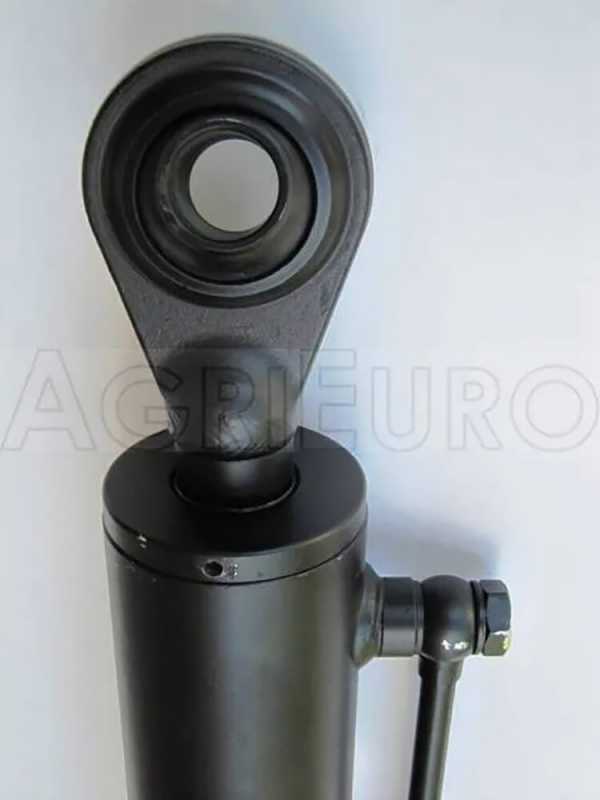

Questo è il lato fisso del pistone, che va applicato dal lato del trattore.
Diamentro esterno pistone: 70 mm
Questo è il lato dove avviene lo sfilo del pistone (che va applicato dal lato dell'attrezzatura applicata al trattore).
Diametro stelo pistone: 35 mm
CORSA: 250 mm
Interasse tra i due fori delle rotule con pistone completamente aperto: 800 mm
Particolare della valvola di blocco di cui è dotato questo pistone idraulico.
Quando il pistone è stato allungato alla lunghezza desiderata, non appena lasciati i comandi idraulici del trattore con cui lo si aziona, questa valvola lo blocca dandogli una tenuta allo sforzo ed alla trazione particolarmente elevata
