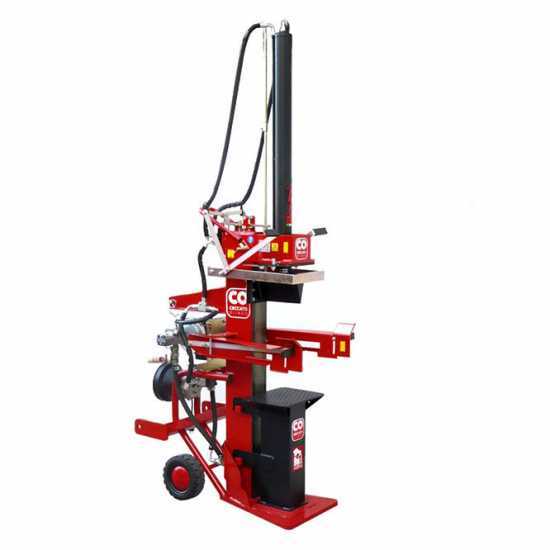

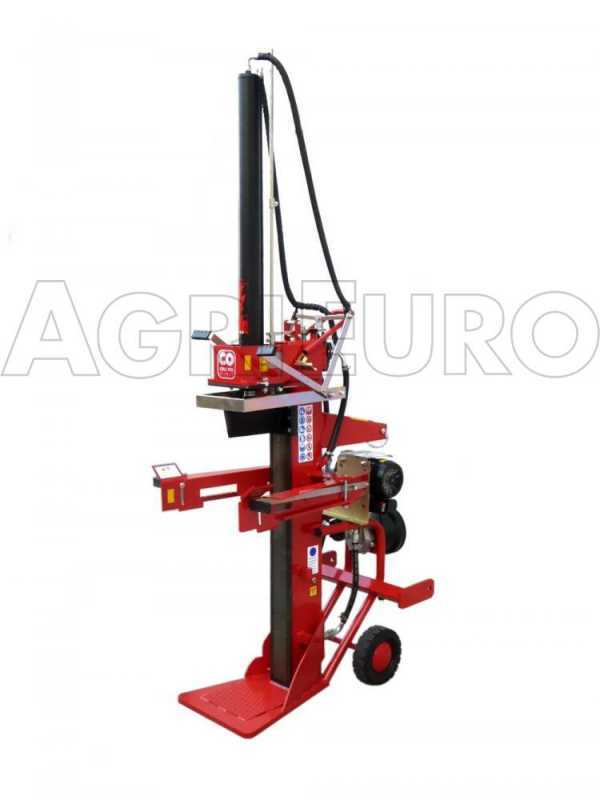

Ceccato Olindo KOMBI SPLET13 - Spaccalegna ibrido - Elettrico e a trattore - Verticale

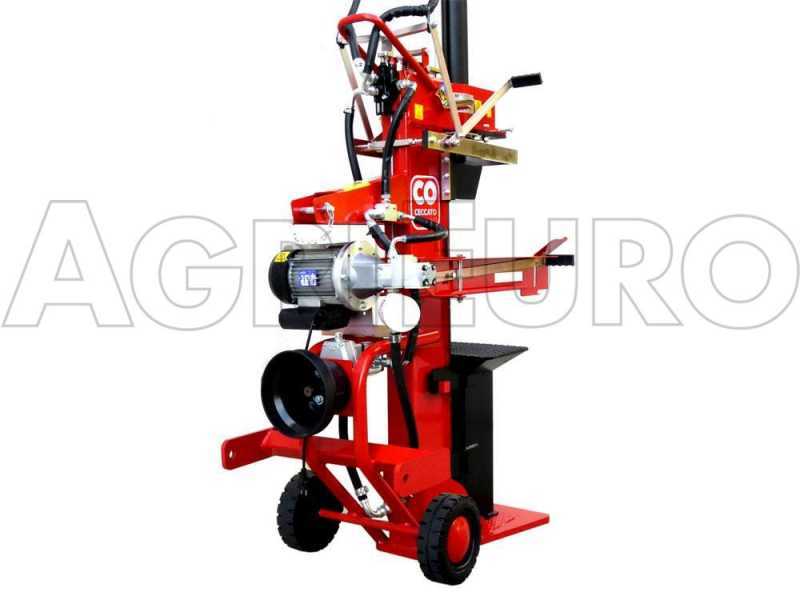

Lo spaccalegna Bull SPLET13 della Ceccato Olindo è uno spaccalegna verticale combinato realizzato principalmente per i professionisti ed infatti è costruito con un coltello di grandi dimensioni, guidato da dei pattini lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda l'integrità del cilindro. Può funzionare sia a cardano collegandolo tramite la presa di forza al trattore, sia azionato a corrente, sfruttando il motore elettrico da 3 Hp monofase.

Con una spinta di ben 13 tonnellate e' in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 114 cm di altezza grazie ai comandi di azionamento supplementari posti nella parte superiore della macchina che permettono di spaccare tronchi molto grandi.

Inoltre è dotato di una doppia pompa sul motore elettrico e di una pompa di grande portata sul moltiplicatore per l’utilizzo a cardano che garantisce una spinta potente e una grande velocità di lavoro.

E' equipaggiata con un arco di sicurezza e sistema automatico controllo finecorsa registrabile. Il pistone è richiudibile per il rimessaggio

Con questo spaccalegna professionale il lavoro di taglio è semplice e sicuro: lo SPLET13 è dotato di appositi dispositivi di sicurezza che tutelano l'utilizzatore.

Lo spaccalegna Ceccato Bull è interamente fabbricato in Italia

Questa macchina fa parte della linea di spaccalegna Bull della Ceccato Olindo

ATTENZIONE:

Gli spaccalegna di questa categoria non sono adatti a lavorare legni con fibra particolarmente contorta come ad esempio il pioppo o il pino, con diametri grandi e comunque tipologie di legno con frequente presenza di nodi del legno. In questo caso è consigliabile orientarsi a modelli professionali. Inoltre i ceppi devono essere spaccati solo una volta che sono stati essiccati, e non allo stato verde; quando il legno è verde il legno ha minore tendenza a spaccarsi ed aprirsi e quindi meno idoneo all'uso dello spaccalegna. Una volta essiccato invece, può essere spaccato e diviene pronto per l'uso in focolari, stufe, forni, etc..

CUNEO: Cuneo di taglio con inclinazione di 3° verso la colonna.

BASAMENTO: lo spessore della piastra di appoggio è di 50 mm favorendo pure la stabilità della macchina, la piastra del basamento si estende di 100 mm oltre il bordo del cuneo di taglio.

CORSA: il cuneo di taglio a fine corsa ha una distanza residua della piastra di appoggio di 100mm

LEVE COMANDI SUPERIORI: leve accorciate in modo da renderle conformi alla normativa

LEVE COMANDI BRACCI INFERIORI: Leve accorciate nei bracci di sostegno del ceppo e posizionamento delle stesse rispettando le misure di altezza indicate dalla normativa. Inoltre hanno una forma atta a prevenire la caduta del ceppo verso l'operatore.

TUBI IDRAULICI: Abbiamo aumentato il diametro del tubo, questo permette una più bassa temperatura dell'olio. Protezione e schermatura con guaina telata e serigrafata Ceccato Olindo chiusa con borchie d'acciaio. Questa in caso di rottura o scoppio del tubo trattiene l'olio vaporizzandolo senza nessun rischio d'infortunio.

SOLLEVAMENTO TRONCO: predisposta installazione del dispositivo di sollevamento del tronco sincronizzato con il movimento del cuneo di taglio

In ogni modello di macchina sono applicati tutti i pittogrammi richiesti dalla normativa e aggiornati tutti i libretti uso e manutenzione

Gli spaccalegna Ceccato sono conformi alla normativa DIN EN 609-1:2017.

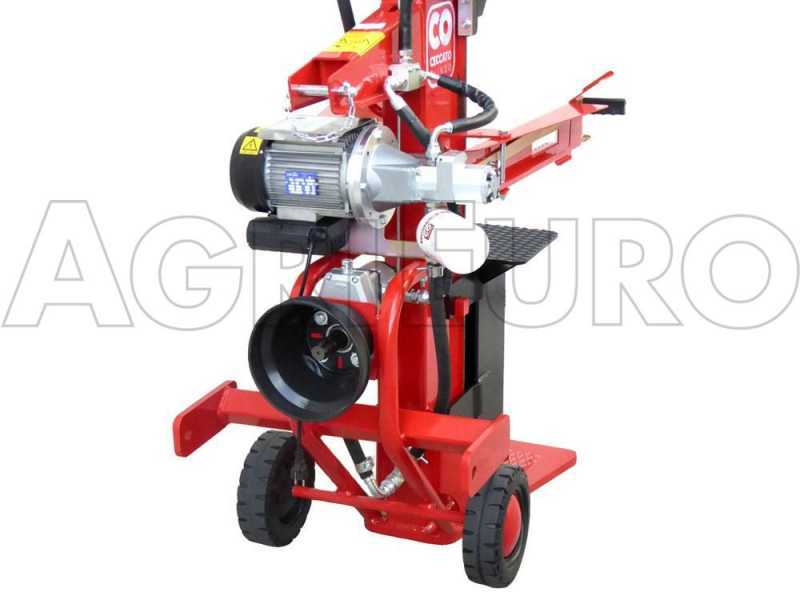

Questo spaccalegna può essere utilizzato usando la normale rete elettrica domestica sfruttando il motore monofase 230 V da 3 Hp che ha una potenza di 2.2 Kw.

In questa configurazione il motore elettrico sfrutta l'azione di una doppia pompa idraulica ad alte prestazioni funzionante ad una pressione di 230 bar (max) in grado di pompare per ben 19 lt/min e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico

Il vantaggio della pompa doppia è che consente di avere una velocità del pistone doppia, o anche di più, rispetto ai normali spaccalegna monofase 3 Hp che utilizzano una pompa singola.

L'utilizzo della doppia pompa consente di dimezzare i tempi di esecuzione ed aumentare la produttività dello spaccalegna.

La doppia pompa è rigorosamente made in Italy

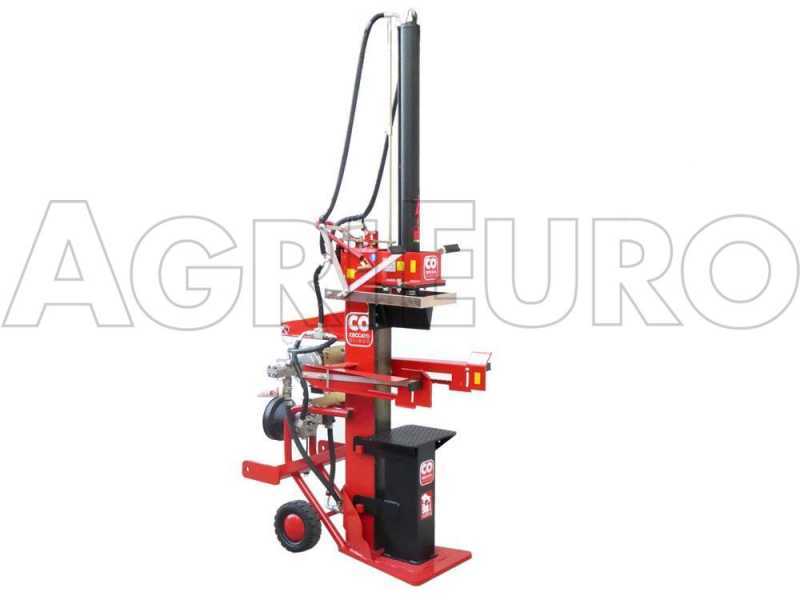

Questo spaccalegna può essere utilizzato collegandolo tramite giunto cardanico a trattore.

In questa configurazione lo spaccalegna sfrutta l'azione di una pompa idraulica ad alte prestazioni funzionante ad una pressione di 230 bar (max) in grado di pompare per ben 26 lt/min e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico

Il collegamento a trattore viene garantito tramite l'aggancio a tre punti di cui il robusto telaio è dotato

Particolare del moltiplicatore ad ingranaggi in acciaio temperato a bagno d'olio con rivestimento esterno realizzato in fusione di alluminio.

Tale moltiplicatore trasferisce la coppia motrice dal trattore (tramite il giunto cardano) alla pompa idraulica.

Con una spinta di ben 13 tonnellate questo spaccalegna e' in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 114 cm di altezza grazie ai comandi di azionamento supplementari posti nella parte superiore della macchina che permettono di spaccare tronchi molto grandi.

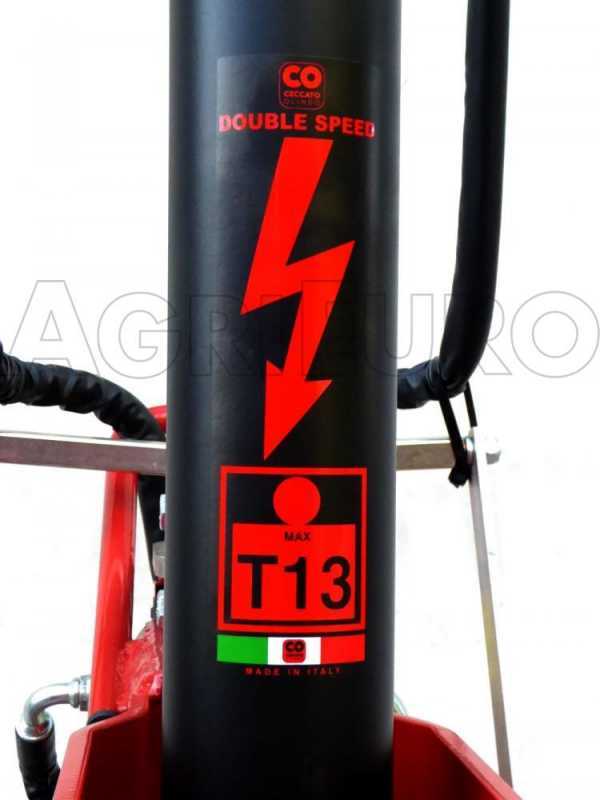

Questo grazie al cilindro pistone eccezionalmente robusto e di grandi dimensioni, con un diametro esterno di 90 mm e diametro interno da 50 mm

Il pistone da 1100 mm è guidato da dei pattini lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda il cilindro e è supportato da guide laterali realizzate in ABS ad alta densità con spessore di contatto sostituibile realizzato in bronzo.

Il materiale con cui le guide sono realizzate è ad altissima resistenza ed antiusura, e grazie allo spessore di scorrimento realizzato in bronzo consentono di preservare la piastra di acciaio portante sul tronco principale dello spaccalegna.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Pistone smontabile e richiudibile per limitare la dimensione d'altezza dello spaccalegna

Lo spaccalegna è dotato di un circuito di azionamento del cilindro a velocità variabile e di doppi comandi di azionamento.

Particolare dei comandi alti e dei comandi bassi

Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo di infortunio.

Applicando una lieve pressione lo spaccalegna fa muovere il cilindro spintore ad una notevole velocità (fino a 23 cm/sec) mantendendo una piccola capacità di pressione fino al contatto con la legna da spaccare.

Premendo invece con maggior pressione sulle maniglie di comando il pistone rallenta notevolmente la sua velocità (fino a 9 cm/sec) aumentando la capacità di pressione del cuneo spaccalegna fino a 13 tonnellate

La velocità singola o doppia si selezionano semplicemente premendo con maggiore o minore pressione sulle maniglie di comando. Risulterà proprio istintivo all'operatore, una volta che il cuneo arriverà a contatto con il ceppo, premere con maggior pressione sulle maniglie affinchè il cuneo concentri in se tutta la potenza dello spaccalegna per eseguire lo spacco del ceppo.

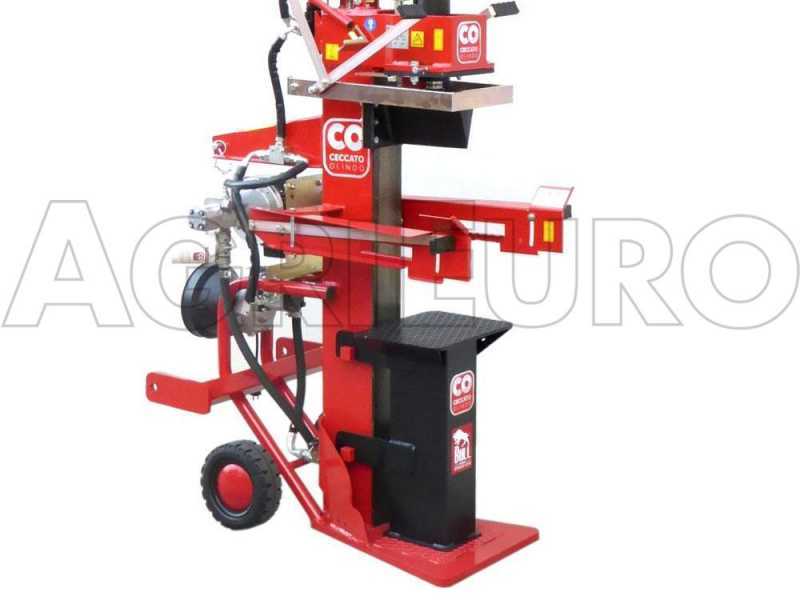

Lo spaccalegna è realizzato con profilati di acciaio smaltato di grosso spessore che compongono un telaio scatolato ad altissima resistenza. A differenza infatti della maggior parte degli spaccalegna presenti sul mercato, che montano telai realizzati con travi ad "H", il telaio dello spaccalegna Ceccato è realizzato a struttura scatolata, ed è rinforzata con la piastra piatta anteriore dove scorre il cuneo spaccalegna. Tale piastra di scorrimento è realizzata in acciaio temperato ad altissima resistenza, il cui acciaio è ancor più duro di quello usato per la struttura del telaio. Il risultato è un telaio ed una struttura portante robustissima, praticamente indistruttibile.

Lo spaccalegna è completo di ruote per facilitare lo spostamento ed è ottimamente bilanciato: lo spostamento può essere infatti eseguito anche da una sola persona anche se il peso della macchina è superiore ai 300 Kg.

Particolare delle ruote di spostamento di ben 27 cm di diametro.

Particolare dell' aggancio a tre punti: alto

Particolare dell' aggancio a tre punti: basso

Particolare del punto di aggancio per il sollevamento

Questa macchina è realizzata tenendo presente tutte le norme del settore allo scopo di rendere sicuro il lavoro dell'operatore.

Dispositivo di bloccaggio della risalita del cuneo con tronchi incastrati. Premendo questo supporto superiore la risalita del pistone si ferma automaticamente. Questo permette di operare in totale sicurezza eliminando il pericolo di infortuni alle mani ed ai polsi

Particolare del cuneo spaccalegna

Particolare del distributore idraulico professionale

Particolare del piano rimuovibile per lo spacco a terra

Particolare del tappo del serbatoio dell'olio idraulico

Particolare del livello dell'olio idraulico

Particolare del filtro dell'olio della Ceccato Olindo: filtro di olio a cartuccia, sostituibile, di tipo professionale e di grandi dimensioni.

Particolare della base di appoggio di eccezionale spessore

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Particolare delle guide laterali del pistone realizzate in ABS ad alta densità con spessore di contatto realizzato in bronzo
