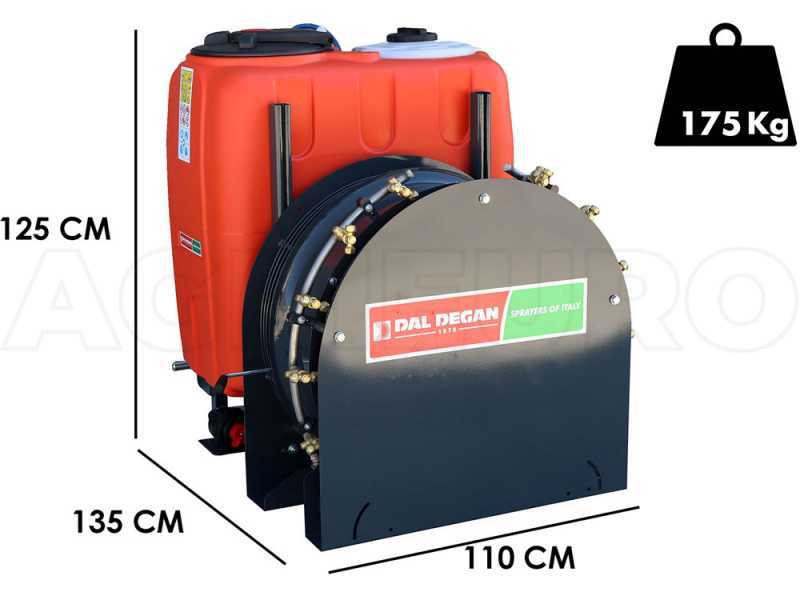

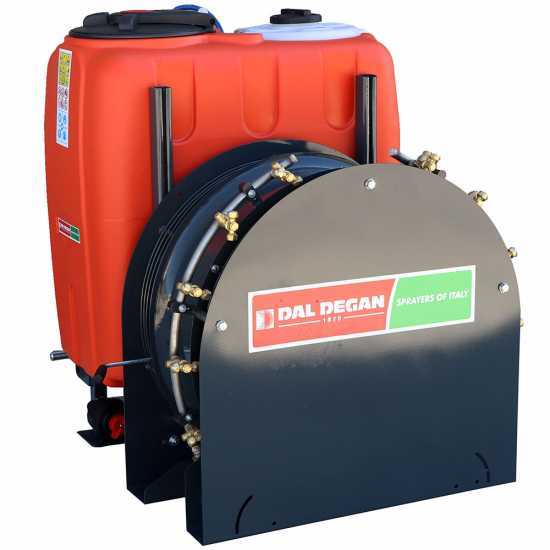

Dal Degan VOLKAN 300L - Atomizzatore portato con attacco a trattore per irrorazione - pompa APS 51

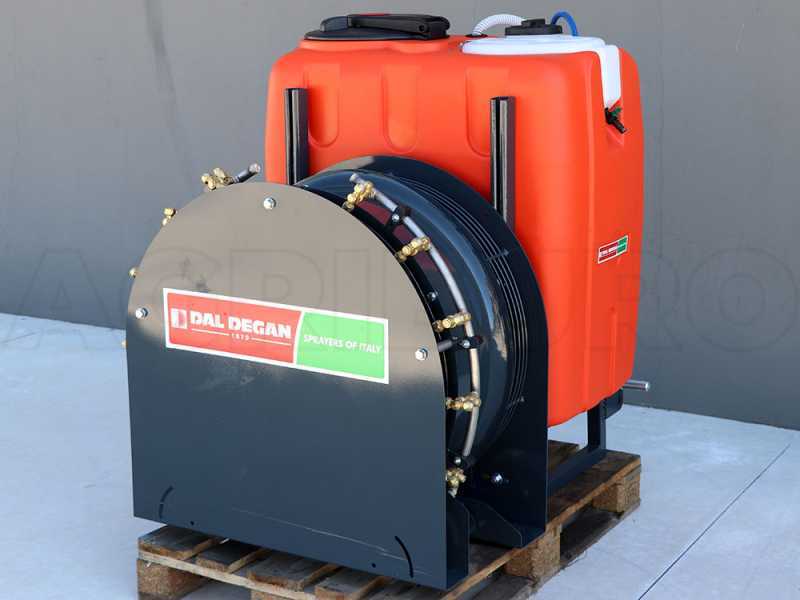

L'atomizzatore Dal Degan VOLKAN 300L è l'ideale per piantagioni di frutta e viti di piccole e medie dimensioni. Il serbatoio è in polietilene ed è composto da due parti, quella principale con un filtro e coperchio e una piccola vasca per il lavaggio delle mani con un rubinetto.

Caratteristica principale è la sua nebulizzazione a nuvola.

Grande ventola diametro 700 mm.

Convogliatore esterno della ventola, piatto posteriore e telaio realizzati in acciaio smaltato. Le ventole orientabili in nylon garantiscono un'ottima resistenza agli agenti atmosferici.

La dimensione della ventola è l'elemento più importante di un atomizzatore, in quanto determina:

• la potenza del getto di aria (maggiore è il diametro della ventola, maggiore risulta la quantità di aria da essa prodotta, maggiore sarà la capacità della macchina di effettuare il trattamento ad altezze o distanze maggiori)
• la finezza della nebulizzazione (maggiore è la potenza e quantità dell’aria, maggiore sarà il fenomeno di disaggregazione delle mini-particelle di liquido)
• lavorazione a regimi del motore del trattore più ridotti (per ottenere le stesse prestazioni di una ventola con diametro minore)

Impieghi:

• Colture orticole
• Colture cerealicole
• Agrumeto
• Frutteto a spalliera
• Vigneto a spalliera
• Kiwi gdc
• Vigneto e Kiwi a tendone
• Oliveto
• piante alto fusto
• Pioppeto
• Castagneto

ATTENZIONE: Si raccomanda vivamente di controllare con attenzione la capacità di sollevamento del proprio trattore, tenendo in considerazione il peso complessivo della macchina a pieno carico.

La nebulizzazione a nuvola è un tipo di nebulizzazione che si concentra in un unico raggio che viene emesso grazie alla grossa portanza dell'aria generata dalla chiocciola di espulsione dell'atomizzatore e concentra tutta l'unità dell'acqua verso l'ugello posto nel terminale del diffusore.

Più sono veloci e grandi le ventole dell'atomizzatore migliore sarà il risultato della nebulizzazione e minore sarà la dispersione nell'aria del prodotto.

È talmente concentrato il getto d'aria che insieme al grosso flusso, riesce a metabolizzare l'acqua in nebbia, o nuvola in questo caso, così da farla aderire in modo uniforme e senza perdite, portando a perfetta copertura tutto l'apparato fogliare della pianta.

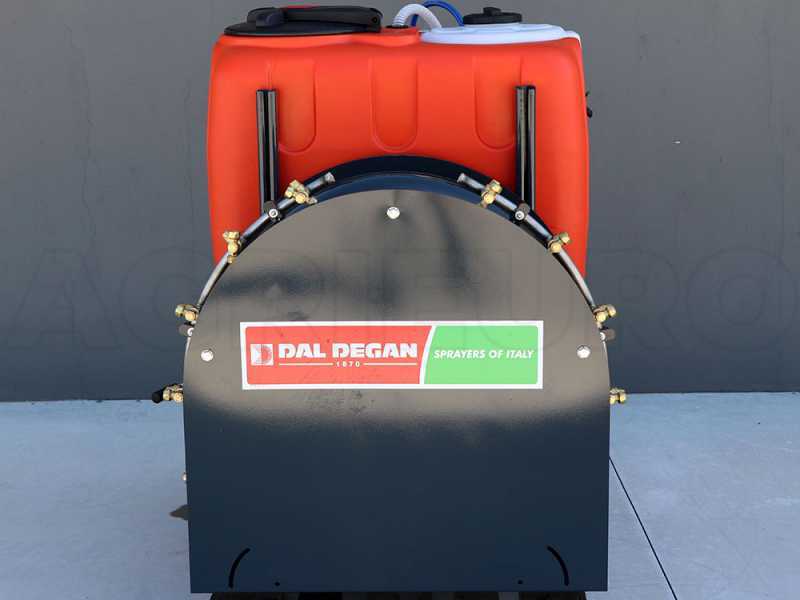

Grande ventola diametro 700 mm.

Convogliatore esterno della ventola, piatto posteriore e telaio realizzati in acciaio smaltato.

Le ventole orientabili in nylon garantiscono un'ottima resistenza agli agenti atmosferici.

L'elica è a otto pale con inclinazione registrabile in sette posizioni con angolo da 20 - 45°.

Particolare del sistema di rotazione delle pale dell'elica.

Convogliatore in ferro.

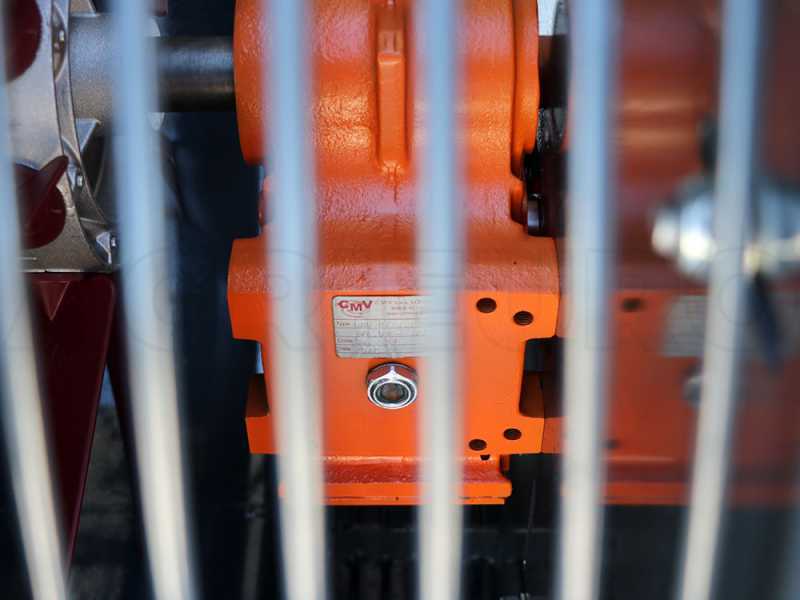

La scatola a ingranaggi è prodotta in Italia dalla CMV di Lonigo.

Il Made in Italy garantisce per questo componente ottima qualità costruttiva e dei materiali, oltre a una facile reperibilità dei pezzi di ricambio nel caso se ne avesse necessità.

La ventola è comandata da un moltiplicatore a ingranaggi a una velocità + folle molto robusto.
Scatola in ghisa, trasmissione a cinghie.

Dettaglio della leva (1-2)

Dettaglio della presa di forza.

Aste porta getti in acciaio inox divise in due settori, uno sinistro con 5 getti e uno destro con gli altri 5 getti.

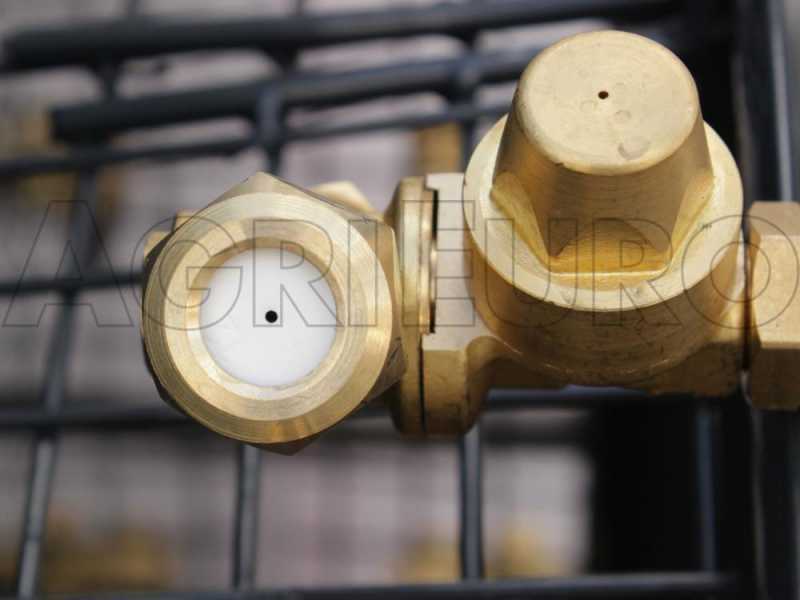

Ogni getto in ottone con antigoccia è dotato di tre posizioni, modificabili con la semplice rotazione manuale del getto sul suo asse (tre scatti coincidono con le posizioni):

• getto con foro più grande (maggiore erogazione di liquido)
• posizione centrale = getto chiuso
• getto con foro più piccolo (minore erogazione di liquido)

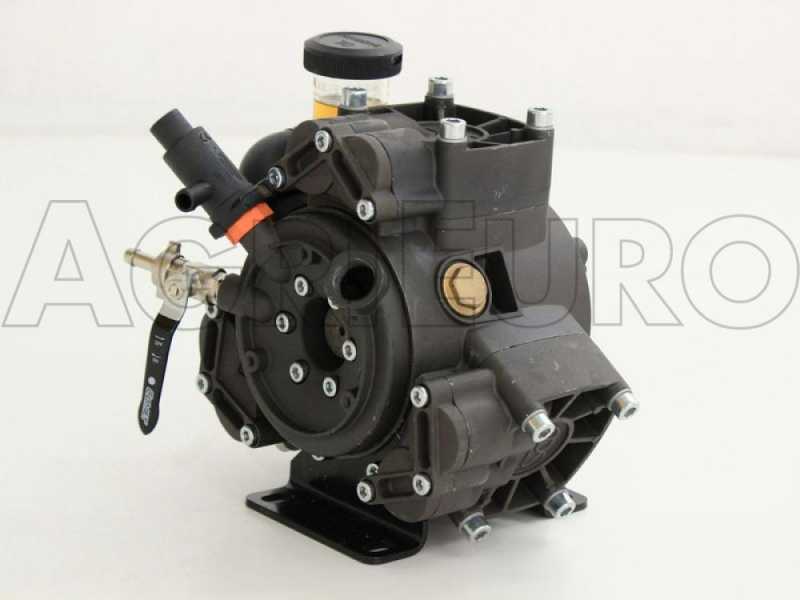

La pompa Comet APS 51 in alluminio viene utilizzata per trattamenti d'irrorazione in colture di medie e grandi dimensioni.

Parti a contatto con il liquido costruite in alluminio anodizzato, resistente alla corrosione. Configurazione a tre membrane. Collettori interni. Valvola con sede e piattello in acciaio INOX.

Prestazioni

• N. di membrane / pistoni: 3
• Portata: 50,7 l/min
• Pressione: 40,0 bar
• Potenza: 5,2 CV
• RPM: 550
• Peso: 16,4 Kg

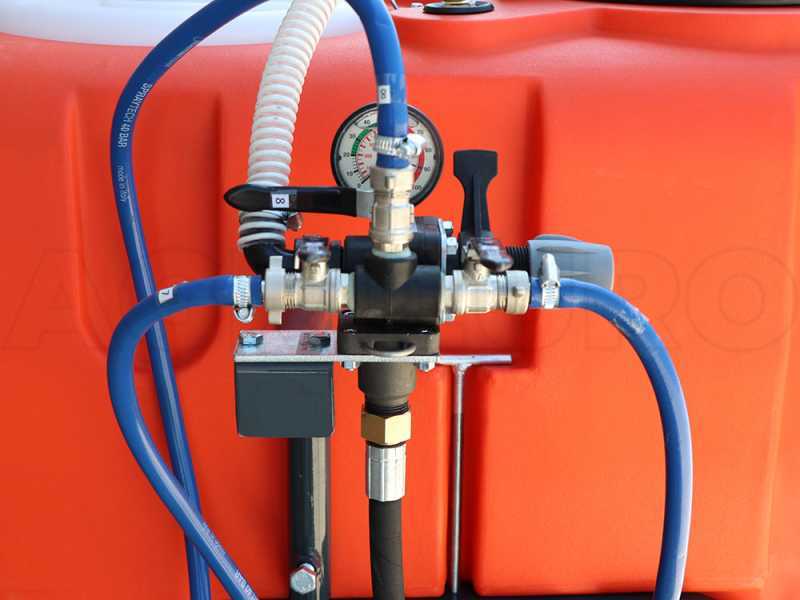

Gruppo regolazione pressione a tre vie.

Galletto per la regolazione della pressione.

Manometro.

I due rubinetti laterali alimentano rispettivamente il settore destro della ventola e il settore sinistro.

Leva di comando per l'apertura o chiusura della centralina.

Questo significa che si può attivare l’erogazione dei due settori anche in maniera disgiunta, per esempio attivare solo i getti sul lato destro o solo sul lato sinistro (per esempio quando si tratta nel confine del proprio appezzamento).

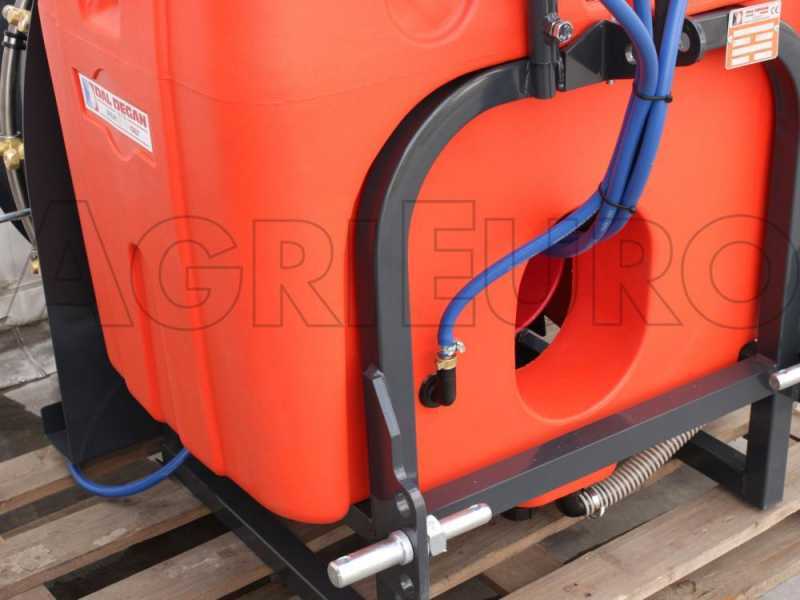

Telaio pesante in acciaio smaltato a forno completo di attacco ai tre punti per collegamento a trattore.

I punti di aggancio al sollevatore, a tre posizioni, sono completi di perni.

Cisterna in polietilene a svuotamento totale capienza lt. 300.

Cisterna supplementare per il lavaggio delle mani dell'operatore.

Particolare del tappo di fondo per lo svuotamento totale.

Particolare del livello esterno con scala graduata.

Agitatore idraulico, per miscelare costantemente la soluzione all'interno della cisterna, dotato di getto ad altra pressione che spara al centro della cisterna.

Filtro di aspirazione esterno dotato sistema di auto riempimento (il tubo per effettuare l’auto riempimento della botte va eventualmente acquistato in aggiunta, e lo proponiamo tra gli accessori correlati).

Il filtro è dotato di una valvola per la pulizia della cartuccia anche quando il serbatoio è pieno.

Dettaglio del filtro dell'acqua in ingresso.
