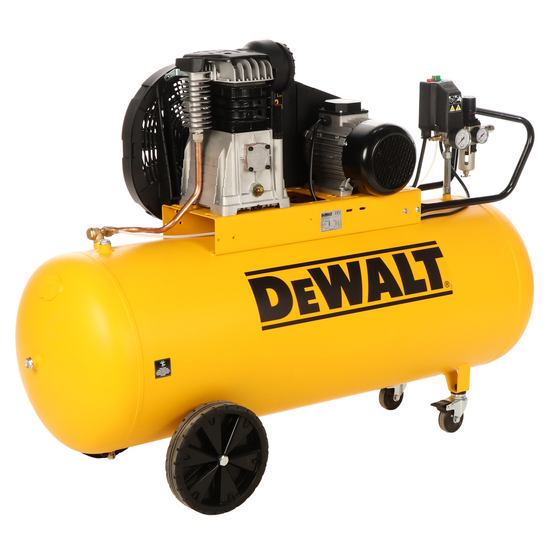

DeWalt DXCMB3T201HE - Compressore aria elettrico trifase a cinghia - Motore 3 HP – 200 lt

Il compressore DeWalt DXCMB3T201HE è una macchina professionale concepita per garantire alte prestazioni e una lunga durata in ambienti industriali.

La lubrificazione a olio aiuta a preservare l’efficienza del compressore nel tempo, riducendo le necessità di manutenzione. Inoltre, il sistema di raffreddamento integrato mantiene il compressore alla temperatura ottimale, migliorando le performance generali.

Il serbatoio da 200 litri offre una notevole riserva d'aria, perfetta per lavori prolungati senza necessità di interruzioni. La testata monostadio, che gira a 1100 giri al minuto, garantisce una portata d'aria di 390 litri al minuto, rendendo il compressore ideale per operazioni più gravose.

Con una pressione massima di 10 bar, è capace di alimentare facilmente una vasta gamma di utensili pneumatici. Il motore trifase ad induzione da 3 HP offre una potenza costante e una durata superiore, mentre la trasmissione a cinghia migliora l’efficienza energetica. Funzionando a 400V, il motore è progettato per resistere nel tempo, riducendo al minimo il consumo di energia.

Caratteristiche principali:

• Serbatoio da 200 litri: Capacità elevata per una lunga autonomia.
• Pressione massima di 10 bar: Perfetto per diverse applicazioni pneumatiche.
• Portata di aspirazione di 390 l/min: Elevata capacità per uso professionale.
• Motore trifase da 3 HP: Potenza affidabile e lunga durata, alimentato a 400V.
• Trasmissione a cinghia: Ottimizza efficienza e durata.
• Lubrificazione a olio: Riduce l’usura e i costi di manutenzione.
• Collettore di raffreddamento: Mantiene il compressore a temperature ottimali.
• Produzione italiana: Garantisce qualità e affidabilità.

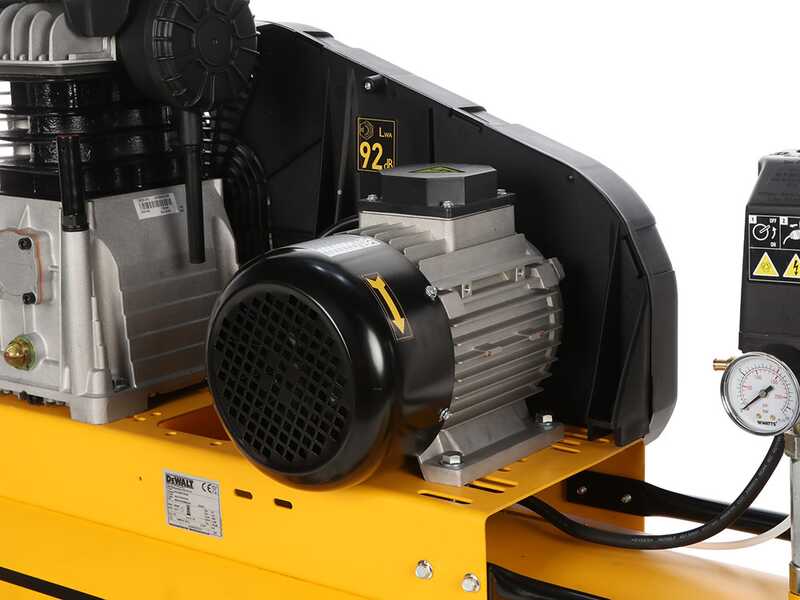

Il motore ad induzione è caratterizzato dalla lunghissima durata (esso infatti è quasi eterno) e dalla esigua esigenza di manutenzione.

Questo motore è infatti privo di spazzole, il principale componente soggetto ad usura nei motori elettrici. Proprio l'assenza di questo componente conferisce al motore la sua proverbiale durata.

Esso è da considerarsi il top per affidabilità, silenziosità, durata, efficienza energetica e manutenzione.

Alimentazione: 400V

Potenza: 3 HP

Produzione aria aspirata: 390 lt/min

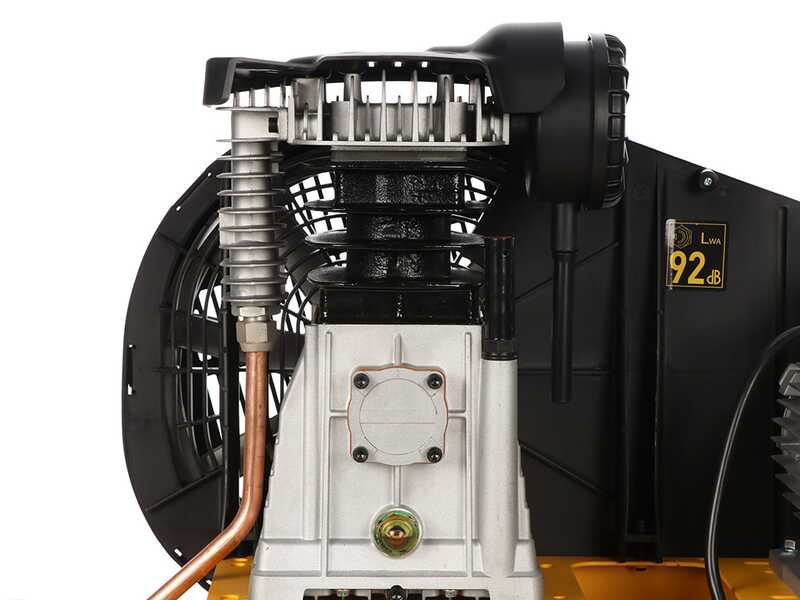

Tipo testata: bicilindrica con cilindri in ghisa
Tipo aspirazione: monostadio
Lubrificazione: ad olio
Numero di giri: 1100 rpm

Il grado di professionalità e più in generale la durata del compressore è in larga parte determinata dal numero di giri al minuto della testata.

Minore infatti sarà il numero di giri, maggiore risulterà la durata nel lungo termine del compressore. La demoltiplicazione del numero di giri è ottenuto attraverso pulegge di differente diametro applicate rispettivamente a motore e testata.

Collettore laterale di raffreddamento, mantiene bassa la temperatura dell'aria compressa in uscita.

Particolare dell'asta per il controllo del olio.

Particolare dell'oblò per il controllo del olio.

La trasmissione a cinghia è un elemento che caratterizza questi compressori.

L'utilizzo della cinghia, unito ad un motore ad induzione, contribuisce alla durata nel tempo di questo compressore, riducendo drasticamente il numero di giri della testata, incrementandone la durata e riducendone l'usura.

La protezione serve per preservare la cinghia e la trasmissione da eventuali oggetti esterni che, urtandola, potrebbero danneggiarla durante la funzione. Permette inoltre di avere sempre sotto controllo lo stato della cinghia.

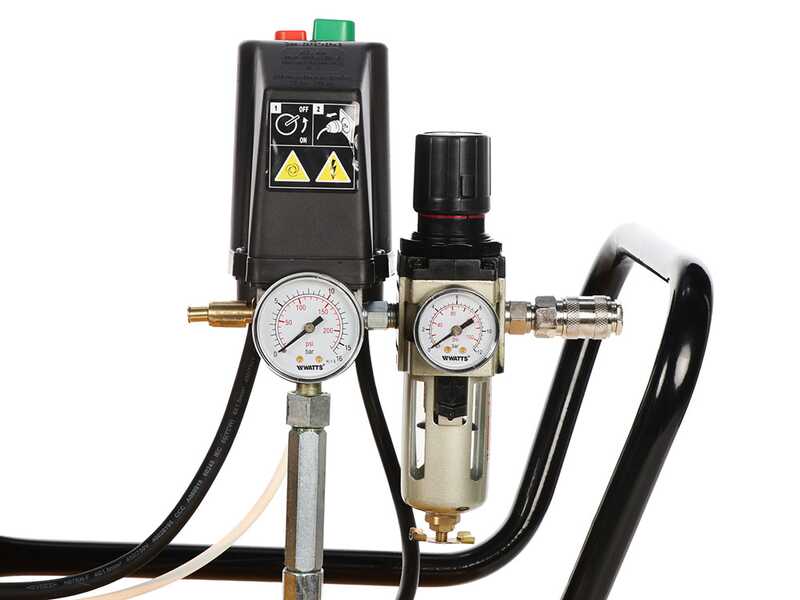

I comandi del compressore sono davvero semplici ed intuitivi, si distinguono in:

Interruttore generale

Manometro della pressione interna al serbatoio e manometro pressione d'uscita.

2 raccordi femmina di uscita del compressore.

Filtro a tazza per la pulizia dell’aria compressa in uscita

Il compressore è dotato di una manopola di regolazione pressione della pressione in uscita verificabile tramite manometro posto subito sotto a essa, unita all'uscita.

Tra le altre caratteristiche troviamo:

Maniglia ergonomica

Grandi ruote in robusta plastica

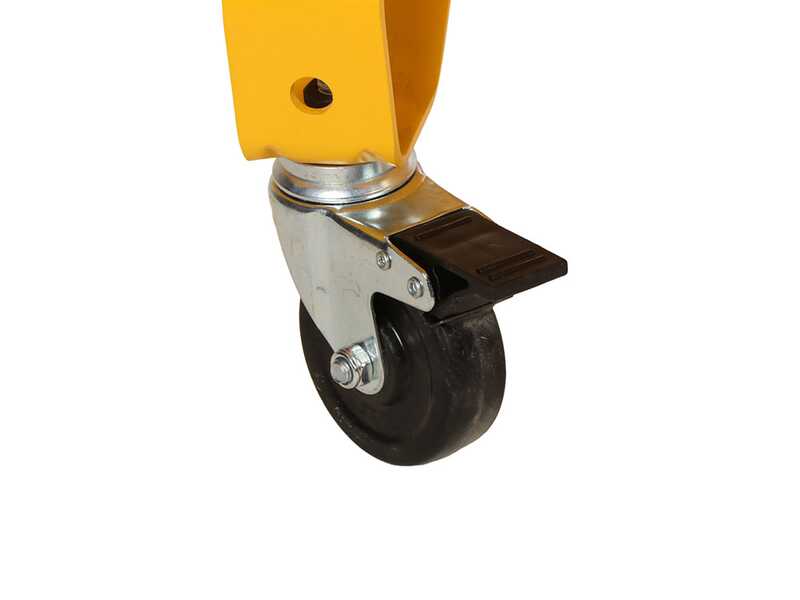

Ruote anteriori pivotanti con freno

Attacco diretto al serbatoio

Presa trifase

Raccomandazioni per l'utilizzo

Per garantire la massima durata ed efficienza della macchina, è necessario osservare scrupolosamente le seguenti indicazioni. La loro inosservanza configurerebbe un uso improprio con seri rischi di danneggiamento del prodotto (questi non coperti dalla garanzia).

• Manutenzione del serbatoio e scarico condensa: L’umidità presente nell’aria aspirata, a causa dei processi termici di compressione, si accumula sotto forma di condensa sul fondo del serbatoio. Scaricare la condensa al termine di ogni utilizzo agendo sulla valvola di spurgo inferiore, ruotandola con cautela per evitare espulsioni violente. La mancata osservanza di tale manutenzione innesca fenomeni di corrosione interna al serbatoio. Inoltre, l’accumulo di condensa riduce il volume d’aria utile, causando ripartenze anomale del motore e il trascinamento di impurità verso gli utensili collegati, con conseguente rischio di danneggiamento precoce dell’intero sistema.
• Idoneità delle prolunghe: Non utilizzare prolunghe non idonee. Data l'elevata potenza del motore, è indispensabile garantire un approvvigionamento elettrico costante. Un cablaggio sottodimensionato causa cadute di tensione che impediscono al motore di raggiungere il regime di rotazione corretto, provocando surriscaldamenti anomali e danni permanenti ai componenti elettrici. Utilizzare esclusivamente cavi con sezione minima di 2,5 mm. Tale sezione è necessaria per gestire l'elevato assorbimento di corrente, specialmente durante la fase di spunto.

Svolgere completamente la prolunga prima dell'uso. Non utilizzare mai la macchina se il cavo di alimentazione è parzialmente avvolto o raggruppato in spire. L'accumulo di calore per effetto induzione può fondere il cavo e causare gravi danni elettrici al motore o rischi di incendio.

• Posizionamento operativo: L'installazione del compressore deve avvenire esclusivamente in ambienti che garantiscano assenza di umidità, privilegiando locali asciutti e rigorosamente protetti da agenti atmosferici o potenziali spruzzi d'acqua. È necessario assicurare una ventilazione adeguata, mantenendo uno spazio libero di almeno 50 cm tra la macchina e qualsiasi parete o ostacolo per consentire un corretto ricircolo dell’aria e un’efficace dissipazione del calore. L’area deve inoltre garantire un’elevata purezza dell’aria, risultando priva di polveri, fumi, vapori chimici o gas infiammabili. L'inosservanza di tali prescrizioni espone il prodotto ai seguenti rischi:

1. Surriscaldamento critico: una ventilazione insufficiente o il posizionamento in spazi angusti compromettono il raffreddamento del motore e del gruppo pompante, causandone la riduzione della vita utile.
2. Compromissione della sicurezza: la presenza di sostanze volatili o infiammabili può pregiudicare l’integrità strutturale della macchina o la sicurezza dell’operatore.

• Ostruzione dei sistemi di raffreddamento e ventilazione: Durante il funzionamento della macchina, è necessario evitare la copertura del compressore con teli, scatole o carterature improvvisate, poiché tali barriere impediscono il flusso d’aria indispensabile al raffreddamento delle componenti interne. L'ostruzione delle feritoie di ventilazione provoca un rapido incremento della temperatura d'esercizio, con il conseguente rischio di danni irreversibili al motore e alle guarnizioni del gruppo pompante. Qualora vengano utilizzate coperture protettive durante i periodi di inattività, queste devono essere rimosse integralmente prima di ogni tentativo di avviamento per garantire la piena efficienza del sistema di dissipazione, evitando così surriscaldamenti critici
• Alimentazione elettrica e idoneità dei collegamenti: Il compressore deve essere collegato esclusivamente a una presa elettrica dimensionata per la potenza nominale del motore. Evitare l'utilizzo di prese inadeguate o eccessivamente distanti dall'impianto principale. L'inosservanza di queste prescrizioni espone la macchina a tensioni insufficienti che compromettono gravemente la fase di avviamento, causando difficoltà di spunto, sollecitazioni anomale e l'improvviso intervento dei dispositivi di protezione (interruttori magnetotermici o differenziali).
• Procedura di messa a riposo e gestione della pressione statica: Si raccomanda di non lasciare il serbatoio in pressione durante i periodi di inutilizzo. Dopo lo spegnimento (posizione OFF), è necessario scaricare la pressione residua e aprire la valvola di spurgo, lasciando il serbatoio vuoto per favorire l'evaporazione dell'umidità interna. Il mantenimento costante della pressione, infatti, favorisce il ristagno di condensa e accelera il deterioramento dei componenti pneumatici, quali membrane e valvole, riducendo drasticamente l'affidabilità generale del sistema e la sua vita operativa.
• Controllo del livello olio: Prima di ogni utilizzo verificare il livello dell’olio del gruppo pompante. Il livello deve rientrare nel campo indicato dalla spia di livello o dall’astina, se presente. Non utilizzare il compressore con livello olio insufficiente, eccessivo o con olio contaminato. Un livello olio insufficiente può causare surriscaldamento, usura accelerata, grippaggio del gruppo pompante e danneggiamenti non coperti da garanzia. Un livello olio eccessivo può provocare trafilamenti, fuoriuscite e trascinamento di olio nel circuito dell’aria compressa.

Posizione di lavoro: Utilizzare il compressore esclusivamente in posizione vertifcale, su superficie piana e stabile. L’utilizzo su superfici inclinate può compromettere la corretta lubrificazione del gruppo pompante
