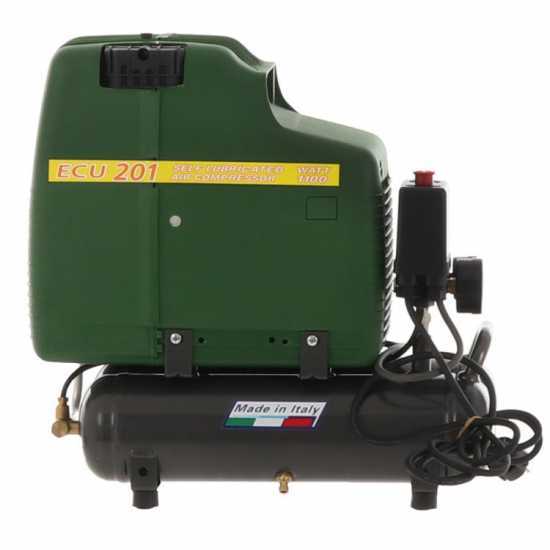

FIAC ECU 201 - Compressore aria elettrico portatile monofase, oil-less - Motore 1.5 HP - 6 lt

Il compressore ECU 201 è l'ideale per l'impiego abbinato ad utensili portatili ad aria compressa. Le dimensioni molto ridotte facilitano il trasporto in auto o qualsiasi altro mezzo, particolarmente adatto per persone che utilizzano lo strumento quotidianamente per lavoro.

Con il suo basso regime di rotazione, 2850 giri/min, permette agli utenti una prestazione elevata ed efficente ( 2800 giri/min. ). Possiede un gruppo pompante FIAC F 205.

Multinazionale nata in Italia, con sedi produttive in tutto il mondo, leader di mercato nella produzione di compressori.

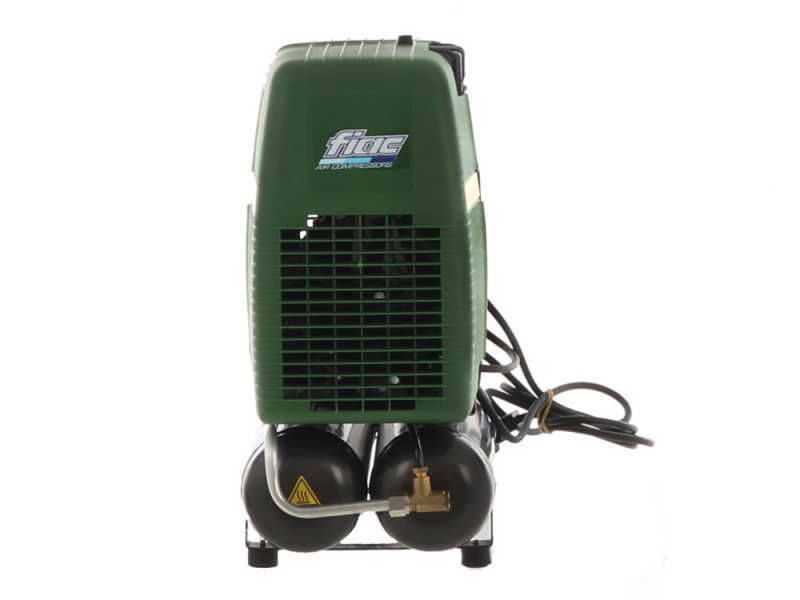

Possiede un motore elettrico ad induzione con una potenza di 1.5 HP. Ha due serbatoi da 3 litri ciascuno. Con una capacità di aspirazione di aria compressa di 205 litri al minuti e una pressione dell' aria di 8 bar permette anche un rapido raffreddamento dell' aria.

Con un peso di soli 17 Kg, grazie anche alla maniglia posta lateralmente è possibile trasportare il compressore in qualsiasi momento.

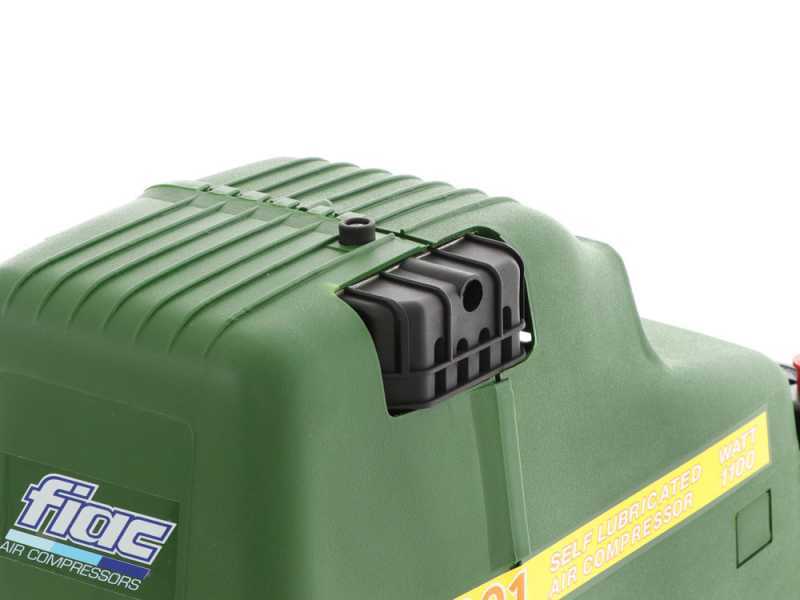

Inoltre essendo dotato di un motore oilless ( senza bisogno di olio ) diminuisce di molto le operazioni di manutenzione ed esclude la possibilità di fuori uscita di liquido anche nell' eventualità il compressore venisse messo in posizione orizzontale.

Le parti in movimento adottano soluzioni costruttive innovative, con materiali a basso coefficiente di attrito ed elevata resistenza all’usura. per questo non necessitano di alcuna lubrificazione durante l’uso, aspetto che garantisce oltre ad una elevata affidabilità, un’aria compressa completamente priva di residui di olio.

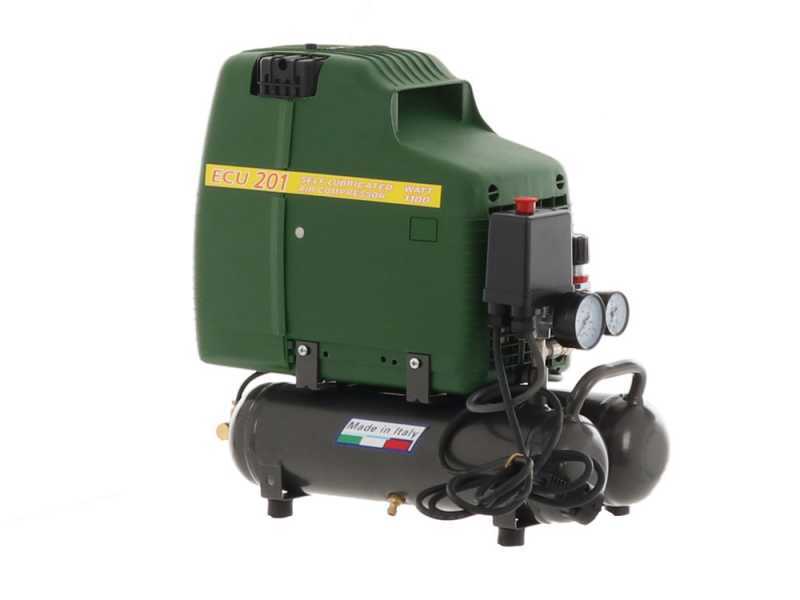

Aria aspirata pompante: 205 lt/min.

Tipo pompante: coassiale Oilless
- nessuna lubrificazione
- nessuna manutenzione

Litri aria aspirata: 205 lt/min

Pressione: 8 bar

Potenza motore elettrico: 1.5 HP

Serbatoio: 6 lt

Dimensioni:
- Lunghezza: 400 mm
- Altezza: 440 mm
- Larghezza: 210 mm

Peso: 17 kg

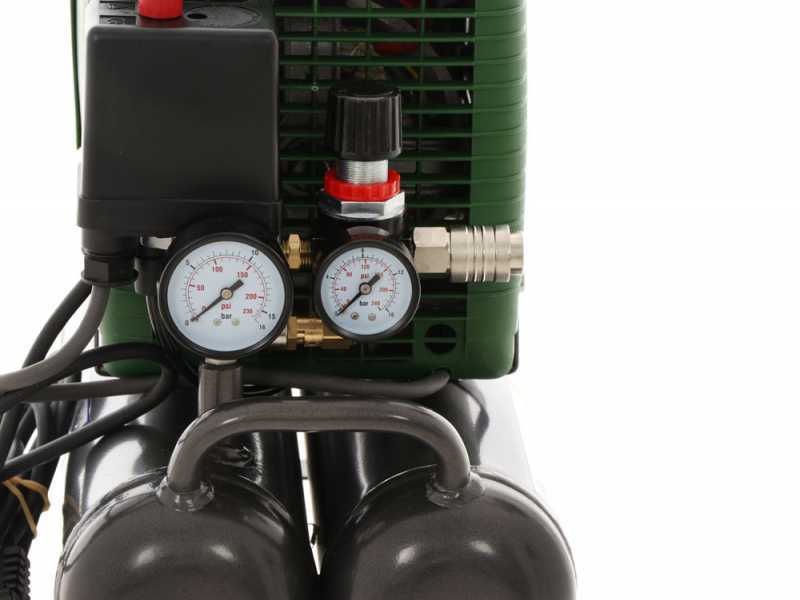

I comandi del compressore FIAC ECU 201 sono davvero semplici ed intuitivi, si distinguono in:

Manometro pressione aria in uscita

Manometro pressione aria serbatoio

Interruttore generale

Raccordo femmina di uscita del compressore

Manopola di regolazione pressione

Presa Schuko

Maniglia ergonomica di sollevamento

Gommini antivibrazione per una maggiore stabilità

Valvola di spurgo condensa

Raccomandazioni per l'utilizzo

Per garantire la massima durata ed efficienza della macchina, è necessario osservare scrupolosamente le seguenti indicazioni. La loro inosservanza configurerebbe un uso improprio con seri rischi di danneggiamento del prodotto (questi non coperti dalla garanzia).

• Manutenzione del serbatoio e scarico condensa: L’umidità presente nell’aria aspirata, a causa dei processi termici di compressione, si accumula sotto forma di condensa sul fondo del serbatoio. Scaricare la condensa al termine di ogni utilizzo agendo sulla valvola di spurgo inferiore, ruotandola con cautela per evitare espulsioni violente. La mancata osservanza di tale manutenzione innesca fenomeni di corrosione interna al serbatoio. Inoltre, l’accumulo di condensa riduce il volume d’aria utile, causando ripartenze anomale del motore e il trascinamento di impurità verso gli utensili collegati, con conseguente rischio di danneggiamento precoce dell’intero sistema.
• Idoneità delle prolunghe: Non utilizzare prolunghe non idonee. Data l'elevata potenza del motore, è indispensabile garantire un approvvigionamento elettrico costante. Un cablaggio sottodimensionato causa cadute di tensione che impediscono al motore di raggiungere il regime di rotazione corretto, provocando surriscaldamenti anomali e danni permanenti ai componenti elettrici. Utilizzare esclusivamente cavi con sezione minima di 2,5 mm. Tale sezione è necessaria per gestire l'elevato assorbimento di corrente, specialmente durante la fase di spunto.

Svolgere completamente la prolunga prima dell'uso. Non utilizzare mai la macchina se il cavo di alimentazione è parzialmente avvolto o raggruppato in spire. L'accumulo di calore per effetto induzione può fondere il cavo e causare gravi danni elettrici al motore o rischi di incendio.

• Posizionamento operativo: L'installazione del compressore deve avvenire esclusivamente in ambienti che garantiscano assenza di umidità, privilegiando locali asciutti e rigorosamente protetti da agenti atmosferici o potenziali spruzzi d'acqua. È necessario assicurare una ventilazione adeguata, mantenendo uno spazio libero di almeno 50 cm tra la macchina e qualsiasi parete o ostacolo per consentire un corretto ricircolo dell’aria e un’efficace dissipazione del calore. L’area deve inoltre garantire un’elevata purezza dell’aria, risultando priva di polveri, fumi, vapori chimici o gas infiammabili. L'inosservanza di tali prescrizioni espone il prodotto ai seguenti rischi:

1. Surriscaldamento critico: una ventilazione insufficiente o il posizionamento in spazi angusti compromettono il raffreddamento del motore e del gruppo pompante, causandone la riduzione della vita utile.
2. Compromissione della sicurezza: la presenza di sostanze volatili o infiammabili può pregiudicare l’integrità strutturale della macchina o la sicurezza dell’operatore.

• Ostruzione dei sistemi di raffreddamento e ventilazione: Durante il funzionamento della macchina, è necessario evitare la copertura del compressore con teli, scatole o carterature improvvisate, poiché tali barriere impediscono il flusso d’aria indispensabile al raffreddamento delle componenti interne. L'ostruzione delle feritoie di ventilazione provoca un rapido incremento della temperatura d'esercizio, con il conseguente rischio di danni irreversibili al motore e alle guarnizioni del gruppo pompante. Qualora vengano utilizzate coperture protettive durante i periodi di inattività, queste devono essere rimosse integralmente prima di ogni tentativo di avviamento per garantire la piena efficienza del sistema di dissipazione, evitando così surriscaldamenti critici
• Alimentazione elettrica e idoneità dei collegamenti: Il compressore deve essere collegato esclusivamente a una presa elettrica dimensionata per la potenza nominale del motore. Evitare l'utilizzo di prese inadeguate o eccessivamente distanti dall'impianto principale. L'inosservanza di queste prescrizioni espone la macchina a tensioni insufficienti che compromettono gravemente la fase di avviamento, causando difficoltà di spunto, sollecitazioni anomale e l'improvviso intervento dei dispositivi di protezione (interruttori magnetotermici o differenziali).
• Procedura di messa a riposo e gestione della pressione statica: Si raccomanda di non lasciare il serbatoio in pressione durante i periodi di inutilizzo. Dopo lo spegnimento (posizione OFF), è necessario scaricare la pressione residua e aprire la valvola di spurgo, lasciando il serbatoio vuoto per favorire l'evaporazione dell'umidità interna. Il mantenimento costante della pressione, infatti, favorisce il ristagno di condensa e accelera il deterioramento dei componenti pneumatici, quali membrane e valvole, riducendo drasticamente l'affidabilità generale del sistema e la sua vita operativa.
• Controllo del livello olio: Prima di ogni utilizzo verificare il livello dell’olio del gruppo pompante. Il livello deve rientrare nel campo indicato dalla spia di livello o dall’astina, se presente. Non utilizzare il compressore con livello olio insufficiente, eccessivo o con olio contaminato. Un livello olio insufficiente può causare surriscaldamento, usura accelerata, grippaggio del gruppo pompante e danneggiamenti non coperti da garanzia. Un livello olio eccessivo può provocare trafilamenti, fuoriuscite e trascinamento di olio nel circuito dell’aria compressa.

Posizione di lavoro: Utilizzare il compressore esclusivamente in posizione vertifcale, su superficie piana e stabile. L’utilizzo su superfici inclinate può compromettere la corretta lubrificazione del gruppo pompante
