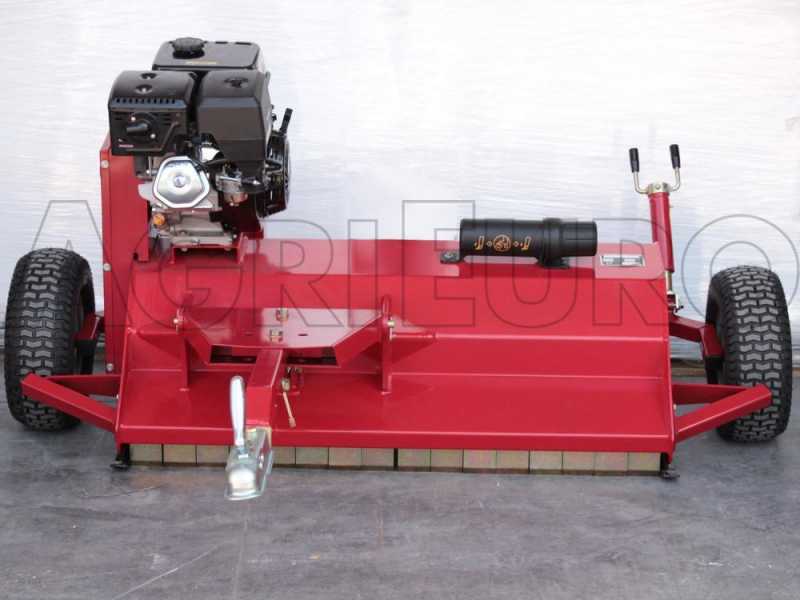

GeoTech-Pro GTFM 120 LE - Trinciaerba trainato per quad - Loncin G420FD

La trinciaerba a motore per quad GeoTech Pro GTFM 120 LE è una macchina trinciante trainata progettata per la manutenzione di superfici agricole, incolti e aree rurali. È indicata per la triturazione di erba alta, sarmenti leggeri e piccoli arbusti in contesti dove non è disponibile un trattore agricolo.

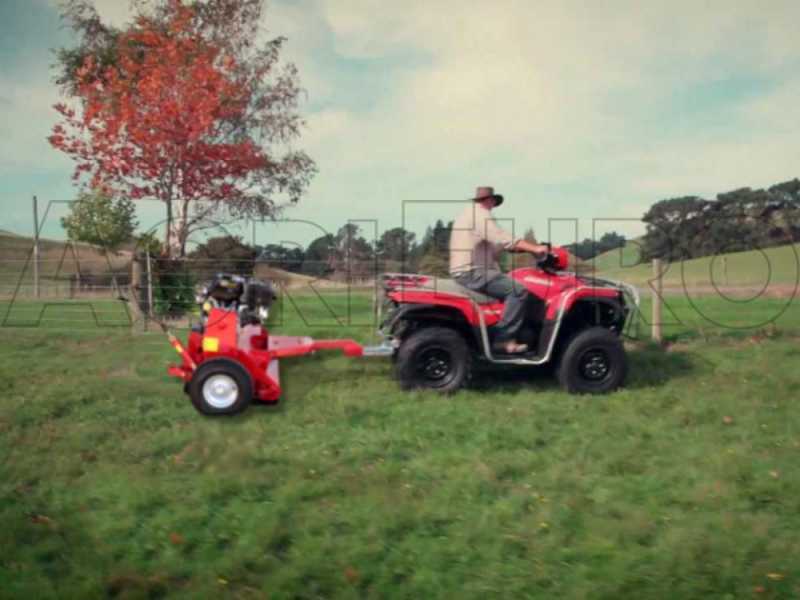

Rappresenta una soluzione alternativa per lavorazioni di pulizia su superfici medio-ampie tramite quad o trattorini dotati di gancio di traino. La macchina è pensata per un utilizzo hobbistico evoluto e semi-professionale.

Il funzionamento avviene tramite motore a scoppio autonomo che aziona l’apparato di taglio senza collegamento alla presa di forza. La struttura è dimensionata per lavorazioni continuative con avanzamento regolare.

La trinciaerba per quad GeoTech Pro GTFM 120 LE presenta una carrozzeria di colore verde con carter in acciaio sagomato. L’impostazione costruttiva è funzionale, con baricentro basso e componenti studiati per il traino su terreni agricoli e rustici.

Le principali caratteristiche tecniche e costruttive sono le seguenti:

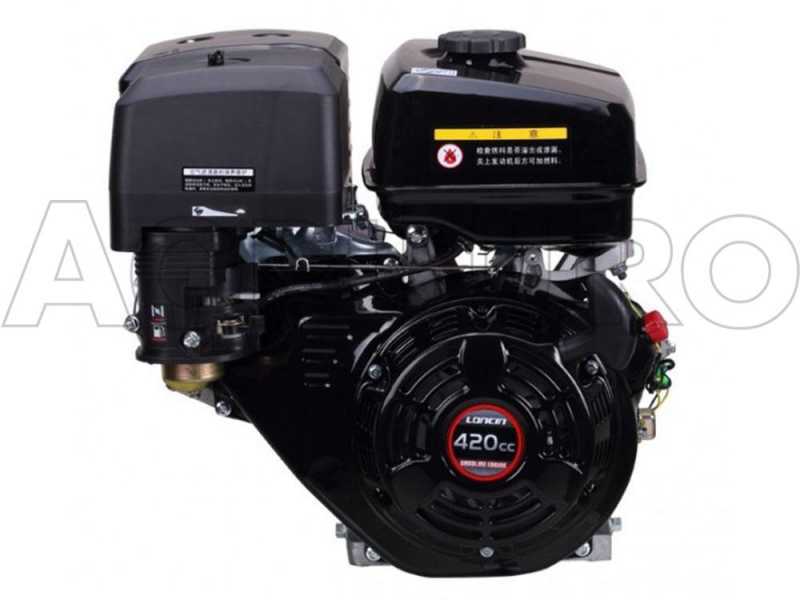

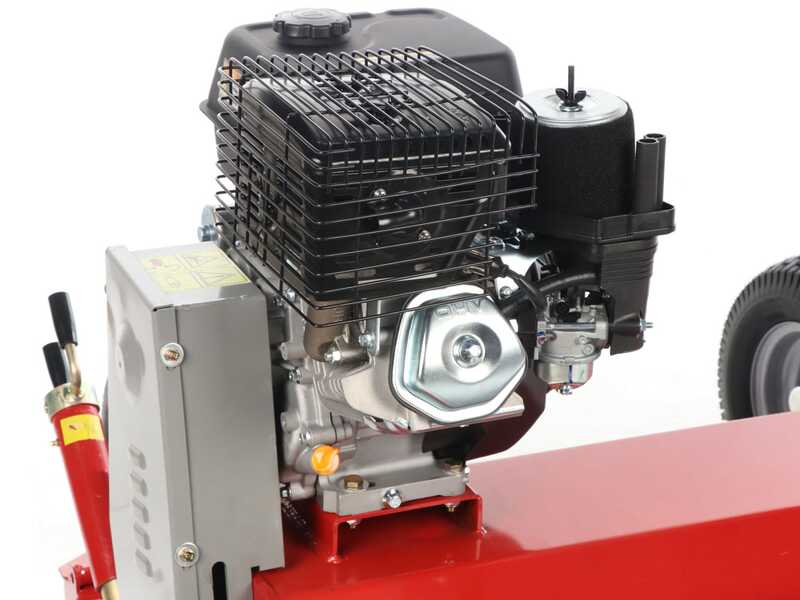

• Motore Loncin 420 cc con avviamento elettrico: motore monocilindrico a benzina che fornisce la potenza necessaria all’apparato trinciante; l’avviamento elettrico agevola le operazioni di messa in moto;
• Larghezza di lavoro da 120 cm: sezione operativa adatta alla lavorazione di superfici estese, con buona copertura rispetto alla traiettoria del mezzo trainante;
• Trasmissione a cinghia: sistema che assorbe urti e sovraccarichi proteggendo il motore e semplificando la manutenzione;
• Esecuzione a mazze: apparato di taglio indicato per la sminuzzatura di vegetazione spontanea, erba e residui leggeri di potatura;
• Rullo di appoggio posteriore regolabile: consente la stabilizzazione della macchina e la regolazione dell’altezza di trinciatura;
• Ruote pneumatiche 16x6.50-8: favoriscono il traino e la movimentazione su terreni irregolari;
• Attacco angolare per gancio traino: predisposizione per il collegamento a quad e trattorini dotati di gancio.

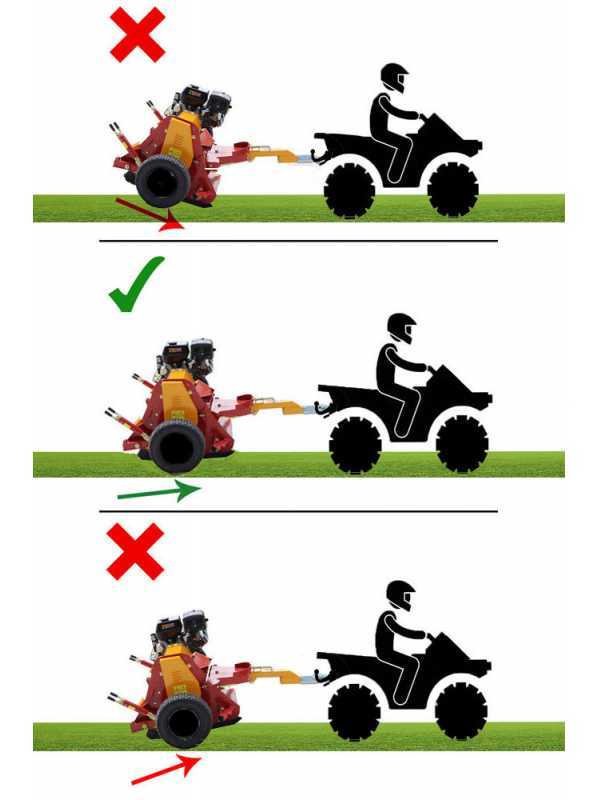

ALTEZZA DI LAVORO BEN REGOLATA (7 – 8 cm di altezza)

L’altezza del gancio di traino posteriore dei quad può avere altezze variabili, per cui accertarsi di posizionare il quad in maniera che questo risulti in una posizione di lavoro sufficientemente sollevata dal terreno da evitare tassativamente che i martelletti di taglio tocchino il terreno.

L’esatta altezza di lavoro da terra dei martelletti è di minimo 7-8 cm.

ATTENZIONE: in caso di frequente impatto dei martelletti sul terreno, questo può comportare l’eccessiva usura delle cinghie di trasmissione laterali o addirittura il loro surriscaldamento o combustione con danni alle cinghie ed al prodotto.
Consigliamo di porre attenzione a queste circostanze di “eccesso di sforzo del prodotto” in quanto il rumore di sovraccarico emanato della macchina, potrebbe talvolta non essere percepito dall’operatore in sella al quad per via del rombo emesso da quest’ultimo

VELOCITA’ DI AVANZAMENTO:

un errore che viene spesso commesso da chi usa questo strumento è proprio la velocità durante l’uso, perché il quad può effettivamente indurre all’errore data la sua capacità di andare a velocità elevate e la sua “scattanza”.
Ebbene la trincia a scoppio per quad va utilizzata alle stesse velocità delle trincia che si applicano dietro al trattore oppure quelle più piccole a scoppio portate a mano dall’operatore.

Velocità: da 1 km/h fino a max 4 km/h

Nel caso di erba particolarmente alta si consiglia di non superare la velocità di 1 / 1,5 km/h

Nel caso di erba bassa e tagliata di frequente si può tenere invece tranquillamente una velocità più vicina ai 4 km/h

ATTENZIONE: questa trincia è dotata lateralmente di una frizione centrifuga che tiene il rotore a martelli fermo (in folle) quando il motore viene avviato a basso regime di giri (condizione di riposo), ed una trasmissione del moto al rotore con 2 cinghie. In fase d’utilizzo, trainare questa trincia ad una velocità più elevata di quanto sopra indicato, comporta il sovraccarico ed il surriscaldamento della frizione ed anche l’eccessiva usura delle cinghie di trasmissione laterali, con il rischio nei casi peggiori che la frizione, se venisse bruciata, possa causare financo la combustione delle cinghie adiacenti o altre parti del prodotto.

Nr. martelli montati di serie: 28

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 11 mm.

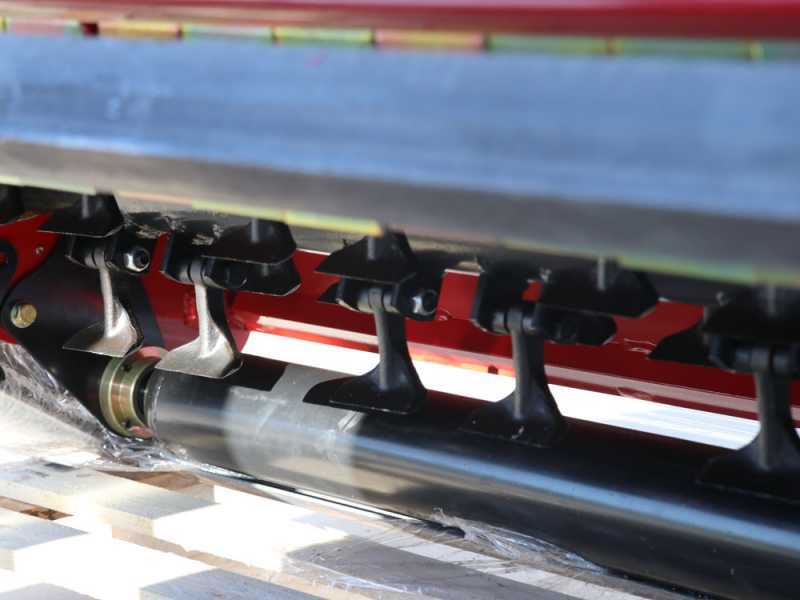

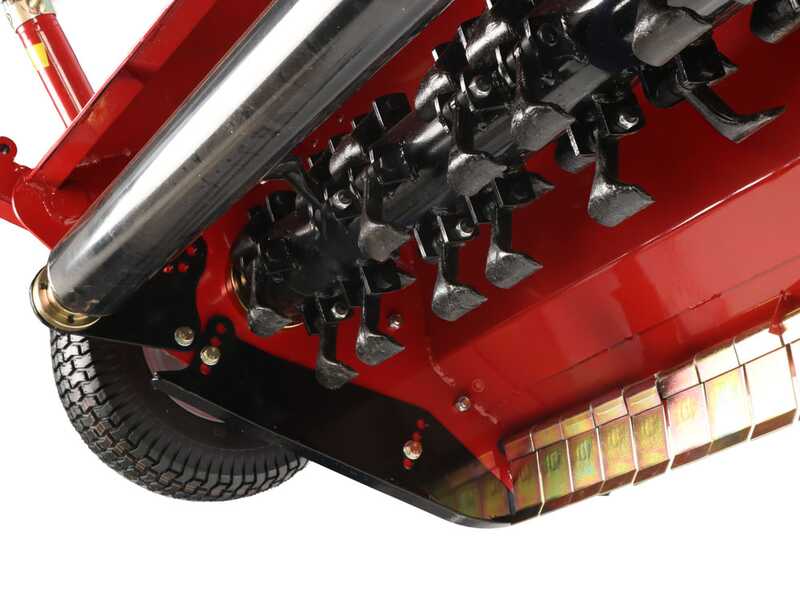

Primo piano delle mazze di taglio, montate sul rullo rotante. Grazie a quest'ultime si ottiene un buon taglio su giardini, prati ed aree urbane.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Supporto laterale con cuscinetto di fissaggio interno del rotore ai martelli.

Particolare dell'ancoraggio esterno del rotore con cavità centrale ingrassatore.

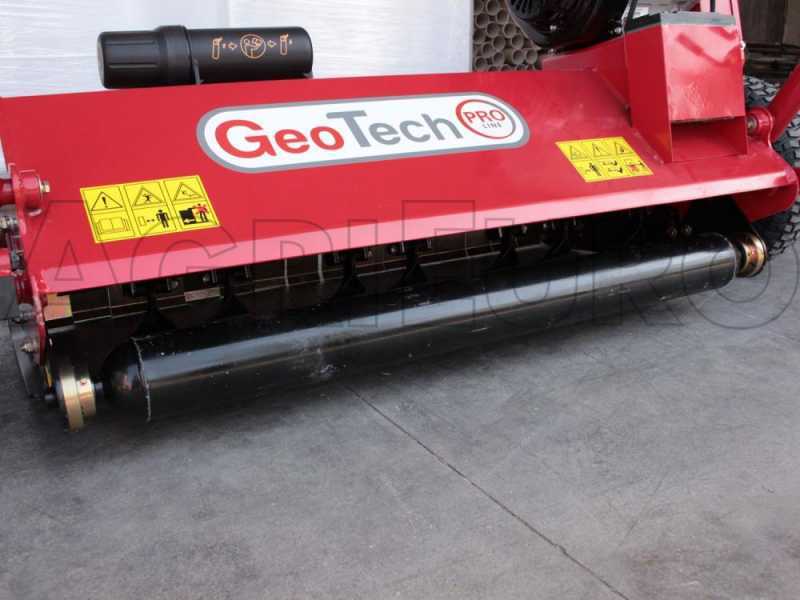

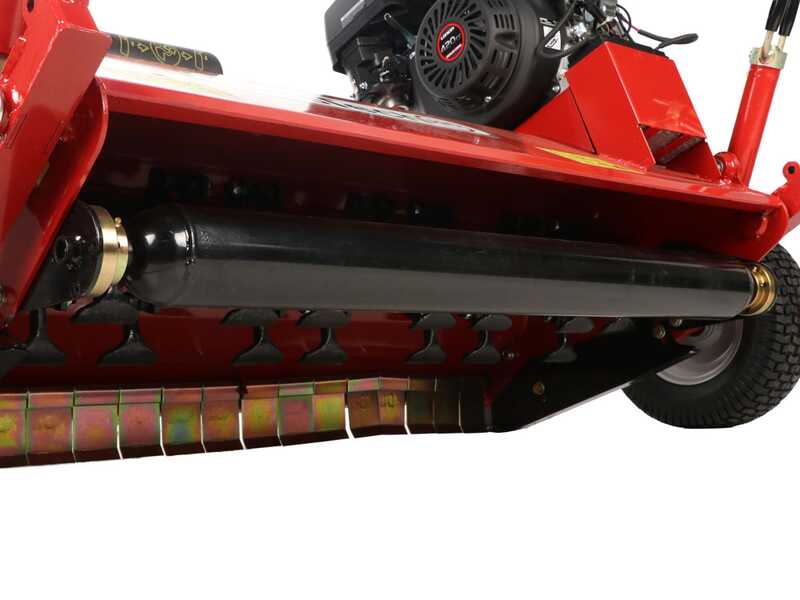

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

L'altezza di taglio è regolabile tramite appositi manettini che alzano e abbassano le ruote e di conseguenza il rullo di taglio:

Esempio 1

Esempio 2

Esempio 3

Esempio 4

Particolare del cuscinetto di fissaggio del rullo.

Particolare del sostegno del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 6 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili.

Caratteristiche:

Grazie al comodo avviamento elettrico con chiave, avviare il macchinario non è mai stato cosi facile.

Particolare del filtro.

Particolare del vano della batteria.

Il motore viene FORNITO SENZA OLIO.
Prima di avviarlo leggere attentamente il manuale di istruzioni.

Dettaglio dell'attacco per gancio traino.

Dettaglio della regolazione dell'attacco al gancio di traino.

Ampie ruote pneumatiche che consentono un facile avanzamento in tutti i terreni.

Il trincia consente di montare le ruote in due posizioni a seconda delle necessità , allargare o stringere la carreggiata (1 e 2).
