Descrizione

Spaccalegna verticale a trattore AgriEuro

Lo spaccalegna AgriEuro SIE 20T elettrico è uno spaccalegna verticale realizzato per un uso domestico. Riesce ad impremere una spinta sul tronco di ben 20 tonnellate, permettendo quindi di spaccare con estrema semplicità grandi tronchi di legno, anche nodoso, fino ad un massimo di altezza di 126 cm. Lo spaccalegna consente di operare in due differenti velocità, grazie ad un circuito del cilindro a velocità variabile, sarà necessario premere con maggiore o minore pressione sulle maniglie di comando.

Con questo spaccalegna professionale il lavoro di taglio è semplice e sicuro perché è dotato di appositi dispositivi di sicurezza che tutelano possiede una pompa di grande portata che garantisce una spinta potente e una grande velocità di lavoro, e inoltre è anche dotato di un sistema automatico di controllo fine corsa registrabile.

Le due ruote poste alla base della macchina consento anche di trasportarlo per poterlo utilizzare ovunque. Monta un motore elettrico monofase in grado di emettere una potenza di 2.2 Kw.

Lo spaccalegna consente di spaccare ceppi fino a terra, ed è interamente fabbricato in Italia

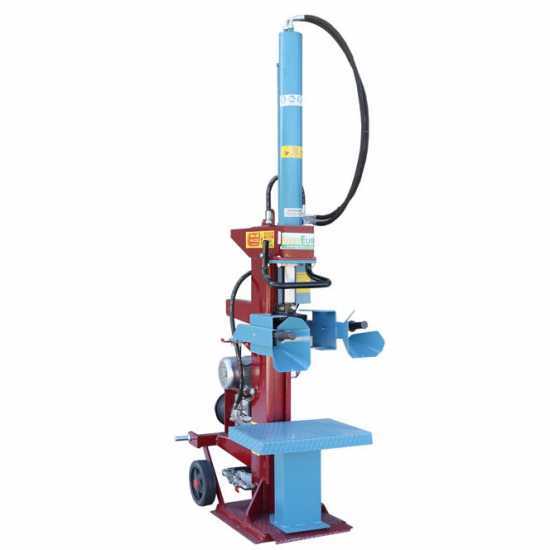

Spaccalegna a trattore SIE LUX 20 - Verticale - 20t

Azionamento a cardano e motore elettrico

Questo spaccalegna viene utilizzato collegandolo tramite giunto cardanico a trattore.

Lo spaccalegna sfrutta l'azione di una pompa idraulica ad alte prestazioni funzionante ad una pressione controllabile tramite manometro e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico.

Il collegamento a trattore viene garantito tramite l'aggancio a tre punti di cui il robusto telaio è dotato.

Particolare del moltiplicatore ad ingranaggi in acciaio a bagno d'olio con rivestimento esterno realizzato in fusione di alluminio.

Tale moltiplicatore trasferisce la coppia motrice dal trattore (tramite il giunto cardano) alla pompa idraulica.

Questo spaccalegna può anche essere utilizzato usando la normale rete elettrica domestica sfruttando il motore monofase 230 V da 3 Hp che ha una potenza di 2.2 Kw.

Il motore elettrico sfrutta l'azione di una doppia pompa idraulica ad alte prestazioni che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico

Il vantaggio della pompa doppia è che consente di avere una velocità del pistone doppia, o anche di più, rispetto ai normali spaccalegna monofase 3 Hp che utilizzano una pompa singola.

L'utilizzo della doppia pompa consente di dimezzare i tempi di esecuzione ed aumentare la produttività dello spaccalegna.

Cuneo e pistone di corsa 1000 mm

Con una spinta di ben 25 tonnellate questo spaccalegna e' in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 112 cm di altezza grazie al cilindro pistone da 1000 mm eccezionalmente robusto e di grandi dimensioni, con un diametro esterno di 110 mm e diametro interno da 63 mm

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Funzionamento

Lo spaccalegna è dotato di un circuito di azionamento del cilindro a velocità variabile.

Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo di infortunio.

Tali leve permettono l'azionamento della macchina tirandole verso di sè: applicando una lieve pressione lo spaccalegna fa muovere il cilindro spintore ad una notevole velocità mantenendo una piccola capacità di pressione fino al contatto con la legna da spaccare.

Premendo invece con maggior pressione sulle maniglie di comando il pistone rallenta notevolmente la sua velocità aumentando la capacità di pressione del cuneo spaccalegna fino a 15 tonnellate

La velocità singola o doppia si selezionano semplicemente premendo con maggiore o minore pressione sulle maniglie di comando. Risulterà proprio istintivo all'operatore, una volta che il cuneo arriverà a contatto con il ceppo, premere con maggior pressione sulle maniglie affinchè il cuneo concentri in se tutta la potenza dello spaccalegna per eseguire lo spacco del ceppo

Altre caratteristiche

Dispositivo di bloccaggio della risalita del cuneo con tronchi incastrati. Premendo questo supporto superiore la risalita del pistone si ferma automaticamente. Questo permette di operare in totale sicurezza eliminando il pericolo d'infortuni alle mani e ai polsi

Particolare del distributore idraulico

Particolare del piano rimovibile per lo spacco a terra

Particolare del livello dell'olio idraulico

Particolare del filtro dell'olio: filtro di olio a cartuccia, sostituibile, di tipo professionale e di grandi dimensioni.

Particolare della base di appoggio

Particolare delle ruote di spostamento

Particolare dell' attacco a tre punti basso

Particolare dell' attacco a tre punti alto

Barometro che misura la pressione dell'olio nel circuito
