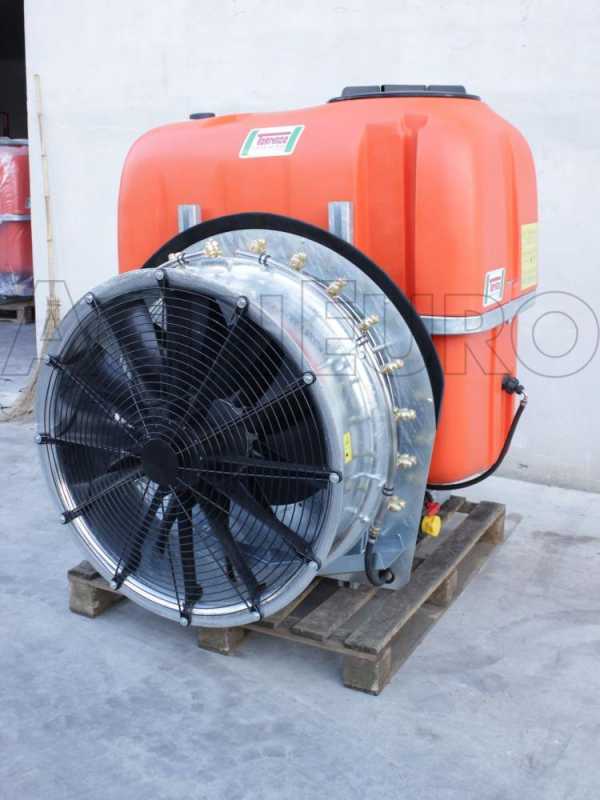

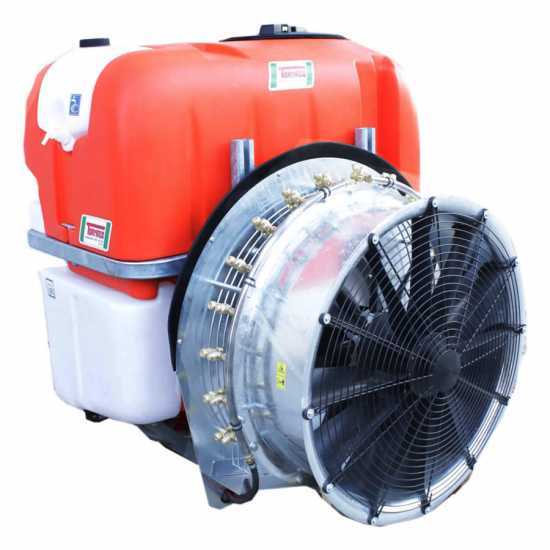

TORNADO UN600/96/800 - Atomizzatore portato con attacco a trattore per irrorazione

Macchina per trattamenti di irrorazione in colture di grandi dimensioni.

Grande ventola diametro 800 mm dotata di 2 velocità più folle e 8+8 ugelli doppi con sistema antigoccia.

Convogliatore esterno della ventola, piatto posteriore e telaio realizzati integralmente in acciaio zincato a caldo, a garanzia di grande robustezza (molte ventole sono oggi realizzare interamente in plastica) e soprattutto di resistenza agli agenti atmosferici (contro l’ossidazione del metallo).

La dimensione della ventola è l'elemento più importante di un atomizzatore, in quanto determina:

• la potenza del getto di aria (maggiore è il diametro della ventola, maggiore risulta la quantità di aria da essa prodotta, maggiore sarà la capacità della macchina di effettuare il trattamento ad altezze o distanze maggiori)
• la finezza della nebulizzazione (maggiore è la potenza e quantità dell’aria, maggiore sarà il fenomeno di disaggregazione delle mini-particelle di liquido)
• lavorazione a regimi del motore del trattore più ridotti (per ottenere le stesse prestazioni di una ventola con diametro minore)

ATTENZIONE: Si raccomanda vivamente di controllare con attenzione la capacità di sollevamento del proprio trattore, tenendo in considerazione il peso complessivo della macchina a pieno carico.

La ventola di grandi dimensioni, da 800mm, permette di raggiungere le piante anche a distanza. Essendo dotata di 2 velocità più folle, permette di modulare il flusso a seconda delle esigenze dell'operatore.

La ventola è dotata internamente di doppia elica (detta anche controventola o più tecnicamente raddrizzatore d'aria).

Questo sistema fornice una qualità del lavoro nettamente superiore a tutte le ventole dotate di elica singola, le quali erogano un getto d’aria non uniforme e precisamente ben più potente sul lato sinistro (dove viene erogato il 55% dell’aria prodotta contro il 45% verso il lato destro). Questo porta i normali atomizzatori ad effettuare dei trattamenti in maniera non perfettamente uniforme ed equilibrata.

La seconda elica, che è fissa, è dotata di pale con un profilo uguale ed opposto rispetto a quella rotante, svolge l’azione di riportare in perfetto equilibrio l’erogazione dell’aria. In questo modo si otterrà un’erogazione di aria del 50% sul lato sinistro e del 50% sul lato destro, ottenendo così dei trattamenti perfettamente uniformi.

Le due eliche sono a 10 pale, di cui su quella rotante hanno inclinazione registrabile. Buona parte delle macchine sul mercato montano generalmente 8 pale. Quindi maggiore efficacia di funzionamento anche sotto questo punto di vista.

Dotata di deviatori di flusso dell’aria che permettono di indirizzare il flusso dell’aria integralmente verso le piante e non a terra come invece accade negli atomizzatori che ne sono sprovvisti.

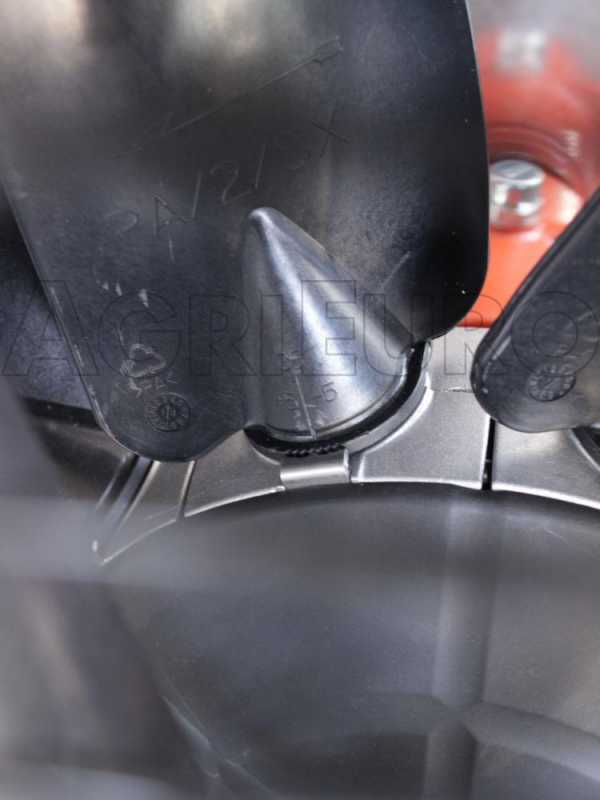

Particolare del sistema di rotazione delle pale dell'elica

Aste porta getti in acciaio inox divise in due settori, uno sinistro con 8 getti ed uno destro con gli altri 8 getti.

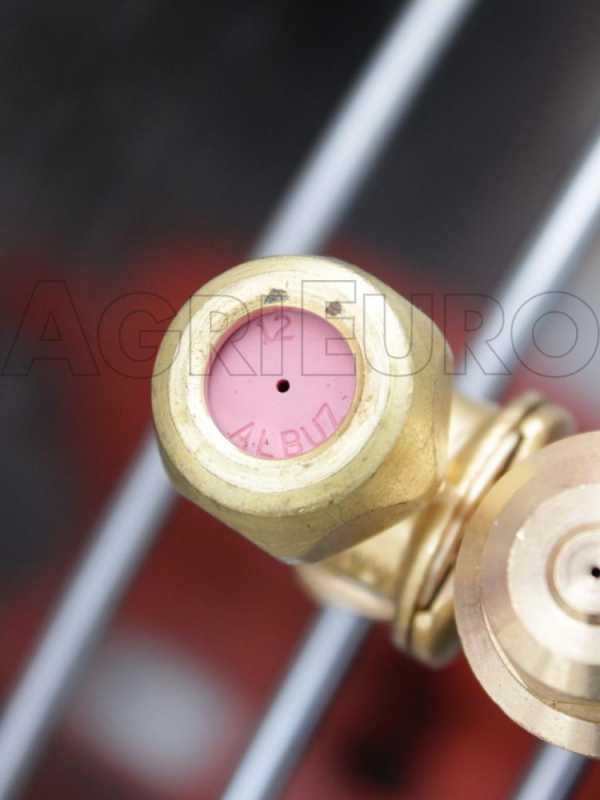

Ogni getto in ottone con antigoccia è dotato di 3 posizioni, modificabili con la semplice rotazione manuale del getto sul suo asse (ha tipo tre scatti che coincidono con le posizioni):

• getto con foro più grande (maggiore erogazione di liquido)
• posizione centrale = getto chiuso
• getto con foro più piccolo (minore erogazione di liquido)

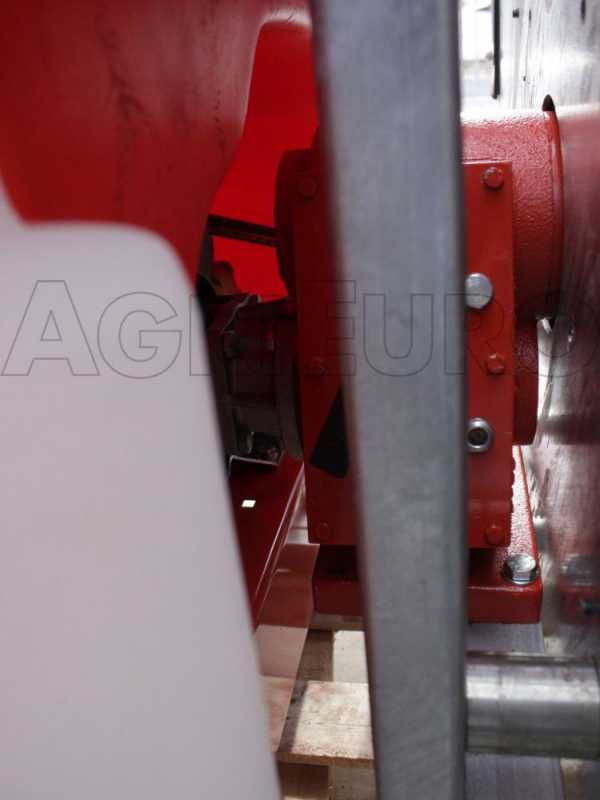

La ventola è comandata da un moltiplicatore ad ingranaggi con a 2 velocità + folle di grandi dimensioni e robustezza.

Particolare della leva per la regolazione delle velocità

Il moltiplicatore di ingranaggi è inoltre dotato di frizione.

Realizzato in Italia, con scatola in ghisa, ingranaggi interni in acciaio a bagno d’olio, il tutto a garanzia di una durata e affidabilità eterne.

Le due velocità consentono di affrontare diverse situazioni di lavoro, con piante più o meno distanti.

Riduce sensibilmente le vibrazioni e le torsioni, garantendo alla girante una durata sensibilmente maggiore.

La posizione dei cuscinetti a tenuta stagna; essi sono posizionati all'esterno del giunto.

In questo modo non sono in contatto con l'albero di trasmissione, e quindi completamente protetti dalla corrosione dell’acqua e dei prodotti fitosanitari.

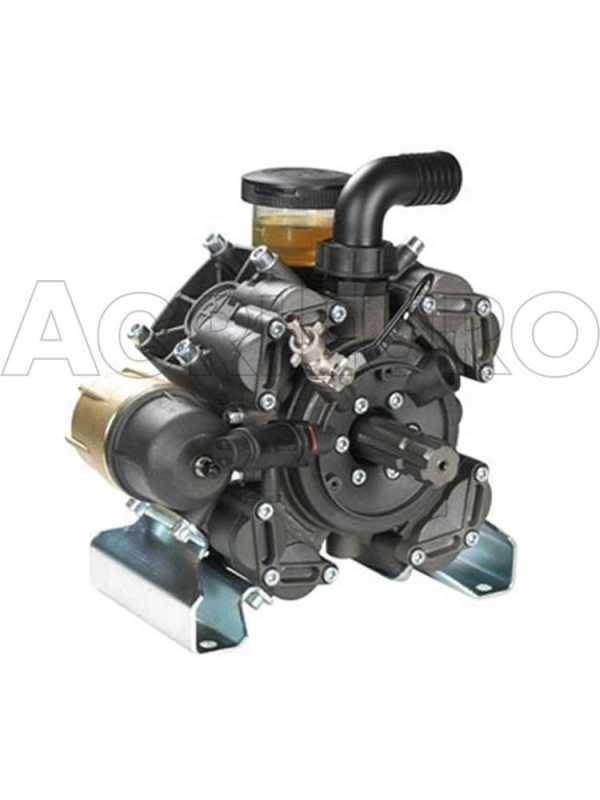

Pompa Comet alta pressione APS 96
Pompa di eccezionale qualità e dalle grandi prestazioni.

COMET: è il più grande e prestigioso produttore di pompe a membrane a livello mondiale. Ed è una azienda 100% italiana.

Nuova configurazione a tre membrane. Questa garantisce una durata e un'affidabilità davvero eccezionali e manutenzioni ridotte al minimo.

Rapida ispezionabilità delle valvole aspirazione-mandata, disposte tutte sul lato mandata.

Valvola con sede e piattello in acciaio inox.

Particolare del rubinetto per l'attivazione dell'agitatore interno

PRESTAZIONI:
bar: 50 (registrabili)
portata: 88 lt/min.

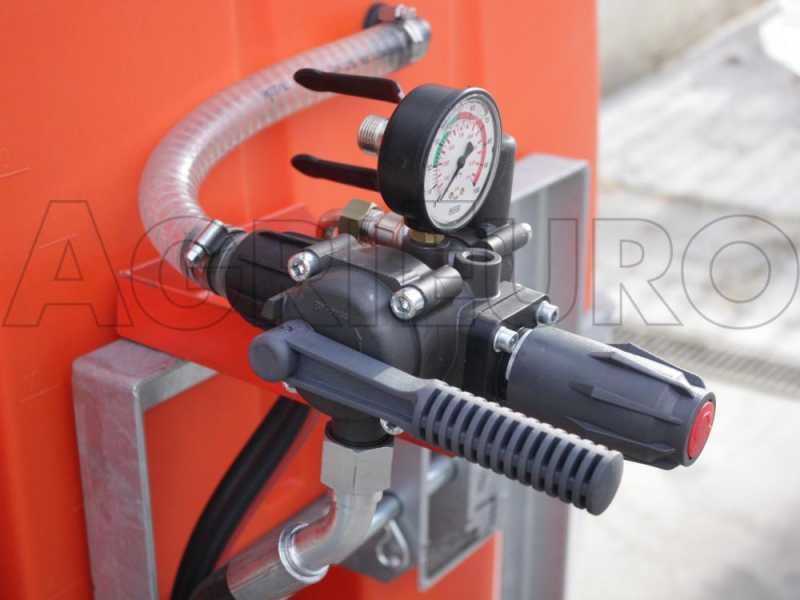

Gruppo regolazione pressione originale Comet VDR altamente professionale per lavori particolarmente intensi.

Due dei tre rubinetti, quelli inferiori, alimentano rispettivamente il settore destro della ventola ed il settore sinistro.

Questo significa che si può attivare l’erogazione dei due settori anche in maniera disgiunta, per esempio attivare solo i getti sul lato destro o solo sul lato sinistro (per esempio quando si tratta nel confine del proprio appezzamento).

Uscita supplementare superiore libera che consente di utilizzare una lancia a leva manuale o altre applicazioni diverse dalla ventola dell’atomizzatore.

Leva di bypass posta a lato del regolatore.

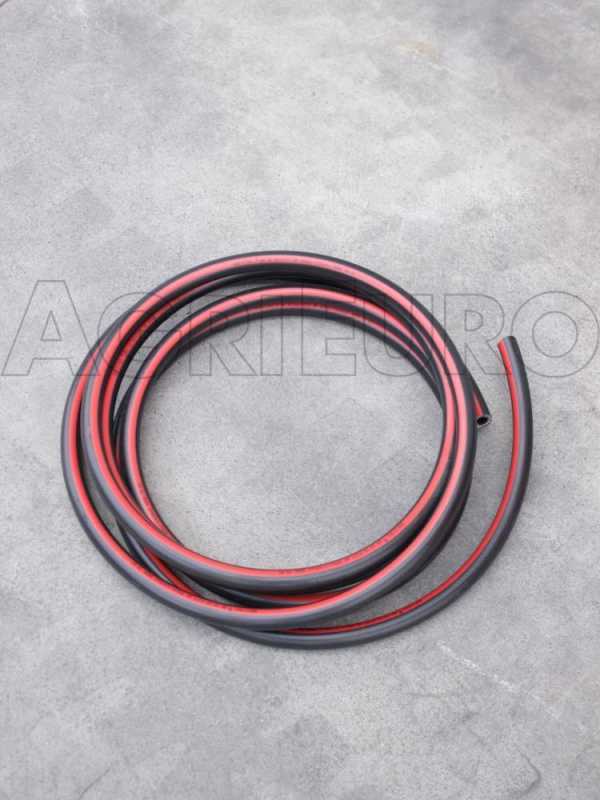

Il gruppo di comando arriverà in un collo a parte, basterà collegare i tubi in dotazione

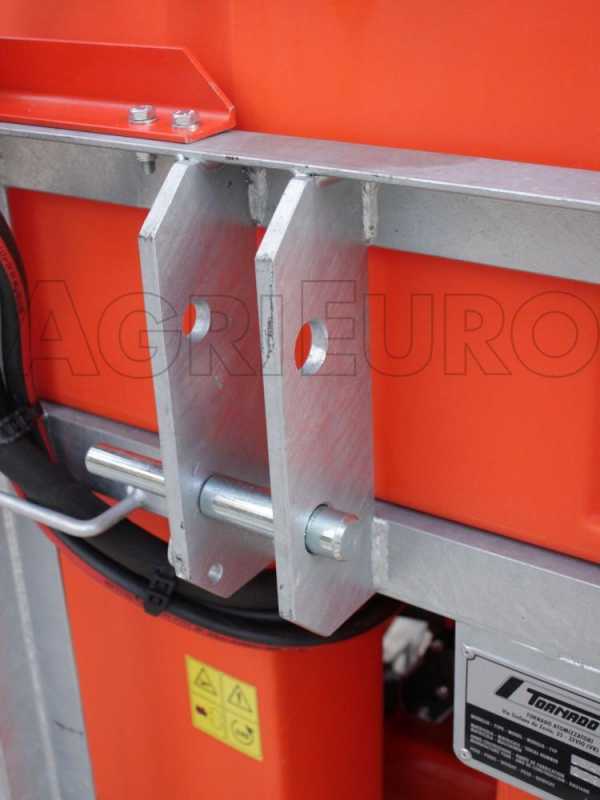

Telaio PROFILATO PESANTE in acciaio zincato a caldo + attacco ai tre punti del sollevatore completo di perni.

Cisterna in polietilene a svuotamento totale capienza lt. 600.

Cisterna supplementare per il lavaggio delle mani dell'operatore.

Cisterna lavacircuito (per effettuare il lavaggio interno della botte, dei tubi e degli apparati alla fine del trattamento prima del rimessaggio). Per attivarla basta aprire il rubinetto presente nel filtro a cartuccia.

Particolare del rubinetto di fondo per lo svuotamento totale.

Particolare del livello esterno con scala graduata.

Agitatore idraulico, per miscelare costantemente la soluzione all'interno della cisterna, dotato di getto ad altra pressione che spara al centro della cisterna.

Si attiva aprendo il rubinetto presente direttamente sulla pompa Comet.

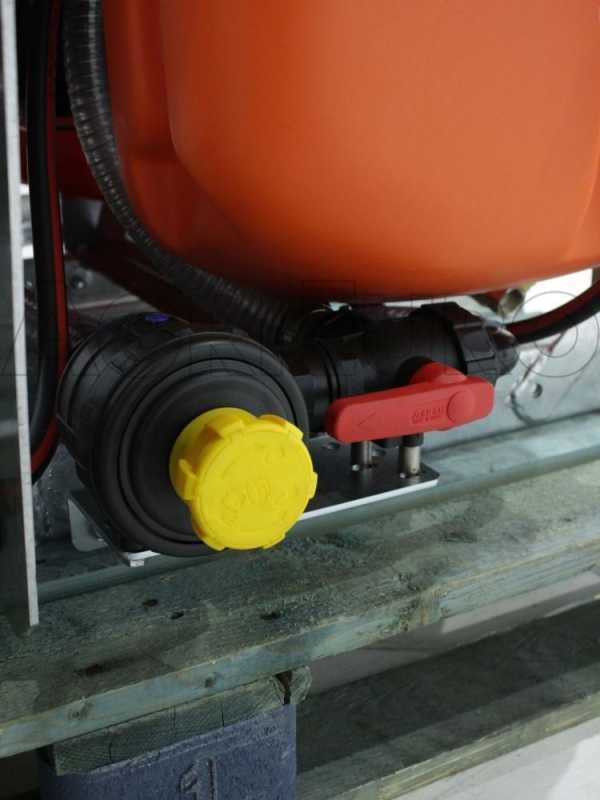

Filtro di aspirazione esterno dotato sistema di autoriempimento (il tubo per effettuare l’autoriempimento della botte va eventualmente acquistato in aggiunta, e lo proponiamo tra gli accessori correlati).

Ampia scelta di accessori acquistabili a parte, basta cliccare sulla finestra PRODOTTI CORRELATI per procedere all'acquisto dell'accessorio necessario.

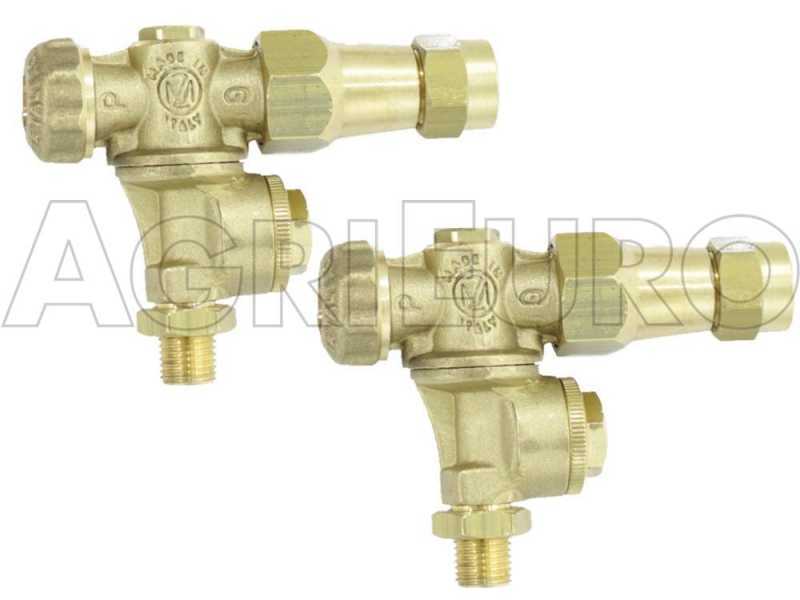

Coppia getti doppi per atomizzatori con antigoccia con getto a cannoncino.
Utili per incrementare la distanza sia laterale che verticale raggiungibile dall'atomizzatore.

Kit Comandi a distanza per gruppo regolazione pressione professionale Comet serie HPR - VDR.
Agevola il lavoro spostando il gruppo di comando della botte direttamente nel trattore.

Kit premiscelatore per polveri da applicare su cestello con dotazione completa particolari.
Utilizzabile per la miscelazione dei prodotti per il trattamento delle piante.

Gruppo comando elettrico a distanza per gruppo regolazione pressione.
Consente di spostare in cabina i comandi dell'atomizzatore tramite comandi elettrici.

Gruppo comando elettrico professionale a distanza per gruppo regolazione pressione.
Consente di spostare in cabina i comandi dell'atomizzatore tramite comandi elettrici professionali, completo di by-pass e regolatore di pressione.

Tubo di pescaggio

Cardano 5x900
