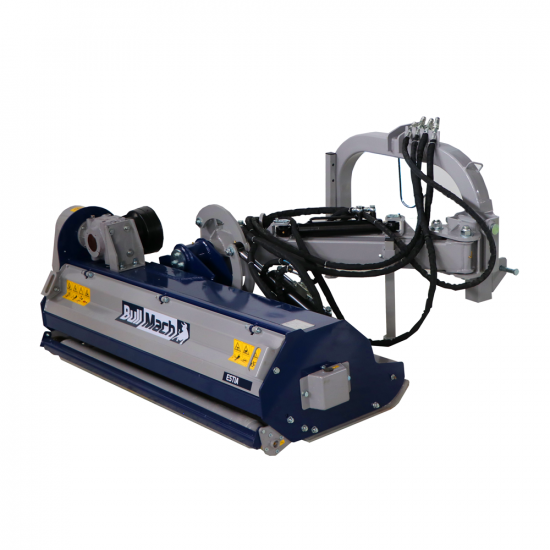

BullMach Estia 160 - Trincia argini laterale per trattore - Serie media

Il Trincia-argini laterale a braccio BullMach ESTIA 160 rappresenta uno strumento altamente efficiente per la pulizia del verde lungo strade, fossati e siepi.

Questo trincia-argini offre una vasta gamma di opzioni per gli utenti che desiderano un elevato livello di flessibilità e personalizzazione nel loro lavoro di trinciatura.

Il modello ESTIA 160 offre il massimo grado di duttilità tra i trincia-argini disponibili sul mercato. Il suo movimento, completamente idraulico, permette sia il movimento orizzontale che quello verticale. La struttura della macchina è di medie dimensioni ed elastica, il che la rende ideale per trinciare sarmenti leggeri, erba e piccoli arbusti.

Le sue funzioni includono il taglio dell'erba, la trinciatura di stocchi e potature, nonché il taglio delle siepi. È particolarmente adatto per lavorare su fossati, argini e terreni inclinati.

Il trincia-argini ESTIA 160 è dotato di uno spostamento laterale idraulico, che viene gestito da due robusti pistoni montati sulla macchina. Questo sistema consente una facile regolazione della posizione laterale dell'attacco a tre punti, offrendo all'operatore una maggiore versatilità e facilità di utilizzo.

La sua flessibilità, personalizzazione e funzionalità avanzate lo rendono uno strumento affidabile per una vasta gamma di lavori di trinciatura.

Questo trincia è dotato di scatola di ingranaggi CMR componente essenziale, progettata per trasferire la potenza al tamburo rotante del trinciatore.

La scatola ingranaggi CMR è realizzata con materiali di alta qualità, come l'acciaio ad alta resistenza, per garantire la durabilità e la robustezza necessarie per sopportare il carico e gli stress generati durante l'operazione del trinciatore.

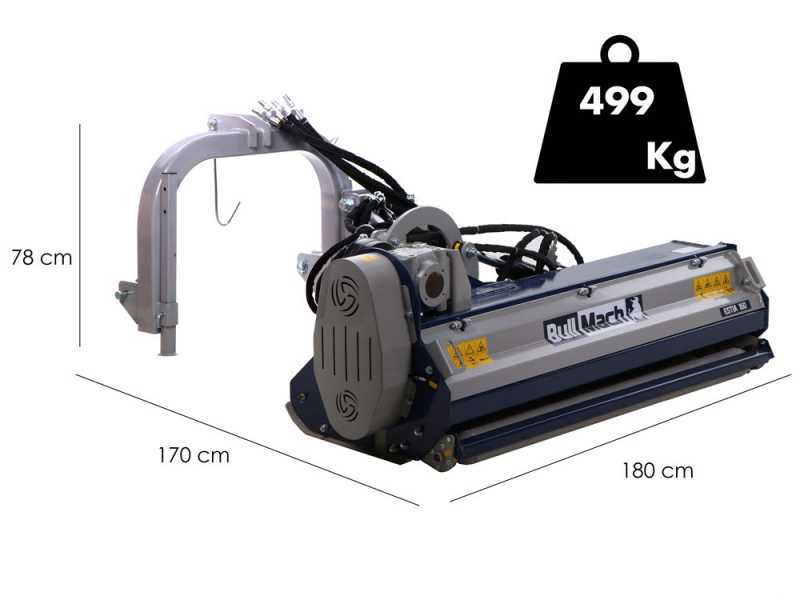

DATI TECNICI (in sintesi):

• Larghezza lavoro effettiva: 160 cm
• Larghezza d' ingombro effettiva: 180 cm
• Peso: 499 kg

DOTAZIONI DI SERIE (in sintesi):

• Attacco universale a 3 Punti di 1° categoria
• Trasmissione con 3 cinghie.
• Rotore con mazze.
• Albero cardanico
• Protezioni conformi alla norma CE
• Scatola ingranaggi CMR (progettata in italia)

Il trincia-argini è dotato di un eccezionale sistema di spostamento laterale e verticale idraulico, che garantisce una grande versatilità e precisione nell'esecuzione del lavoro. Questo sistema è comandato tramite due potenti pistoni, che forniscono la forza necessaria per muovere il trinciatore.

Grazie ai 4 tubi che vanno collegati agli attacchi idraulici presenti sul trattore, l'operatore può facilmente controllare il movimento del trincia-argini. Questo sistema di collegamento idraulico assicura una perfetta sincronia tra il trinciatore e il trattore, consentendo un'operatività fluida e precisa.

La robustezza del sistema di spostamento è garantita dalla sua struttura, composta da due bracci snodati. Questi bracci sono progettati per gestire carichi pesanti e resistere alle sollecitazioni durante l'utilizzo del trinciatore. Inoltre, sono dotati di ingrassatori che permettono una corretta lubrificazione, assicurando una maggiore durata e affidabilità del sistema nel tempo.

Grazie a questo avanzato sistema di spostamento, il trincia-argini può lavorare in modo estremamente flessibile. Può raggiungere un'inclinazione verticale fino a 90° verso l'alto, consentendo di affrontare terreni difficili e superare ostacoli. Inoltre, può inclinarsi fino a -40° verso il basso, consentendo una trinciatura accurata anche in aree con una pendenza significativa.

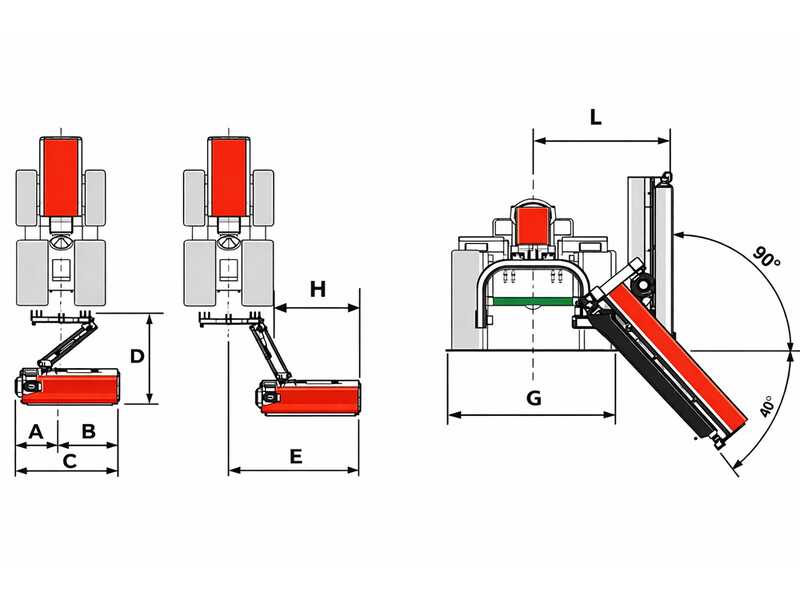

Schema raffigurante lo spostamento della macchina.

Dettaglio ingrassatore del supporto dei pistoni.

Valvola di blocco del pistone idraulico.

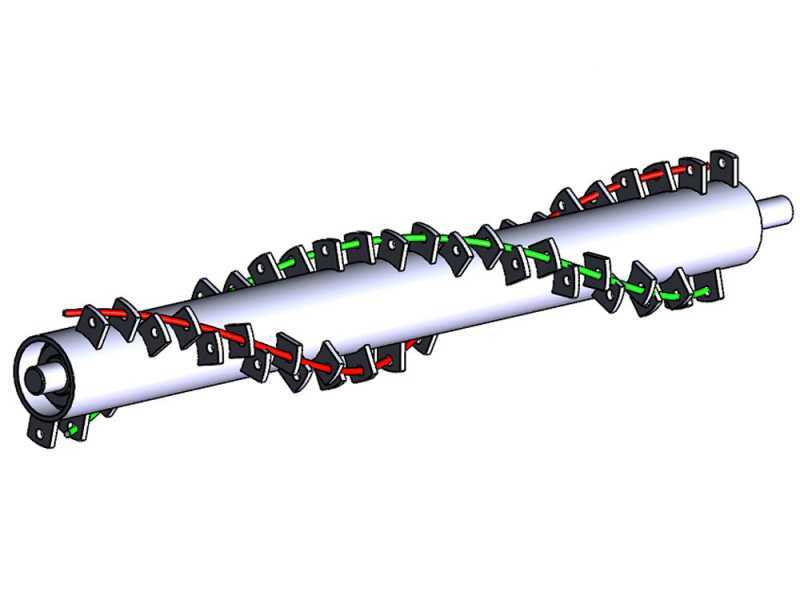

Immagine figurativa del rotore a doppio spirale.

Nr. martelli montati di serie: 20

Primo piano di uno dei martelli (mazze), montato su supporti saldati al rotore con diametro di 108 mm.

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

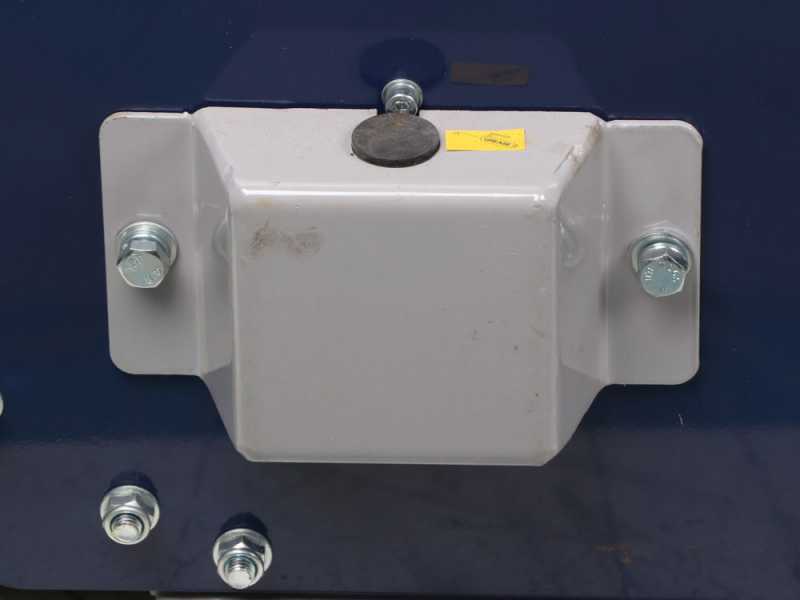

Particolare della piastra di ancoraggio esterno del rotore, con cavità centrale con ingrassatore

Peso della singola mazza: 800 gr

Larghezza martello: 90 mm

Lunghezza bullone: 87 mm

Diametro foro martello: 16mm

La scatola ingranaggi CMR è una componente essenziale che trasmette la potenza dal motore del trattore all'unità di taglio della trincia stessa. Essa è responsabile della regolazione della velocità e del momento di torsione che vengono trasmessi all'unità di taglio.

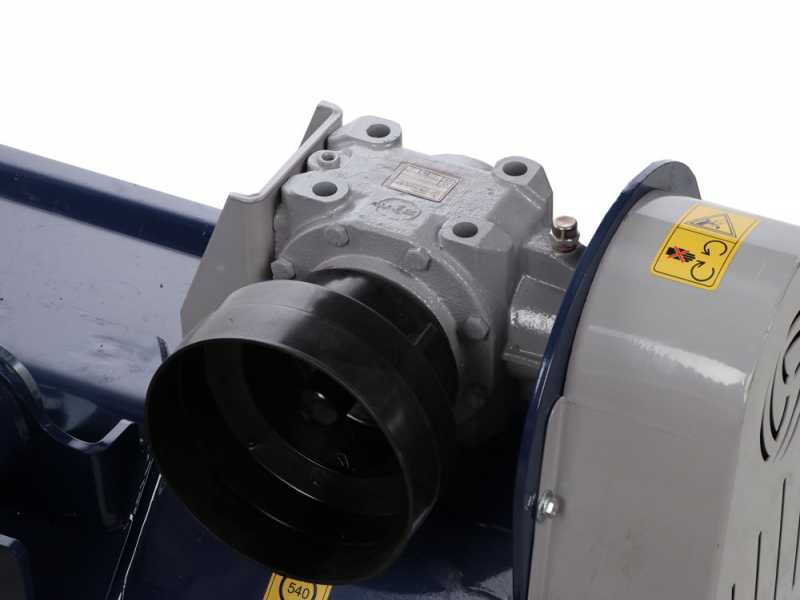

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 3 cinghie con sistema di regolazione di tensione, tramite un pratico sistema a vite.

Dettaglio del carter protezione cinghie laterale, dotato di varie aperture di ventilazione (per un regolare raffreddamento).

Presenti 4 asole che consento un ottimale funzionamento delle cinghie in parallelo.

Particolare dell'ingrassatore laterale lato trasmissione, posizionato nella parte posteriore della macchina che permette una ottimale azione di ingrassamento.

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del ingrassatore del rullo, con fori per la registrazione in altezza.

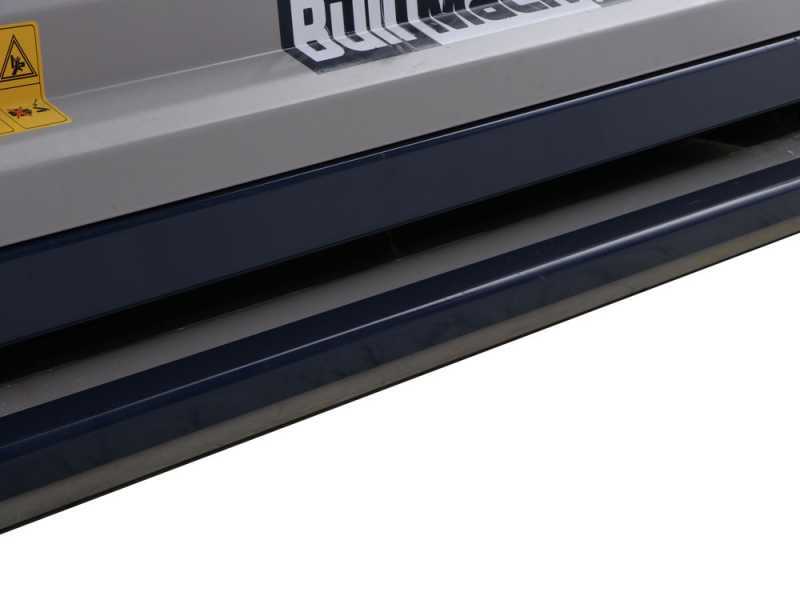

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Barra di protezione rullo d'appoggio.

Dettaglio attacco a 3 punti, con misura di interasse di 80 cm.

Dettaglio di uno dei 3 perni dell'attacco a 3 punti

Dettaglio dell'asta per il supporto del cardano

Raschia rullo dalla misura di 156 cm.

Dettaglio di uno dei due piedini d'appoggio, regolabile su 3 altezze

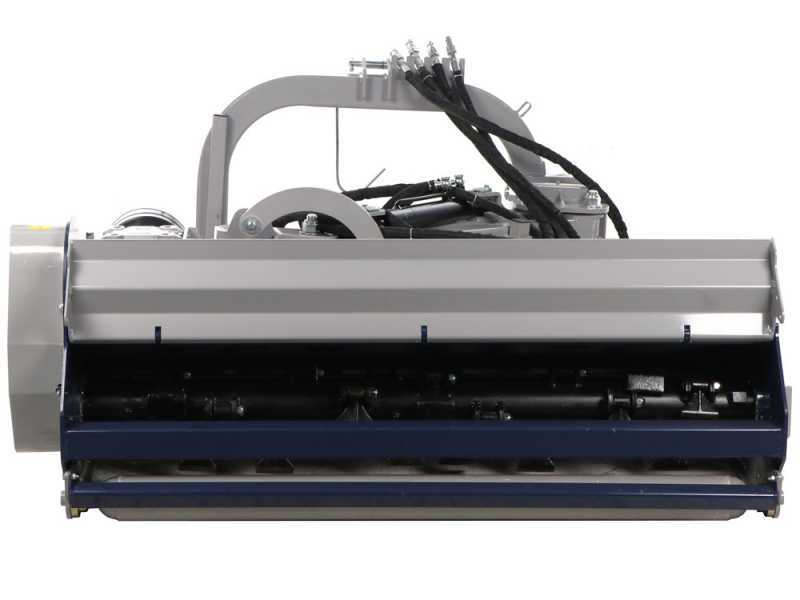

La particolarità che contraddistingue questo trinciaerba è la sua apertura posteriore.

Essa non solo consente una regolazione dello spazio di scarico posteriore tramite semplici viti, ma semplifica l'attività di manutenzione.

Particolare delle maniglie per il sollevamento del cofano.
