Ceccato Olindo Bull SPLT25 - Spaccalegna a trattore - Verticale

Lo spaccalegna Bull SPLT25 della Ceccato Olindo è uno spaccalegna verticale azionato a trattore realizzato principalmente per i professionisti in quanto è costruito con un coltello di grandi dimensioni, guidato da dei pattini in ottone lungo una guida in acciaio che salvaguardano il pistone e il telaio anche sotto massimo sforzo.

Il taglialegna Bull SPLT25 ha un telaio molto robusto progettato per resistere a spinte di elevata potenza. Il macchinario viene azionato a cardano collegandolo tramite la presa di forza al trattore, che anche esso fornisce grande robustezza a tutta la macchina essendo un corpo unico.

Con una eccezionale spinta di 25 tonnellate è in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 110 cm di altezza grazie ai comandi di azionamento supplementari posti nella parte superiore della macchina che permettono di spaccare tronchi molto grandi.

Inoltre è dotato di una pompa di grande portata, gruppo 3, di circa 42 litri al minuto che garantisce una spinta potente e una grande velocità di lavoro.

E' equipaggiato con un arco di sicurezza e sistema automatico controllo finecorsa registrabile.

Con questo spaccalegna professionale il lavoro di taglio è semplice e sicuro: l'SPLT25 è dotato di appositi dispositivi di sicurezza che tutelano l'utilizzatore.

Lo spaccalegna Ceccato è interamente fabbricato in Italia.

CUNEO: Cuneo di taglio con inclinazione di 3° verso la colonna.

CORSA: il cuneo di taglio a fine corsa ha una distanza residua della piastra di appoggio di 100mm

LEVE COMANDI SUPERIORI: leve accorciate in modo da renderle conformi alla normativa che permettono di spaccare tronchi di dimensioni importanti.

LEVE COMANDI BRACCI INFERIORI: Leve accorciate nei bracci di sostegno del ceppo e posizionamento delle stesse rispettando le misure di altezza indicate dalla normativa. Inoltre hanno una forma atta a prevenire la caduta del ceppo verso l'operatore.

TUBI IDRAULICI: Abbiamo aumentato il diametro del tubo, questo permette una più bassa temperatura dell'olio. Protezione e schermatura con guaina telata e serigrafata Ceccato Olindo chiusa con borchie d'acciaio. Questa in caso di rottura o scoppio del tubo trattiene l'olio vaporizzandolo senza nessun rischio d'infortunio.

In ogni modello di macchina sono applicati tutti i pittogrammi richiesti dalla normativa e aggiornati tutti i libretti uso e manutenzione.

Questo spaccalegna va utilizzato collegandolo tramite giunto cardanico a trattore.

Lo spaccalegna sfrutta l'azione di una pompa idraulica ad alte prestazioni funzionante ad una pressione di 230 bar (max) in grado di pompare per ben 49 lt/min e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il distributore a doppia velocità è stato progettato e costruito appositamente per questo modello di spaccalegna in modo da assicurare un controllo adeguato dei comandi anche quando si lavora sotto forte pressione e assicurare una velocità congrua alla pompa.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico.

Il collegamento a trattore viene garantito tramite l'aggancio a tre punti di cui il robusto telaio è dotato.

Tale moltiplicatore trasferisce la coppia motrice dal trattore (tramite il giunto cardano) alla pompa idraulica.

Con una spinta di ben 25 tonnellate questo spaccalegna è in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 110 cm di altezza grazie ai comandi di azionamento supplementari posti nella parte superiore della macchina che permettono di spaccare tronchi molto grandi.

Questo grazie al cilindro pistone eccezionalmente robusto e di grandi dimensioni, con un diametro esterno di 125 mm e diametro interno da 70 mm.

Il pistone da 1100 mm è guidato da dei pattini lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda il cilindro e è supportato da guide laterali realizzate in ottone ad alta densità con spessore di contatto sostituibile. Grazie allo spessore di scorrimento realizzato in ottone le guide consentono di preservare la piastra di acciaio portante sul tronco principale dello spaccalegna.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Pistone smontabile e richiudibile per limitare la dimensione d'altezza dello spaccalegna.

Lo spaccalegna è dotato di un circuito di azionamento del cilindro a velocità variabile e di doppi comandi di azionamento.

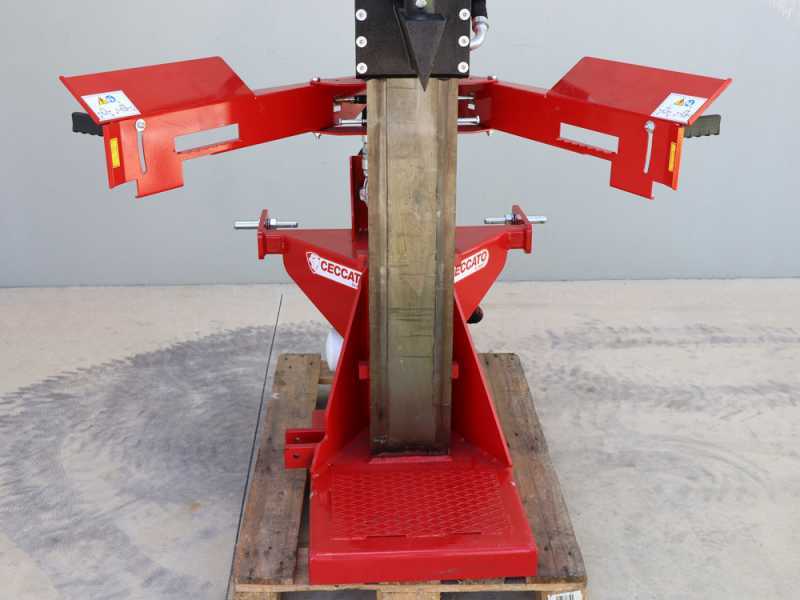

Particolare dei comandi alti e dei comandi bassi.

Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo di infortunio.

Applicando una lieve pressione lo spaccalegna fa muovere il cilindro spintore ad una notevole velocità mantenendo una piccola capacità di pressione fino al contatto con la legna da spaccare.

Premendo invece con maggior pressione sulle maniglie di comando il pistone rallenta notevolmente la sua velocità aumentando la capacità di pressione del cuneo spaccalegna fino a 25 tonnellate.

La velocità singola o doppia si selezionano semplicemente premendo con maggiore o minore pressione sulle maniglie di comando. Risulterà proprio istintivo all'operatore, una volta che il cuneo arriverà a contatto con il ceppo, premere con maggior pressione sulle maniglie affinché il cuneo concentri in se tutta la potenza dello spaccalegna per eseguire lo spacco del ceppo.

Lo spaccalegna è realizzato con profilati di acciaio smaltato di grosso spessore che compongono un telaio scatolato ad altissima resistenza.

Il telaio dello spaccalegna Ceccato è realizzato a struttura scatolata, ed è rinforzata con la piastra piatta anteriore dove scorre il cuneo spaccalegna. Tale piastra di scorrimento è realizzata in acciaio temperato ad altissima resistenza, il cui acciaio è ancor più duro di quello usato per la struttura del telaio.

Questo spaccalegna è dotato di un filtro a cartuccia con portafiltro e rubinetto che permette la comoda sostituibilità della cartuccia in caso di manutenzione.

Il risultato è un telaio ed una struttura portante robustissima, praticamente indistruttibile.

Questa macchina è realizzata tenendo presente tutte le norme del settore allo scopo di rendere sicuro il lavoro dell'operatore.

Dispositivo di bloccaggio della risalita del cuneo con tronchi incastrati. Premendo questo supporto superiore la risalita del pistone si ferma automaticamente. Questo permette di operare in totale sicurezza eliminando il pericolo di infortuni alle mani ed ai polsi.

Particolare del cuneo spaccalegna

Particolare del distributore idraulico professionale di grandi dimensioni

Particolare del piano rimuovibile per lo spacco a terra

Particolare della base di appoggio di eccezionale spessore

Particolare delle guide laterali del pistone realizzate in ottone

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.
