GeoTech-Pro WS72RS - Biotrituratore a trattore - Con rulli di trascinamento a controllo idraulico

Domande & Risposte (12)
ID: K607447

EAN: 8053435094016

MPN: WS72RS

8,9/10
Assistenza & Ricambi
GeoTech-Pro WS72RS - Biotrituratore a trattore - Con rulli di trascinamento a controllo idraulico
+80 venduti
In Omaggio

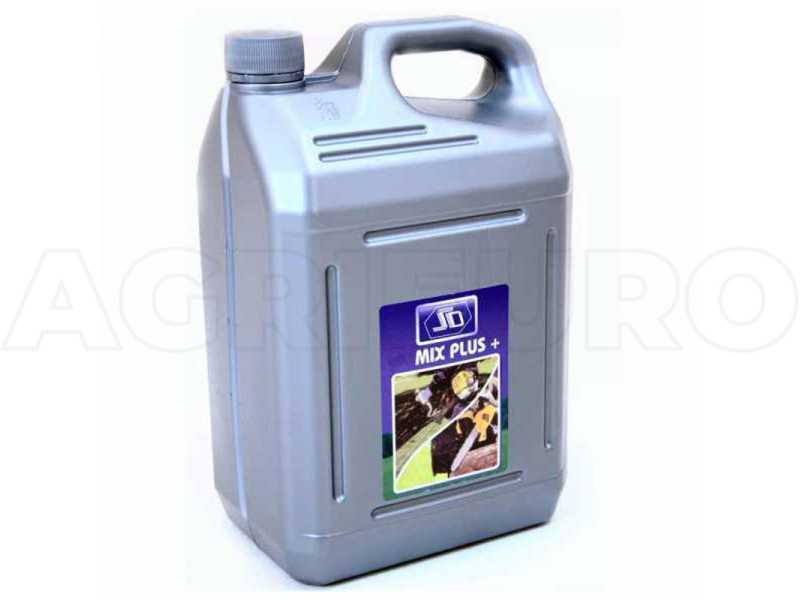

Tanica olio idraulicoTanica olio idraulico
Azionamento
a trattore
Potenza trattore
da 40 a 80 HP
Tipo rotore di taglio
disco
Numero lame
4
Diametro ramo - Max
175 mm
Dimensioni cippato
3 - 4 cm
Numero tramogge
singola
Bottone di sicurezza
Si
Scarico Alto
Tipo rotazione camino
manuale
Trasc. Auto. Rulli
Autotrasc. Idraulico
Serbatoio olio indipendente
Si
Numero rulli
Due
Reverse
Tipo Trasmissione rullo di taglio
idraulica
Albero cardanico
Peso
598 kg
Caratteristiche generali
Modello:
WS72RS
Azionamento:
a trattore
Serbatoio olio indipendente:
Si
Autotrascinamento idraulico:
Trasc. Auto. Rulli:
Autotrasc. Idraulico
Sistema antinceppamento:
Condotto di scarico:
alto - rotante
Numero tramogge:
singola
Dimensione tramoggia est. (h):
66 cm
Dimensione tramoggia est. (l):
70 cm
Avviamento elettrico:
No
Categoria attacco a 3 punti:
Prima e Seconda
Richiudibile:
Potenza minima:
40 HP
Potenza massima:
80 HP
Potenza trattore:
da 40 a 80 HP
Numero rulli:
Due
Reverse:
Bottone di sicurezza:
Si
Paese di produzione:
Cina
Dati tecnici trasmissione
Tipo Trasmissione rullo di taglio:
idraulica
Dati tecnici apparato di taglio
Materiale scocca:
Acciaio smaltato
Diametro ramo - Max:
175 mm
Tipo rotore di taglio:
disco
Numero lame:
4
Movimento lame:
rotante
Controlame:
1
Dimensioni cippato:
3 - 4 cm
Equipaggiamento
Tipo rotazione camino:
manuale
Dotazioni/omaggi/accessori
Albero cardanico:
Manuale di istruzioni:
Dimensioni

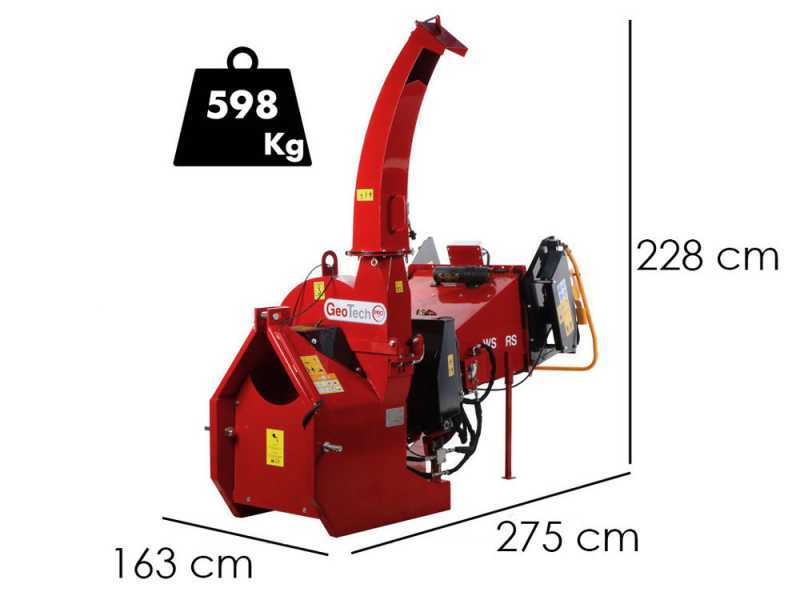

Dimensioni prodotto cm (Lu x La x Alt):
275X163X228
Peso netto:
598 Kg
Confezione:
Su bancale
Dimensioni imballo/i originale cm (Lu x La x Alt) :
194x132x111 cm
Peso completo di imballo:
610 Kg
Consegna con scarico con pedana idraulica:
Tempi di montaggio:
60 minuti
Pronta Consegna
46 prodotti in magazzino
Spedizione Gratuita
Consegna stimata: 09/12/2024 - 11/12/2024
Prezzo consigliato:
€ 4.788,28
€ 3.832,36
Iva Inclusa
Stai visitando:
I clienti hanno visitato anche questi Prodotti:
Descrizione

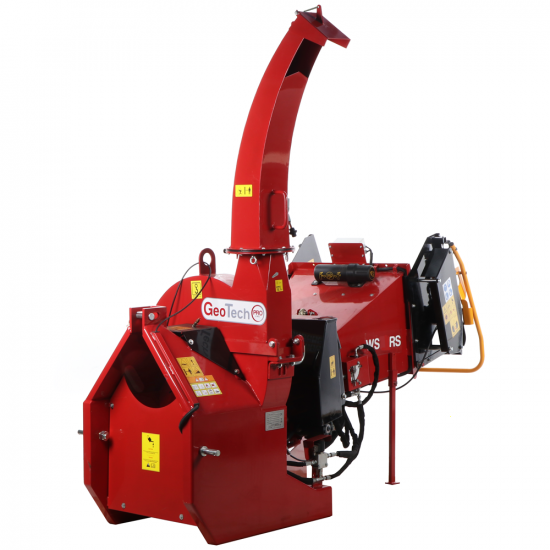

Biotrituratore a trattore GeoTech Pro modello WS72RS

Il Biotrituratore GeoTech Pro WS72RS è un biocippatore a cardano ideale per la riduzione in frammenti di rami, foglie e potature. Questo modello è particolarmente indicato per la triturazione di considerevoli quantità di materiale vegetale, come i resti derivanti da attività di pulizia, potatura e manutenzione di giardini e orti.

Il biotrituratore è dotato di un'ampia bocca di carico per facilitare l'introduzione di rami e materiale vegetale ramificato, con la capacità di triturare legname con un diametro massimo di 176 mm e tavole/semilavorati fino a 310 mm.

Dispone anche di un attacco a 3 punti (categoria 1° e 2°) per il collegamento al trattore e di una presa di forza per l'azionamento.

La macchina è equipaggiata con due rulli dentati che permettono il trascinamento automatico dei rami, il tutto gestito da una pompa oleodinamica, semplificando e velocizzando notevolmente le operazioni di carico.

La bocca di scarico per i frammenti triturati è girevole a 290° e posizionata a oltre due metri d'altezza, consentendo il facile scarico del materiale direttamente in molti tipi di contenitori.

La tramoggia misura 178x310 mm.

Il rotore è equipaggiato con 4 lame doppie temperate intercambiabili e una controlama.


Attenzione: Come tutti i biotrituratori e cippatori, non è adatto alla macinazione di erba, foglie, aghi di pino, etc… (è fatto per triturare rami, ma può macinare le foglie, aghi ed altra vegetazione eventualmente attaccata ad essi)

Principali prescrizioni d’uso per tutti i biotrituratori sul mercato:
- Il biotrituratore deve macinare rami tagliati di recente dall’albero, e non secchi (limiterebbero la sua capacità di triturazione e determinerebbero un rapido deterioramento delle lame);
- I rami devono essere di forma preferibilmente longilinea, regolare e non nodosi (altrimenti il diametro di taglio si riduce);
- Il diametro di taglio dichiarato è quello massimo, per cui nell’uso rappresenta l’eccezione e non la regola. In tal caso valutare l’acquisto di un biotrituratore con un diametro di taglio più grande;
- Il diametro di taglio può variare in base alle consistenze del legno (ad esempio la quercia, l’ulivo, il susino, il pesco, sono legni molto duri e possono ridurre la capacità di taglio dei biotrituratori)

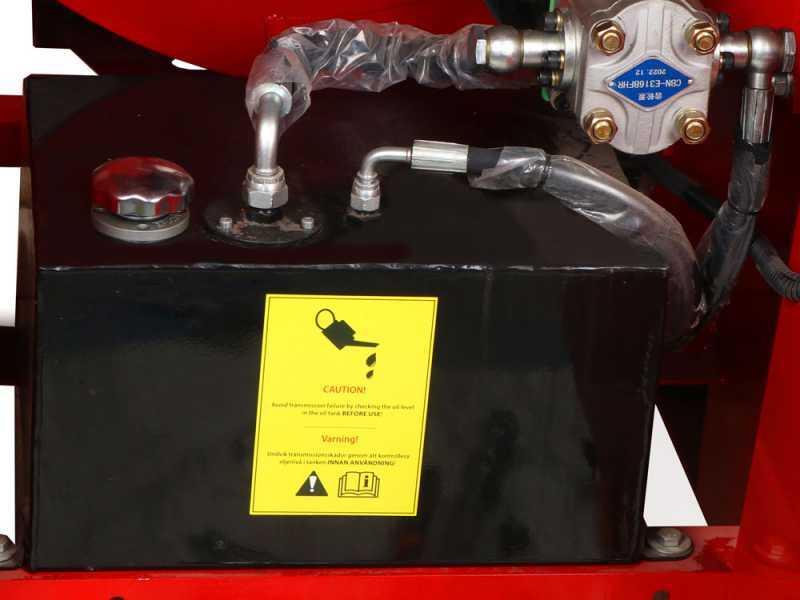

Sistema idraulico indipendente

A differenza della maggior parte dei biotrituratori a trattore questa macchina è dotata di un sistema idraulico del tutto autonomo costituito dai seguenti elementi:

  • Pompa idraulica (applicata nella parte posteriore del rotore di macinazione, sull’albero passante-presa di forza, che quindi aziona sia il rotore di macinazione che la pompa stessa)
  • Regolatore apertura rulli
  • Serbatoio olio idraulico da 20 l (che alimenta tutto questo impianto idraulico)
  • Valvola elettrica + tubi vari di trasmissione olio
  • Due motori idraulici che vengono azionati dalla suddetta pompa (essi trasformano il flusso d’olio inviato dalla pompa in un movimento rotatorio che aziona i due rulli di autoalimentazione)

Pertanto questo biotrituratore richiede la semplice applicazione all’attacco a 3 punti del trattore ed il montaggio del cardano, il quale darà il moto sia al rotore che al sistema idraulico dell’autotrascinamento, azionando quindi entrambi.

Questo biotrituratore non ha nessun tubo idraulico da applicare al trattore. Può quindi essere applicato tranquillamente a trattori più datati non dotati di pompa idraulica.

Particolare dei rulli

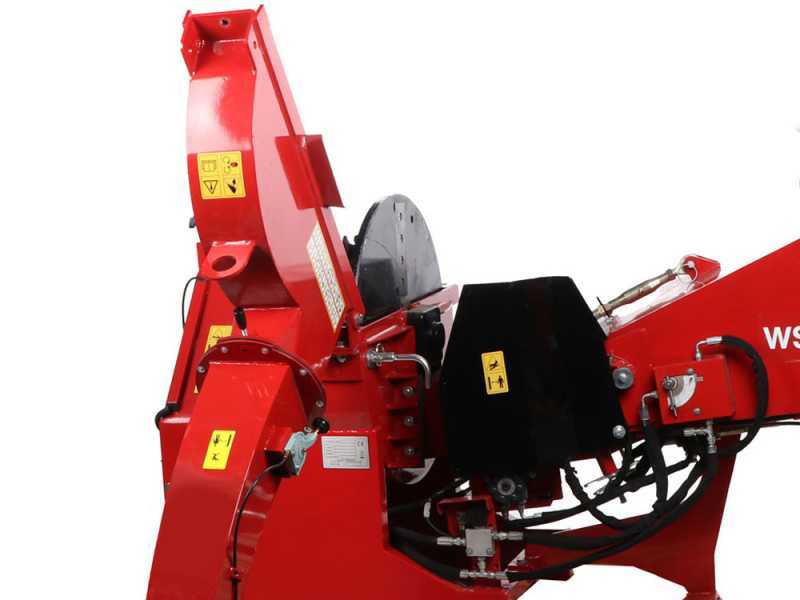

Rotore centrale e camera di triturazione

L'apparato di taglio è costituito da:
nr. 4 lame di taglio, montate su un disco di acciaio girevole al termine della tramoggia.

Il rotore ha le seguenti caratteristiche:

  • Diametro: 74 cm
  • Peso 95 Kg

Dotato di camera di macinazione ampia e robusta. Essa ha una forma stondata che assicura una buona produttività, nonchè la durata nel tempo del sistema. Dettaglio del sistema di apertura a ribalta.

La controlama è montata direttamente nel lato esterno della camera di triturazione.




Attenzione: Prima di avviare la macchina assicurarsi di regolare la controlama tramite gli appositi bulloni di regolazione, per evitare danni al rotore.

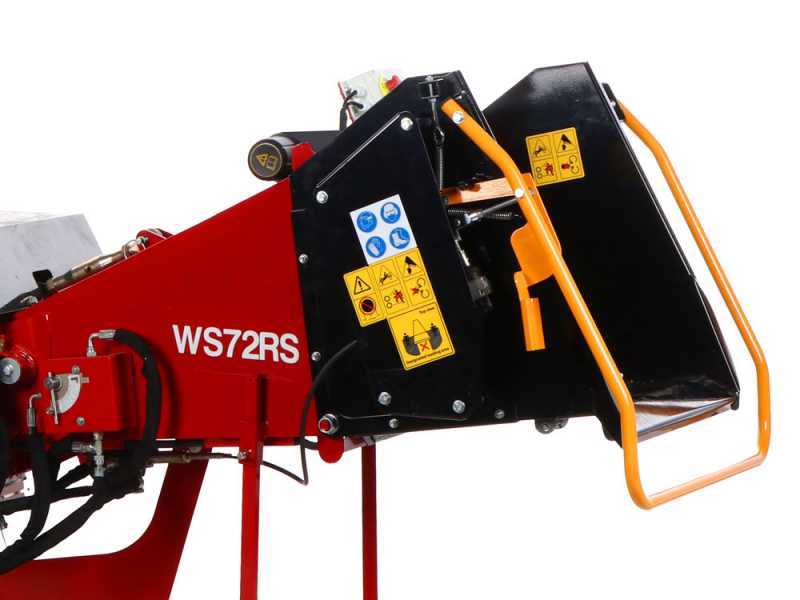

Tramoggia unificata con rulli di trascinamento automatico

La tramoggia in acciaio è di grandi dimensioni, con una dimensione di 178x310 mm

La macchina è dotata di due rulli dentati montati su un efficace sistema di molle, per il trascinamento automatico della ramaglia.

Il tutto è gestito da una pompa oleodinamica comandata da un semplice regolatore numerato per la regolazione della velocità: quindi in funzione dello spessore dei pezzi da triturare, basterà regolare la velocità di rotazione per ottimizzare il taglio. Il tutto è protetto da un carter in metallo.

Questo sistema permette di semplificare notevolmente, oltre che velocizzare, le operazioni di carico.

Il biocippatore è dotato di sistema anti inceppamento: nel caso in cui durante la triturazione del materiale in lavoro il rotore vada sotto sforzo o si blocchi si deve agire sulla leva posta sulla tramoggia di carico. Tale leva infatti agisce sulle valvole idrauliche che comandano il motore e inverte il senso di rotazione del rotore stesso sbloccandolo.

La barra di comando regola il movimento dei rulli di alimentazione nelle seguenti modalità:

1) Modalità Avanti
2) Modalità arresto
3) Modalità Inversione

Tramoggia richiudibile per un trasporto più agevole

La macchina è in grado di ricevere anche rami e fronde molto voluminosi, senza una prelavorazione preventiva.

Inoltre ha una capienza superiore che permette di inserirvi anche molto materiale alla volta.

Le funzionalità di questo biotrituratore sono:

- Attivazione autotrascinamento rulli per triturazione
- Sistema stop immediato (di sicurezza)
- Funzione reverse per eliminazione inceppamenti


ATTENZIONE!

Sono presenti due pulsanti di emergenza uno al di sopra della bocca della tramoggia e il secondo è presente al lato sinistro della tramoggia!

Attenzione: Il sistema idraulico di comando dei rulli arriva vuoto. Riempire il serbatoio prima di avviare la macchina. Assicurarsi che ci siano 2-3 cm di aria dalla cima del serbatoio. Non riempire completamente.

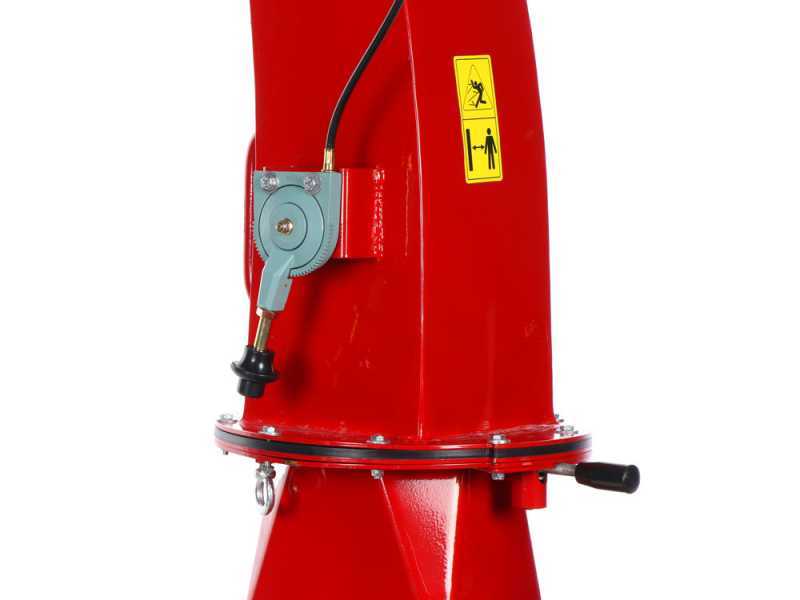

Camino di scarico girevole a 360°

Il camino di scarico, di cui questo biotrituratore è dotato, è girevole a 290° e alto circa 2.2 metri.

Alcuni esempi:

  • Posizione 1
  • Posizione 2
  • Posizione 3
  • Posizione 4
  • Posizione 5

Basta semplicemente premere la leva e ruotarlo nella posizione preferita.

L'inclinazione di scarico è orientabile tramite una leva dentata regolazione ed è riportato in posizione da una molla

Esempi di posizionamento per controllare la distanza di espulsione del cippato:

  • Posizione 1
  • Posizione 2
  • Posizione 3

Caratteristiche generali

Particolare delle paratie in gomma di protezione poste all'ingresso della tramoggia.

Presa PTO a trattore che permette di azionare il biotrituratore (dettaglio della protezione della presa di forza e del tubo di ingrassaggio).

Numero giri della presa di forza 540-1000 giri al minuto.

Dettaglio del robusto attacco a 3 punti

Dettaglio del sistema a molle e leve della barra di controllo.

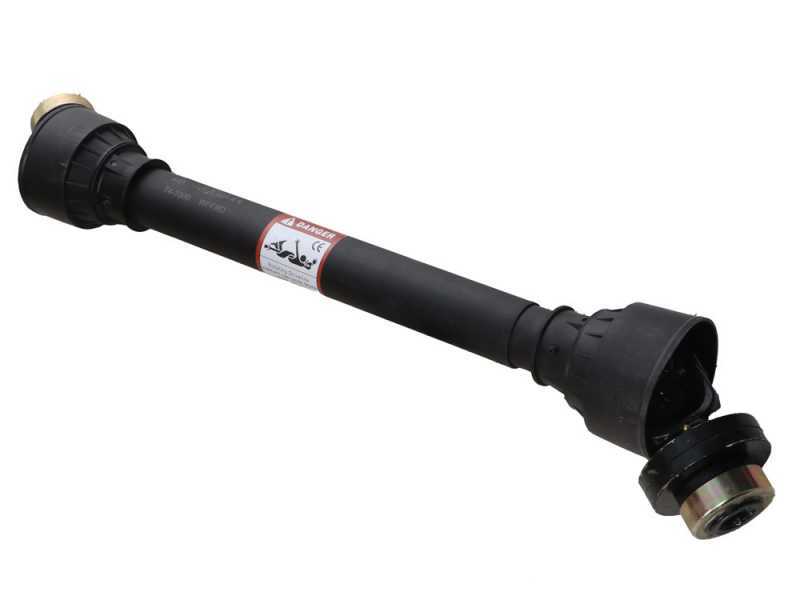

Il cardano in dotazione è dotato di bullone di sicurezza.

Il limitatore di coppia a bullone di trancio consente, in caso di sollecitazioni e coppie impreviste o eccessive, di evitare danni alle parti meccaniche della macchina operatrice in uso.
Infatti quando la coppia supera la potenza sopportabile dal bullone, questo si trancia e la potenza trasmessa si azzera.
Per ripristinare poi la trasmissione lo si dovrà sostituire con uno della stessa resistenza, diametro, filettatura e lunghezza.

Il biotrituratore è dotato un appoggio supplementare sotto la tramoggia per stabilizzare la macchina.

È possibile aprire rapidamente la tramoggia facendola girare su due cardini per accedere velocemente al rotore in caso di inceppamento.

Dettaglio del tenditore a vite

Dettaglio del connettore a 7 poli

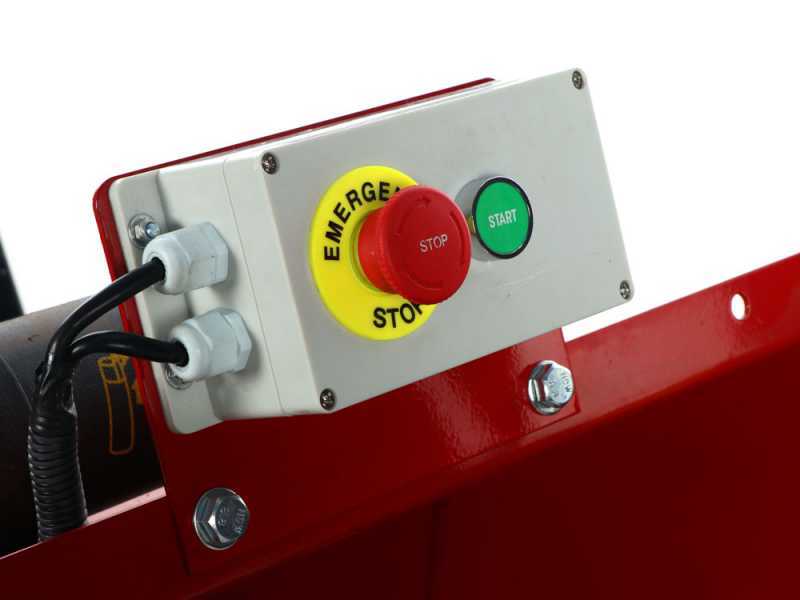

Dettaglio del pannello di controllo con tasto di arresto di emergenza




Attenzione: La modalità di ispezione è da effettuarsi solo a macchina spenta.
Prima di avviarlo leggere attentamente il manuale di istruzioni.

Omaggi & Dotazioni

IN OMAGGIO:

In omaggio olio idraulico per la strumentazione della macchina.

Dotazioni


La macchina viene spedita su bancale.

Albero cardanico compreso nella confezione.

Libretto di istruzioni e di montaggio.
