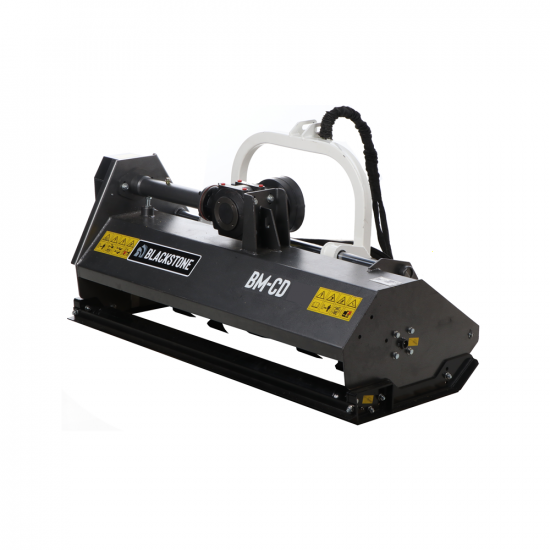

Blackstone BM-CD 140 -Trincia per trattore - Serie media - Spostamento idraulico

Il trincia Blackstone BM-CD 140 con spostamento idraulico di serie media è un tipo di trinciatrice agricola progettata per tagliare e lavorare materiali vegetali di medie dimensioni, come erba, paglia o residui di colture. Il sistema di spostamento idraulico consente di regolare la posizione della trincia rispetto al trattore per adattarsi alle diverse condizioni di lavoro, garantendo la possibilità di posizionare la macchina a destra o a sinistra rispetto al veicolo trainante, consentendo di raggiungere una maggiore larghezza di lavoro o di adattarsi a condizioni di terreno particolari.

Questa configurazione permette all'operatore di trinciare in modo efficace e preciso lungo i bordi dei campi o in aree strette, riducendo la necessità di passaggi successivi o di lavori manuali aggiuntivi. Inoltre, l'utilizzo di un sistema idraulico semplifica le operazioni di regolazione e consente un controllo più preciso del posizionamento della trincia.

La trincia erba Blackstone BM-CD 140 Può essere utilizzate in agricoltura su terreni coltivati, prati, pascoli o per la manutenzione di aree verdi come parchi o giardini.

Su questo modello è possibile installare un pratico disco interfilare per ottimizzare i vari lavori di trinciatura, grazie a un supporto che viene fornito di serie.

Trinciatrice serie Media, adatta per lavorazioni di tipo prevalentemente hobbistico, dotato di spostamento laterale idraulico, 3 cinghie di trasmissione e rullo posteriore.

DATI TECNICI (in sintesi):

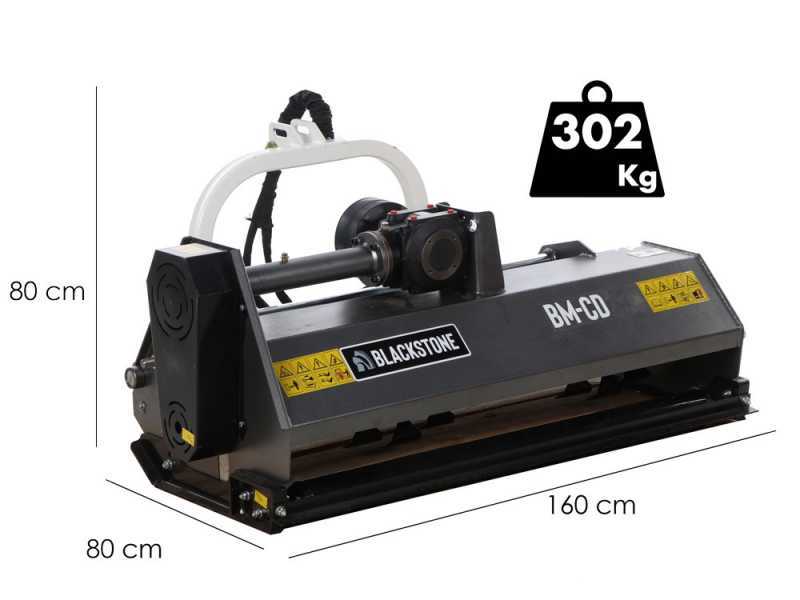

• Larghezza lavoro effettiva: 140 cm
• Larghezza di ingombro effettiva (con slitte laterali montate): 160 cm
• Peso: 302 kg
• Spostamento laterale idraulico
• Attacco a 3 punti di 1° categoria
• Trasmissione a 3 cinghie

Il trincia è predisposto per l'aggiunta del disco interfilare.

Il trincia Blackstone BM-CD 140 è dotato di spostamento idraulico.

L'attacco a tre punti scorre su due robusti tubolari, entrambi lunghi (117 cm).

Particolare del pistone che comanda lo spostamento (di 32 cm) idraulico di questo trincia. Consente di regolare la posizione del gruppo di taglio in modo da spostarlo lateralmente rispetto al telaio principale della macchina. Questa funzionalità consente di allineare il gruppo di taglio con la vegetazione da trinciare e di lavorare in modo efficiente anche in condizioni di trinciatura più complesse.

Presa di forza standard universale (1 3/8" Z6)

Gli attacchi sono di tipo universale e adattabili a tutti i trattori sul mercato.

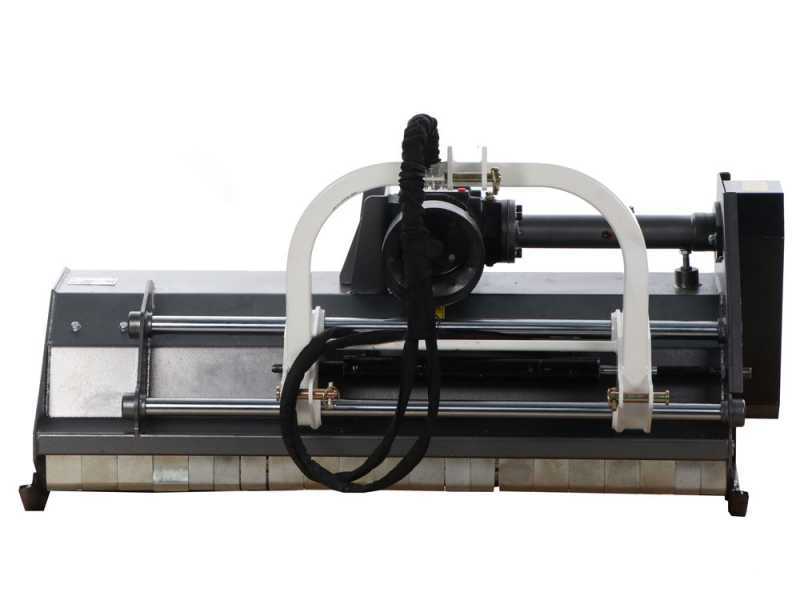

Dettaglio del robusto attacco a 3 punti di 1° categoria,

Misura interasse: 61 cm

Altezza dei due perni più bassi da terra: 30 cm

Altezza del perno più alto da terra: 76 cm

Schema spostamento laterale :

• A : 92 cm
• B : 114 cm
• C : 206 cm
• E : 153 cm
• D : larghezza trattore
• H : E - 1/2 (D)

Questo trincia è stato progettato per supportare un disco interfilare (acquistabile separatamente sul sito), applicabile alla macchina tramite una pratica staffa (fornita in dotazione).

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 3 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 3 cinghie)

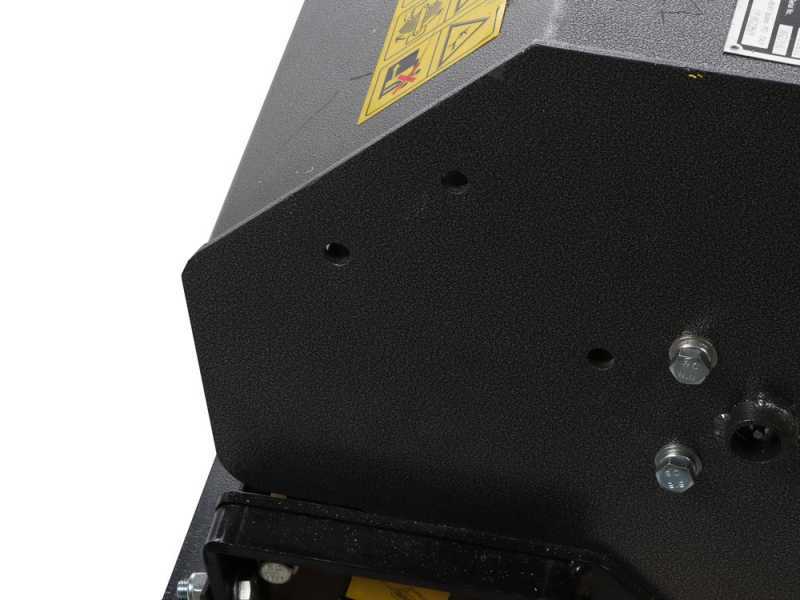

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione,

Dettaglio della scatola ad ingranaggi:
1 - Tappo livello olio
2 - Tappo scarico olio
3 - Tappo di carico olio SAE 80/90 e sfiato

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

Asta di protezione Rullo d'appoggio.

Dettaglio di una delle due Slitte laterali di appoggio di serie, anche esse registrabili.

Scatola riduttore a ingranaggi in bagno d'olio.

Trasmissione laterale a 3 cinghie a sezione B.

Dettaglio carter di protezione, con cavità centrale per ingrassatore.

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

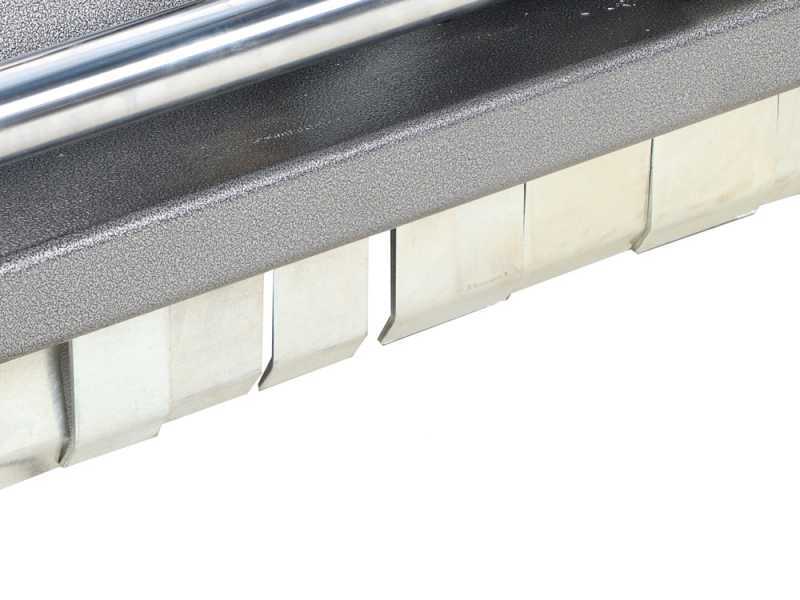

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Particolare dell'ancoraggio esterno del rullo posteriore, con cavità centrale con ingrassatore.

Nr. Martelli montati di serie: 18.

Primo piano della mazza di taglio, montata sul rullo rotante.

Larghezza foro: 16 mm.

Larghezza lama 13,5 cm

Peso della singola mazza: 800 g

Questi martelli sono fissati a un rotore all'interno della macchina.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore e all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

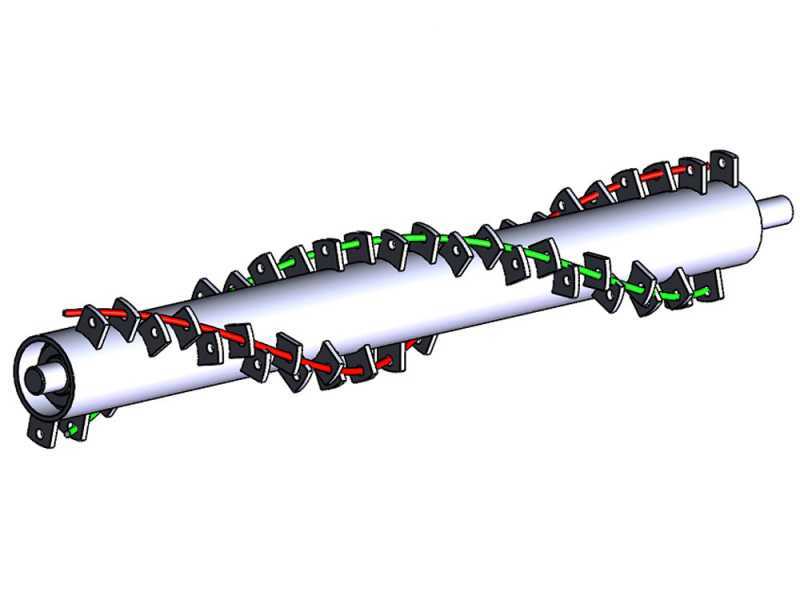

Immagine figurativa del rotore a doppio spirale
