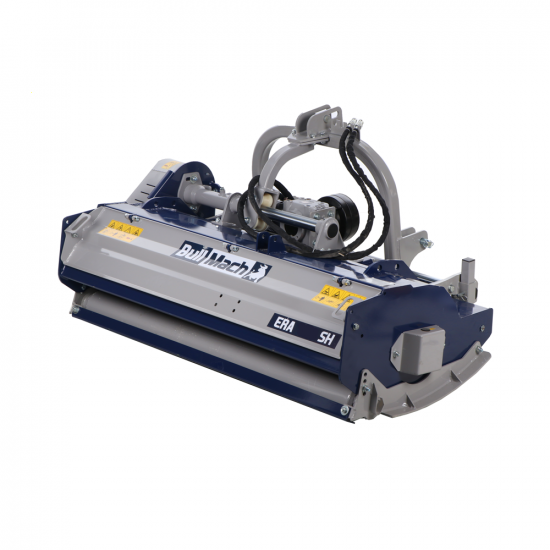

BullMach ERA 160 SH - Trinciaerba per trattore serie pesante - cofano apribile

Il trincia per trattore BullMach ERA 160 SH è una Macchina impiegata per la lavorazione e la triturazione di materiale vegetale di notevoli dimensioni. La sua caratteristica principale è quella di avere lo spostamento tramite un efficiente pistone, ciò gli permette di raggiungere i punti più scomodi, garantendo all'operatore condizioni di lavoro in totale sicurezza e comfort.

Può essere impiegata per la manutenzione di aree verdi, per il taglio dell'erba spontanea, la pulizia di prati e parchi, e per la preparazione del terreno prima di seminare o piantare. Risulta uno strumento efficace per mantenere un aspetto ordinato e curato delle aree verdi.

Un'altra caratteristica chiave di questo trincia argini è la presenza di una scatola di ingranaggi CMR. Completamente fabbricata con materiali di alta qualità, come l'acciaio ad alta resistenza, per una maggiore durabilità e robustezza necessarie a sopportare il carico e gli stress generati durante l'operazione della trinciatrice. La scatola di ingranaggi CMR è progettata appositamente per trasferire la potenza al tamburo rotante della macchina, destinata a un funzionamento ottimale e qualitativo.

Dispone di un sistema di connessione all'attacco a 3 punti di prima e seconda categoria, appositamente progettato per il collegamento con il trattore

La lamiera di 8 mm, permette alla macchina di avere una struttura forte e duratura.

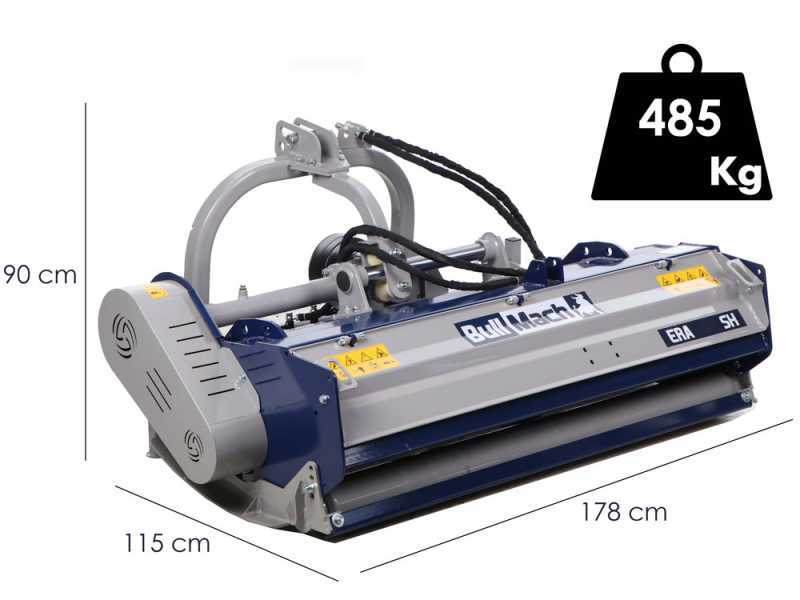

La trinciatrice copre una larghezza di lavoro pari a 160 cm, con una larghezza di ingombro pari a 178 cm. La scatola di ingranaggi CMR progettata in Italia e 5 cinghie sulla struttura di trasmissione.

DATI TECNICI (in sintesi):

• Larghezza lavoro effettiva: 160 cm
• Larghezza d'ingombro effettiva: 178 cm
• Attacco a 3 punti di prima e seconda categoria.
• Trasmissione a 5 cinghie
• Scatola ingranaggi: CMR
• Peso: 485 kg

DOTAZIONI DI SERIE (in sintesi):

• Rullo di appoggio posteriore

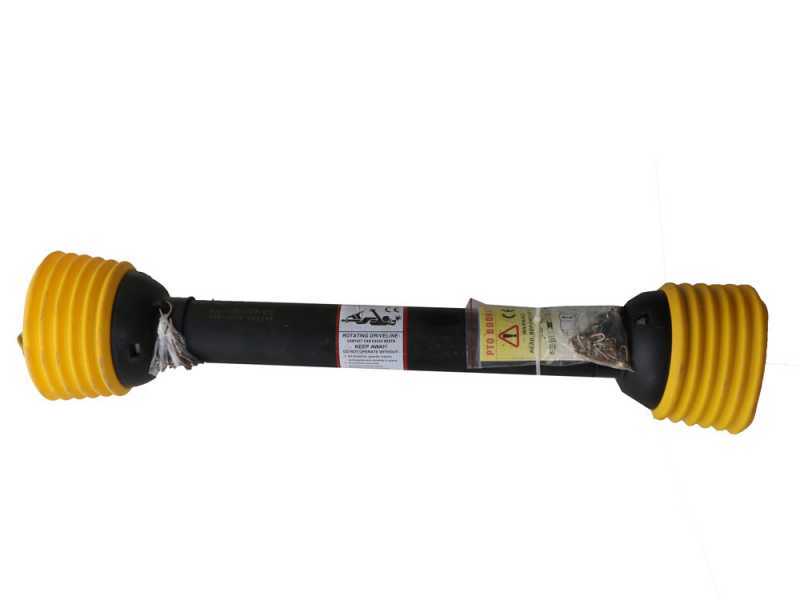

• Albero cardanico

Attenzione: la macchina viene inviata pronta per l'uso e con gli oli a livello. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale d'istruzioni.

Nr. mazze montate di serie: 14

Peso di una singola mazza: 1200 gr

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 25 mm (lunghezza 15 mm).

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 160mm.

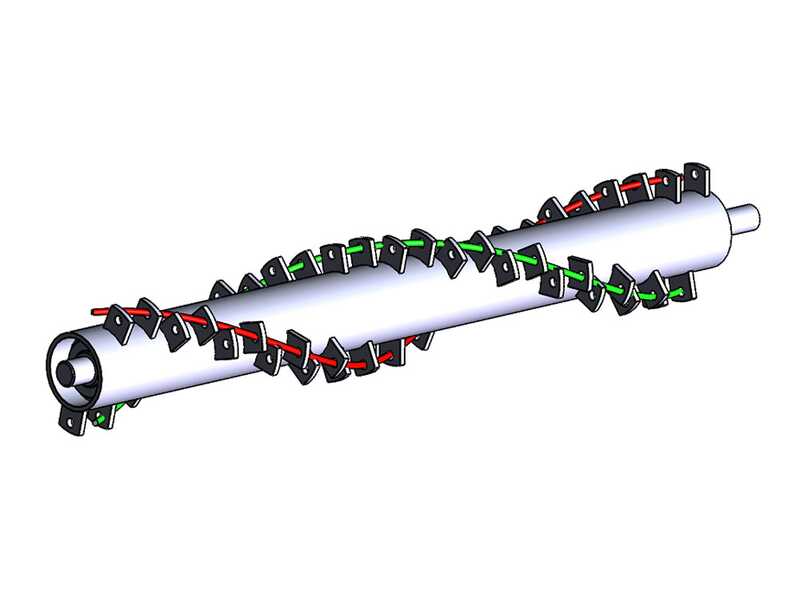

Immagine figurativa del rotore a doppio spirale.

Il trincia è dotato di spostamento idraulico.

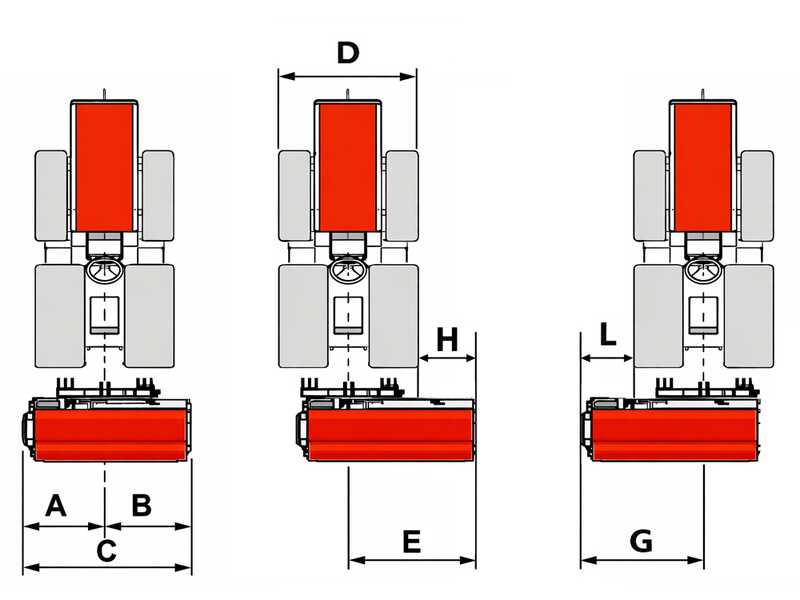

L'attacco a tre punti scorre da destra a sinistra con pistone idraulico che va montato al posto della barra per lo spostamento manuale.

Particolare del pistone che comanda lo spostamento idraulico (33,5 cm) di questa trinciaerba.

I tubi forniti in dotazione hanno un attacco da 1/2".

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato, gli attacchi posti sulla base sono a 36 cm da terra.

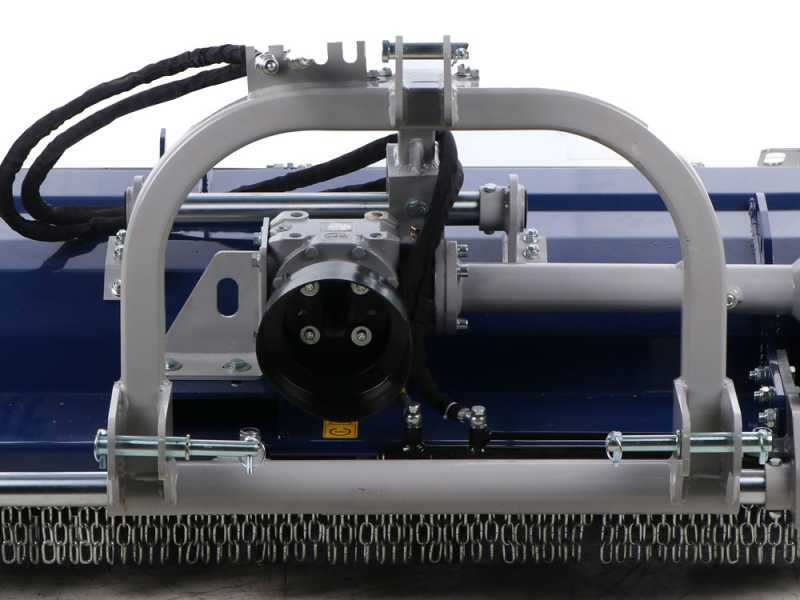

Dettaglio del robusto attacco a 3 punti di 1° categoria e 2° categoria.

L'attacco scorre su due robusti tubolari con un diametro di 50 mm

Ingrassatore dello scorrimento idraulico dell'attacco a 3 punti.

Misure perni attacchi posti in basso: 22/28 mm

Misure perno attacco posto in alto: 25 mm

La scatola ingranaggi CMR è una componente essenziale che trasmette la potenza dal motore del trattore all'unità di taglio della trincia stessa. Essa è responsabile della regolazione della velocità e del momento di torsione che vengono trasmessi all'unità di taglio.

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 5 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 3 cinghie)

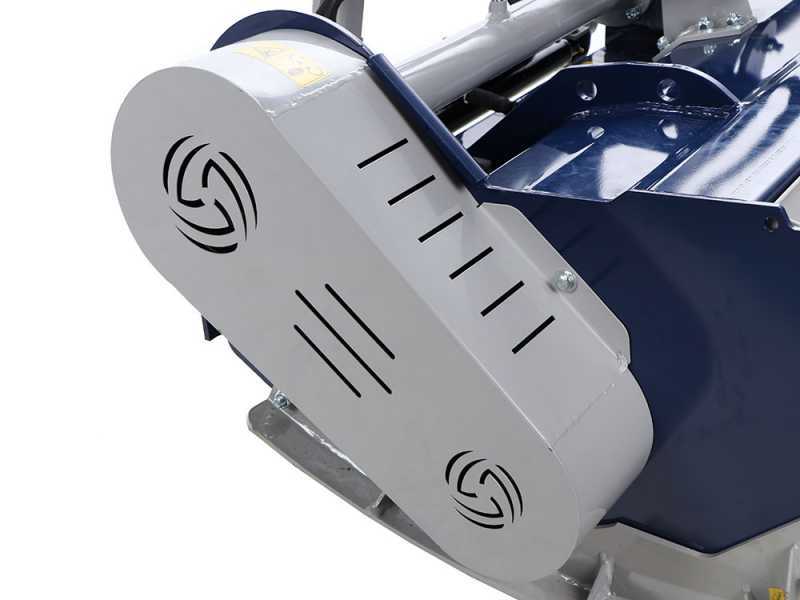

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posizionato nella parte posteriore della macchina che permette una ottimale azione di ingrassamento.

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

La particolarità che contraddistingue questo trinciaerba è la sua doppia apertura posteriore regolabile.

Essa non solo consente una regolazione dello spazio di scarico posteriore tramite semplici viti, ma semplifica l'attività di manutenzione, permettendo di agire in aree specifiche della macchina.

Gli sportelli possono essere aperti o tramite il semplice utilizzo di bulloni

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Il rotore di taglio ha un diametro di 160mm.

Coperchio ingrassatore rotore.

Dimensioni generose cuscinetto rullo posteriore con 4 punti di fissaggio.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8" Z6 )

Dettaglio del robusto attacco a 3 punti.

Rullo posteriore di appoggio regolabile in altezza fornito di serie con un diametro di 140mm.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del ingrassatore del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 4 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

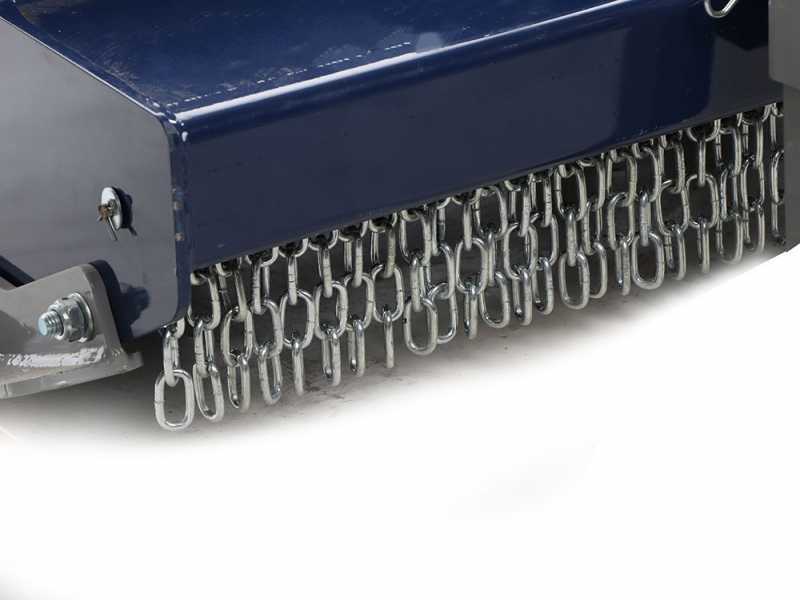

Robusta serie di catene anteriori di protezione realizzate in acciaio sagomato.

Barra di protezione rullo d'appoggio.
