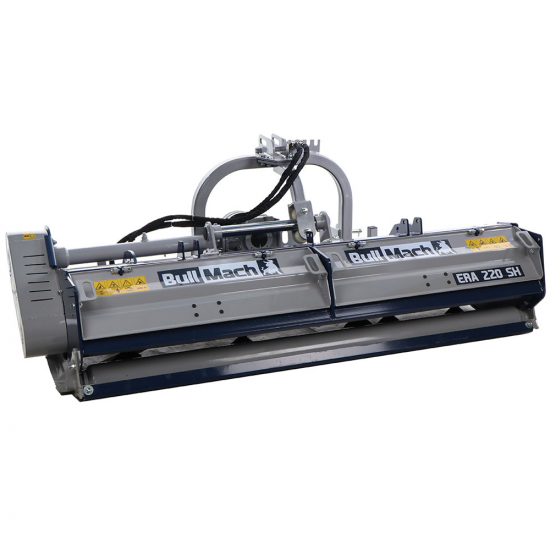

BullMach Era 220 SH - Trinciaerba per trattore - Serie pesante - Spostamento idraulico

La trincia a trattore BullMach ERA 220 SH pesante con spostamento idraulico è un'efficiente e potente macchina progettata per triturare e tagliare grandi quantità di materiale vegetale. Grazie al suo spostamento idraulico, può affrontare terreni difficili e accidentati con facilità.

La scatola di ingranaggi CMR è progettata per trasferire la potenza al tamburo rotante del trinciatore, garantendo un funzionamento efficiente e affidabile. Realizzata con materiali di alta qualità, come l'acciaio ad alta resistenza, offre la durabilità e la robustezza necessarie per sopportare il carico e gli stress generati durante l'operazione del trinciatore.

La trasmissione della trincia è garantita da 5 cinghie, che assicurano un'efficace trasmissione della potenza dal trattore alla macchina.

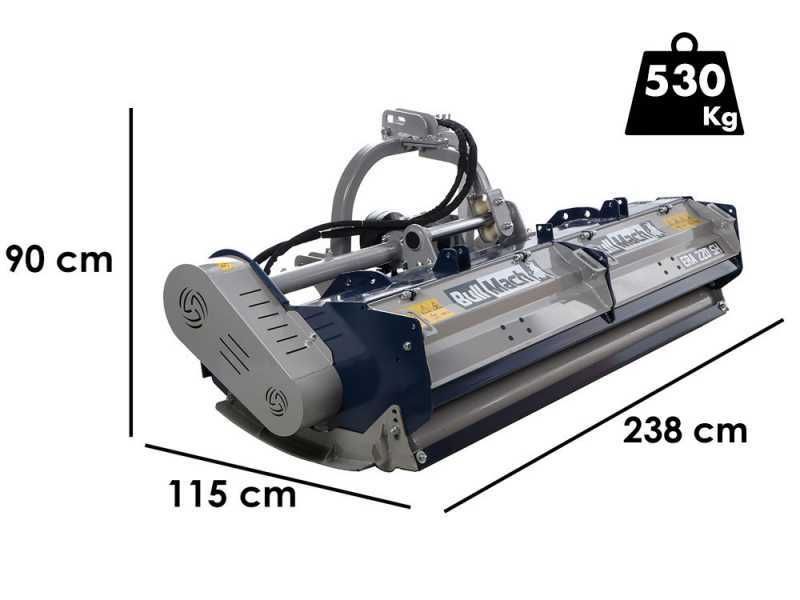

Le dimensioni della trincia BullMach ERA 220 SH sono ottimizzate per una produttività efficiente. La larghezza di lavoro effettiva di 220 cm consente di coprire un'ampia area in un singolo passaggio, riducendo il tempo e lo sforzo richiesti per completare un lavoro di trinciatura. La larghezza d'ingombro effettiva di 238 cm tiene conto dello spazio necessario per l'operatività della macchina, garantendo una manovrabilità adeguata anche in spazi ristretti.

La trincia è progettata per essere collegata al trattore tramite un attacco a 3 punti di prima e seconda categoria, garantendo una connessione sicura e stabile. La sua costruzione è realizzata con una lamiera di 8 mm di spessore, che conferisce alla macchina una notevole resistenza e durabilità.

DATI TECNICI (in sintesi):

• Larghezza lavoro effettiva: 220 cm
• Larghezza d'ingombro effettiva: 238 cm
• Attacco a 3 punti di prima e seconda categoria.
• Trasmissione a 5 cinghie
• Scatola ingranaggi: CMR (progetta in italia)
• Peso: 530 kg

DOTAZIONI DI SERIE (in sintesi):

• Rullo di appoggio posteriore

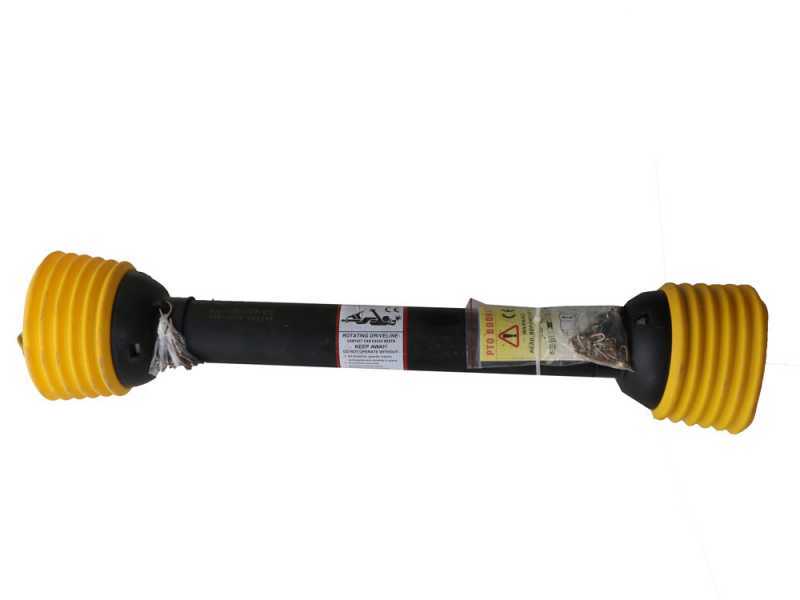

• Albero cardanico

Attenzione: la macchina viene inviata pronta per l'uso e con gli oli a livello. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale d'istruzioni.

Nr. mazze montate di serie: 20

Peso di una singola mazza: 1200 gr

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 25 mm (lunghezza 15 mm).

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 160mm.

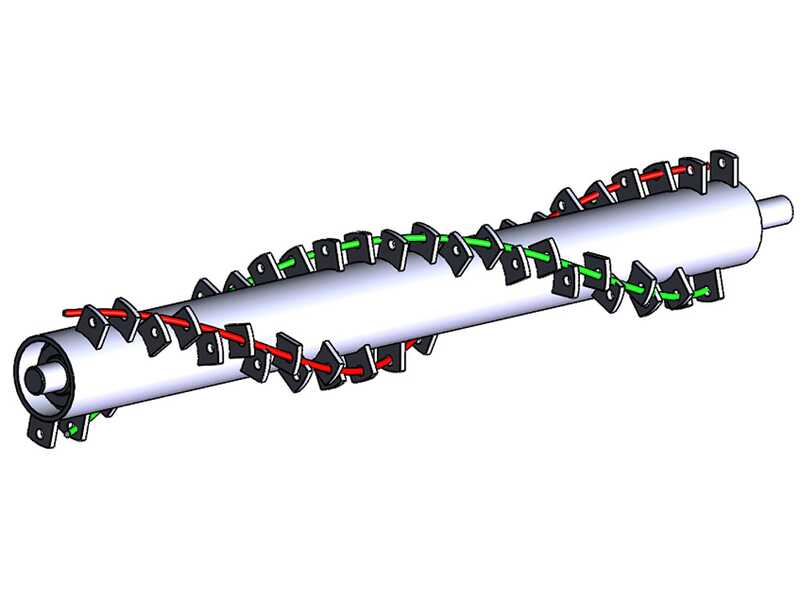

Immagine figurativa del rotore a doppio spirale.

Il trincia è dotato di spostamento idraulico.

L'attacco a tre punti scorre da destra a sinistra con pistone idraulico che va montato al posto della barra per lo spostamento manuale.

Particolare del pistone che comanda lo spostamento idraulico (33,5 cm) di questa trinciaerba.

I tubi forniti in dotazione hanno un attacco da 1/2".

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato, gli attacchi posti sulla base sono a 36 cm da terra.

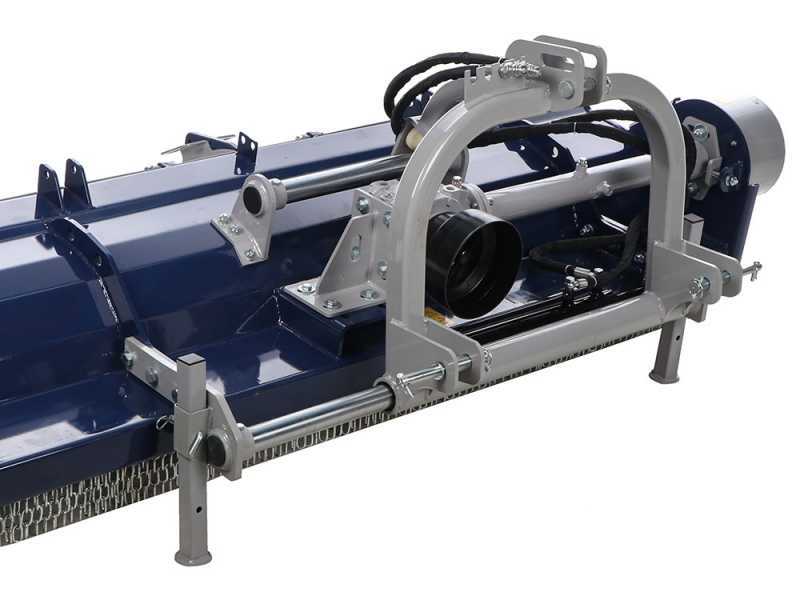

Dettaglio del robusto attacco a 3 punti di 1° categoria e 2° categoria.

L'attacco scorre su due robusti tubolari con un diametro di 50 mm

Ingrassatore dello scorrimento idraulico dell'attacco a 3 punti.

Misure perni attacchi posti in basso: 22/28 mm

Misure perno attacco posto in alto: 25 mm

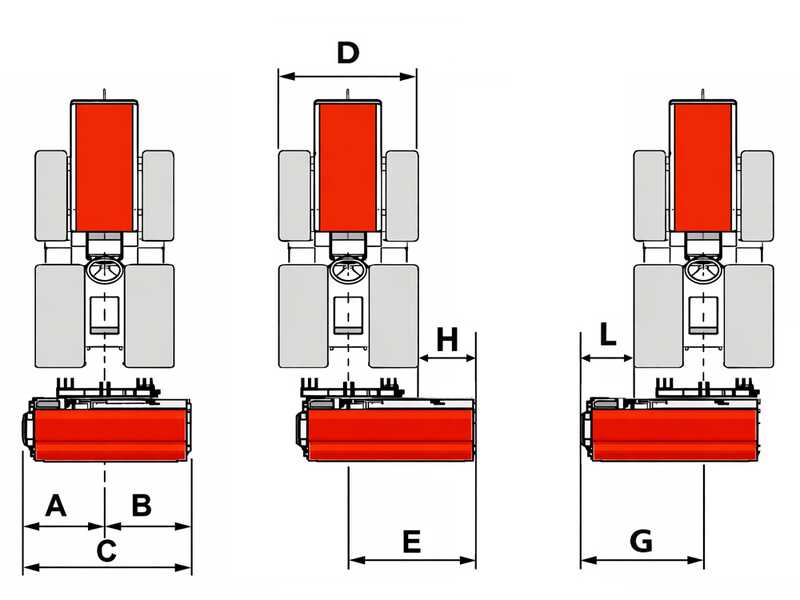

Schema spostamento laterale :

A : 91.7 cm
B : 128.3 cm
C : 220 cm
D : larghezza trattore
E : 142.7 cm
G : 111.3 cm
H : E - 1/2 (D)
L : G - 1/2 (D)

La scatola ingranaggi CMR è una componente essenziale che trasmette la potenza dal motore del trattore all'unità di taglio della trincia stessa. Essa è responsabile della regolazione della velocità e del momento di torsione che vengono trasmessi all'unità di taglio.

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 5 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 3 cinghie)

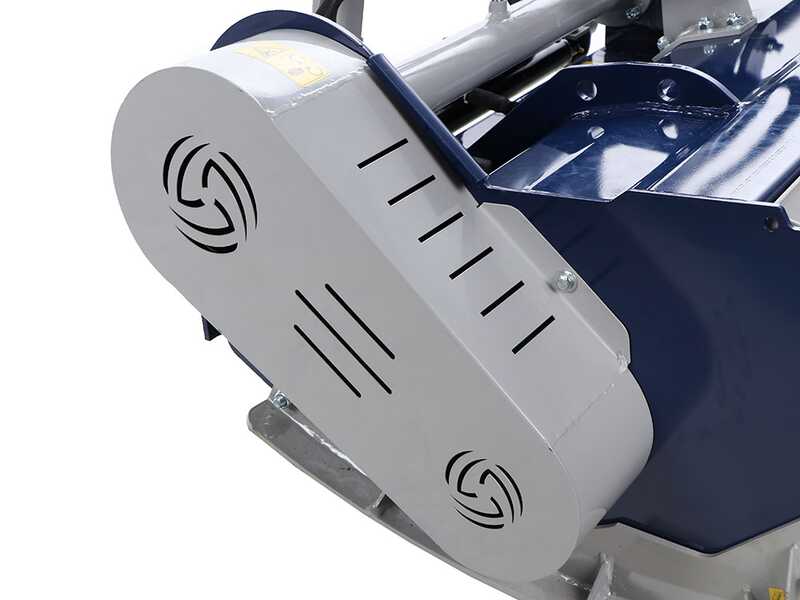

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posizionato nella parte posteriore della macchina che permette una ottimale azione di ingrassamento.

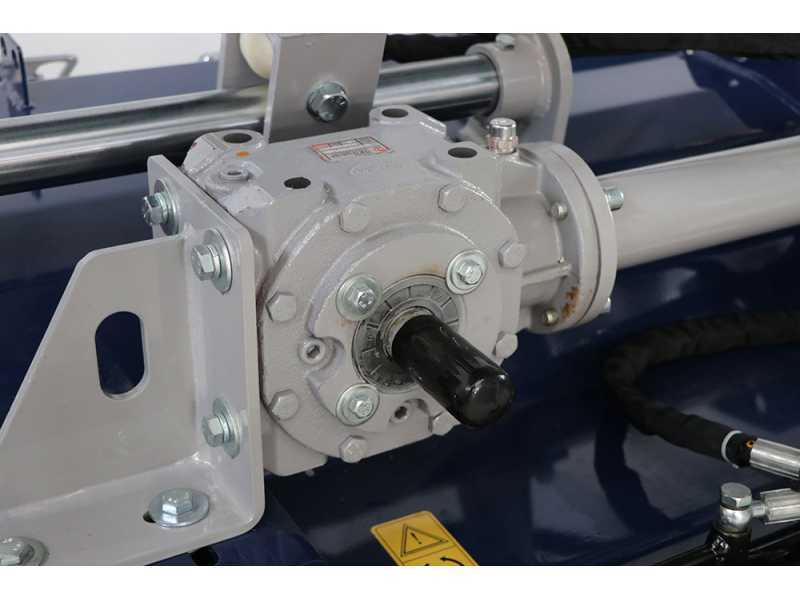

Dettaglio della scatola ad ingranaggi:
1 - Tappo livello olio
2 - Tappo scarico olio
3 - Tappo di carico olio SAE 80/90 e sfiato

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

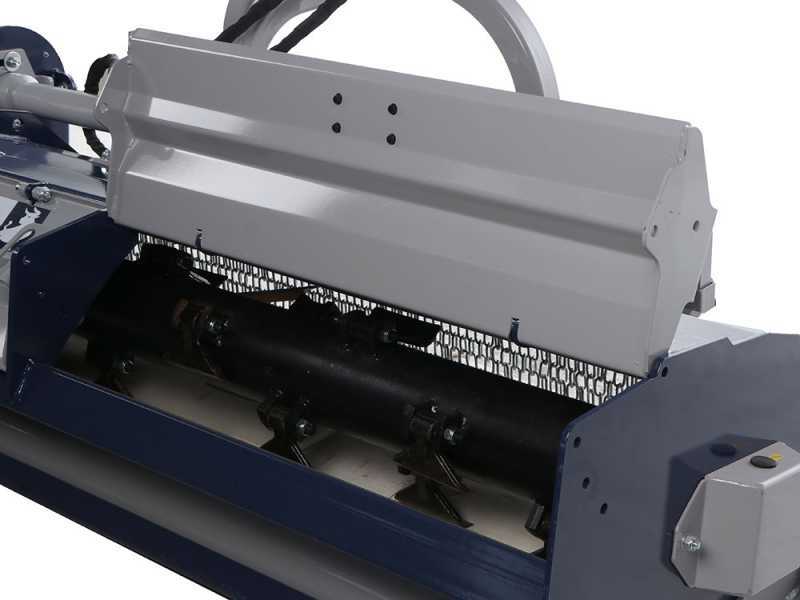

La particolarità che contraddistingue questo trinciaerba è la sua doppia apertura posteriore regolabile.

Essa non solo consente una regolazione dello spazio di scarico posteriore tramite semplici viti, ma semplifica l'attività di manutenzione, permettendo di agire in aree specifiche della macchina.

Gli sportelli possono essere aperti o tramite il semplice utilizzo di bulloni

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Il rotore di taglio ha un diametro di 160mm.

Coperchio ingrassatore rotore.

Dimensioni generose cuscinetto rullo posteriore con 4 punti di fissaggio.

Grazie ai martelli si ottiene un buon taglio su giardini, prati e aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8" Z6 )

Dettaglio del robusto attacco a 3 punti.

Rullo posteriore di appoggio regolabile in altezza fornito di serie con un diametro di 140mm.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del ingrassatore del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 4 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

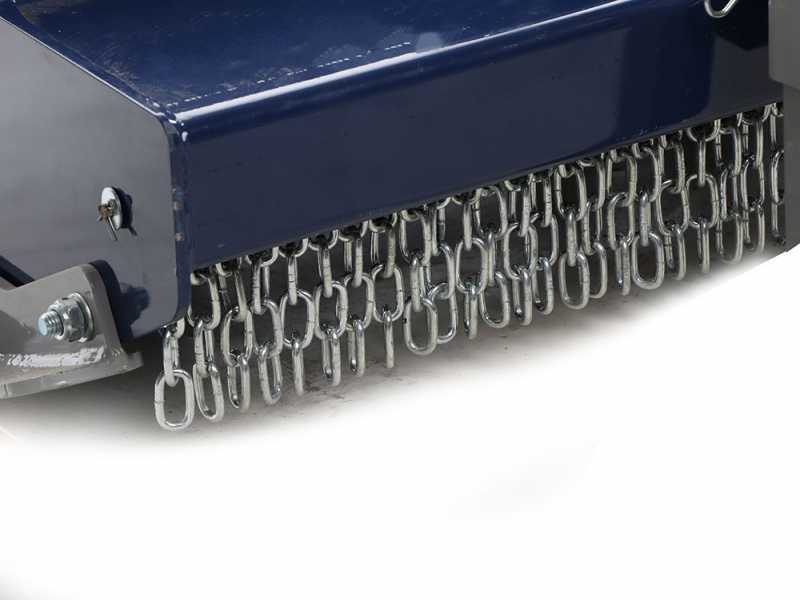

Robusta serie di catene anteriori di protezione realizzate in acciaio sagomato.

Barra di protezione rullo d'appoggio.
