Name: BullMach Ermes 85 S - Trinciaerba per trattore - Serie leggera - Spostamento manuale
Brand: BullMach
SKU: 106856
Price: 1160.31 EUR
Availability: InStock
Rating: 4.83 (1 reviews)

Descrizione

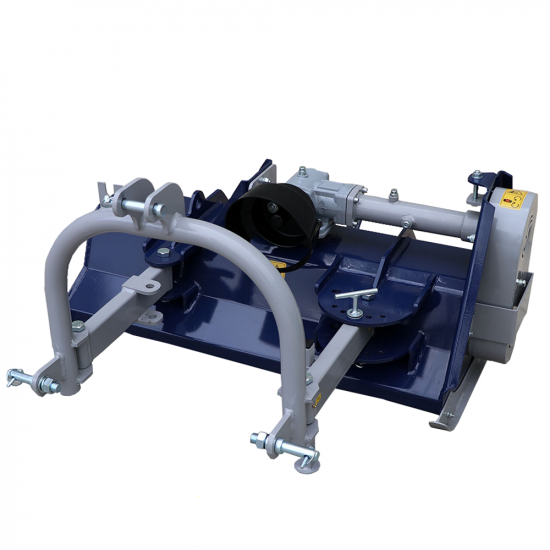

Trinciaerba BullMach ERMES 85 S

La trinciaerba a trattore BullMach serie ERMES S ha una struttura leggera ed elastica e viene utilizzata nella trinciatura di sarmenti leggeri, erba ed arbusti.

Trinciatrice serie leggera, adatta per lavorazioni di tipo prevalentemente hobbistico.

È provvisto di spostamento manuale, 3 cinghie di trasmissione e rullo posteriore.

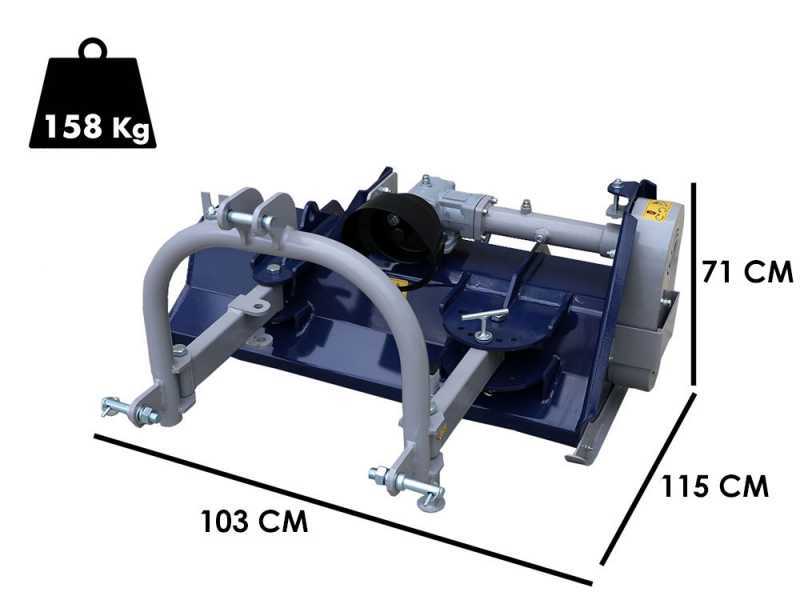

DATI TECNICI (in sintesi):

Larghezza lavoro effettiva: 85 cm
Larghezza d'ingombro effettiva: 103 cm
Peso: 158 kg
Attacco a 3 punti
Trasmissione a 3 cinghie
Escursione massima dal centro, laterale sinistra: 66,9 cm
Escursione massima dal centro, laterale destra: 66,9 cm

DOTAZIONI DI SERIE (in sintesi):

esecuzione a mazze
rullo di appoggio posteriore
albero cardanico

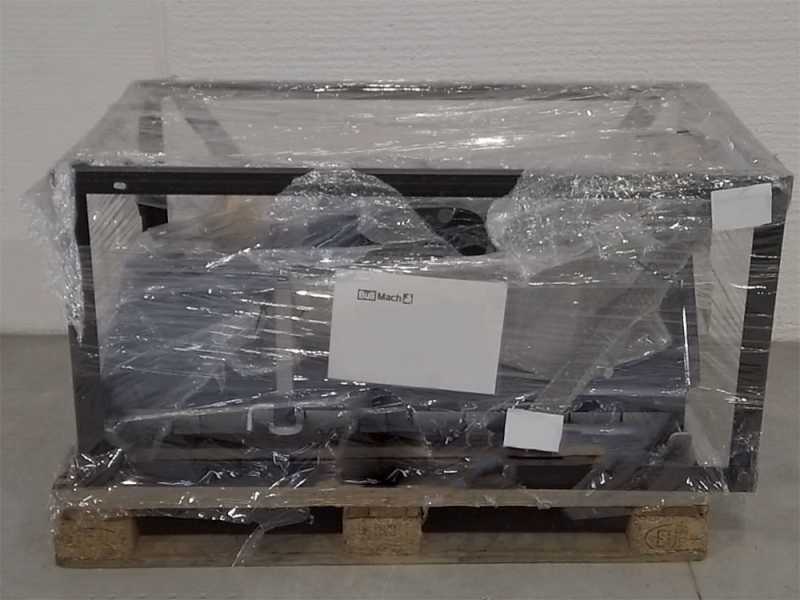

Attenzione: la macchina viene inviata pronta per l'uso e con gli oli a livello. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale d'istruzioni.

Macchina per lavorazioni molto leggere, solo su erba o al massimo su piccoli rametti (diametro max due cm). Si raccomanda l'uso con trattori di piccola potenza (come indicato nella scheda tecnica) e su terreni ben livellati e privi sassi. In caso di uso su terreni non perfettamente livellati e con presenza di sassi, gli urti degli utensili di taglio con gobbe di terra o con pietre possono danneggiare la macchina (trattandosi appunto di una serie leggera).

BullMach Ermes 85 S - Trinciaerba per trattore - Serie leggera - Spostamento manuale

Utensili di taglio a martelli

Nr. martelli montati di serie: 14

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 12 mm (lunghezza 57 mm).

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 76mm.

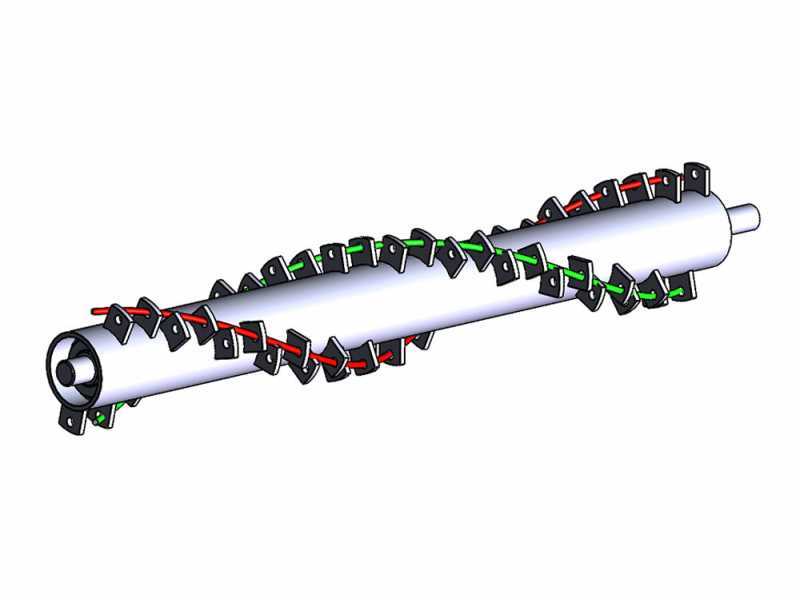

Immagine figurativa del rotore a doppio spirale.

Rotore e cuscinetti laterali

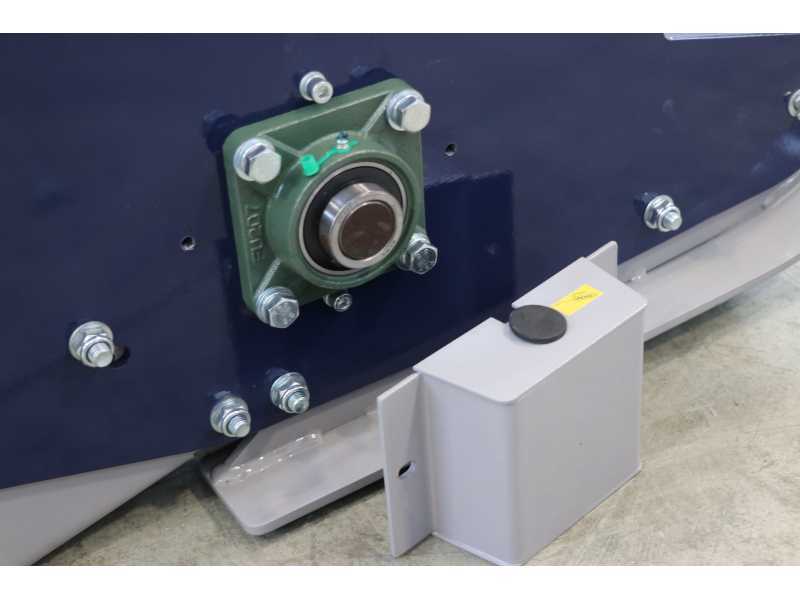

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8" Z6 )

Spostamento laterale manuale e attacco a 3 punti

Il trincia è dotato di spostamento manuale a 5 posizioni, per rendere più agevoli le operazioni di raccolta in vigneti, frutteti, noccioleti ecc. o dove è comunque necessario lavorare oltre la carreggiata del trattore e/o in posizione inclinata per la pulizia di fossi, argini, bordi stradali, scarpate ecc.

L'attacco a tre punti è regolabile tramite uno semplice movimento trapezoidale.

Dettaglio dei fori di posizionamento.

Presa di forza standard universale ( 1 3/8" Z6 ).

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato.

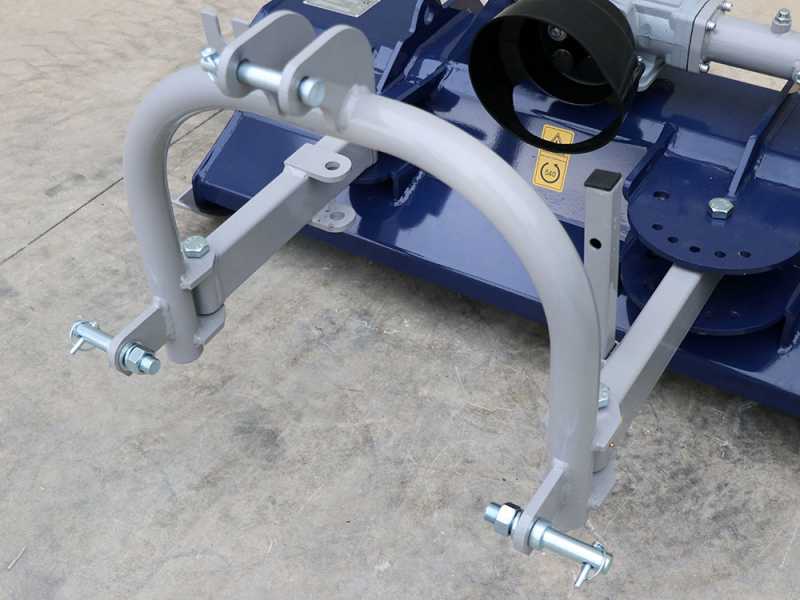

Dettaglio del robusto attacco a 3 punti di 1° categoria.

L' attacco a tre punti ha una apertura laterale a partire dal centro di un totale di 65 cm ambo i lati.

Massima apertura lato destro, massima apertura lato sinistro.

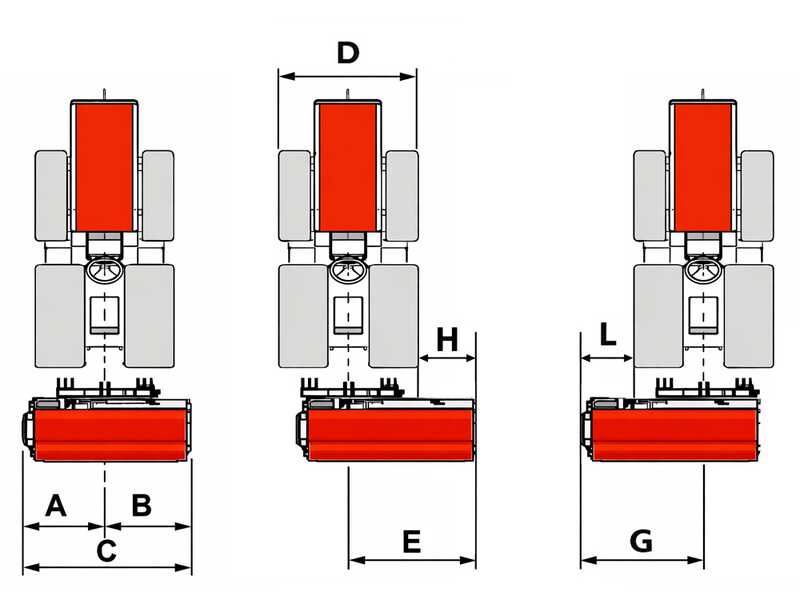

Schema spostamento laterale :

A : 42.5 cm
B : 42,5 cm
C : 85 cm
D : larghezza trattore
E : 18.1 cm
G : 18.1 cm
H : E - 1/2 (D)
L : G - 1/2 (D)

Trasmissione laterale a cinghie e gruppo riduttore ad ingranaggi

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata di prolunga lubrificata.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 3 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 2 cinghie)

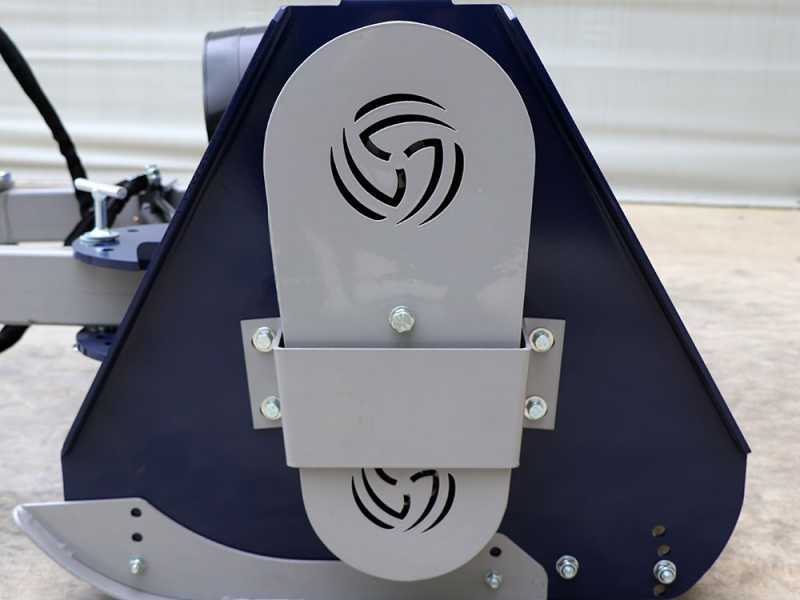

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posto in posizione agevolata.

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 0,5L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Accessori di stabilizzazione - Rullo posteriore e slitte laterali

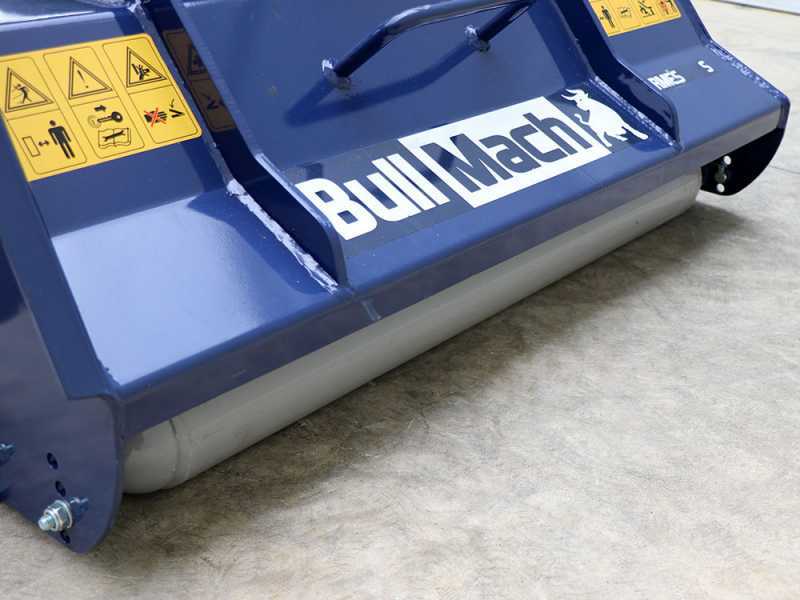

Rullo posteriore di appoggio regolabile in altezza fornito di serie con diametro di 102mm.

Particolare del cuscinetto di fissaggio del rullo.

Slitte laterali di appoggio di serie, anche esse registrabili.

Particolare del piede d'appoggio.

Raccomandazioni per l'utilizzo - Trincia fissi a trattore

Per garantire un funzionamento corretto, una maggiore durata nel tempo e condizioni di lavoro sicure, è fondamentale utilizzare il trincia a trattore rispettando le indicazioni riportate nel manuale d'uso e le caratteristiche tecniche della macchina. Un utilizzo non conforme può provocare usura prematura dei componenti, riduzione delle prestazioni o danneggiamenti non coperti dalla garanzia.

Prima di iniziare il lavoro, verificare sempre che il trattore sia compatibile con il trincia, controllando la potenza richiesta, il tipo di attacco e le condizioni operative previste. L'abbinamento corretto tra macchina operatrice e trattore permette di ottenere il miglior rendimento e di evitare sovraccarichi alla trasmissione.

Utilizzare il trincia esclusivamente su superfici idonee: la macchina è progettata per la trinciatura di erba, vegetazione spontanea, residui vegetali e materiali compatibili con la categoria del modello. Evitare il contatto con elementi non previsti come pietre, materiali metallici, plastica o altri corpi estranei.
Regolare correttamente l'altezza di lavoro: mantenere una distanza adeguata dal terreno consente di ridurre l'impatto degli organi di taglio e limita sollecitazioni eccessive sulla struttura della macchina.
Non lavorare in presenza di ostacoli nascosti o terreni non idonei: fossi, ceppi, radici affioranti, sassi mobili o irregolarità del terreno possono causare urti improvvisi e danneggiamenti agli organi di taglio o agli elementi di trasmissione.
Non utilizzare il trincia per operazioni diverse dalla trinciatura: la macchina non deve essere impiegata per lavori di movimento terra, livellamento del terreno o altre applicazioni non previste dal costruttore.
Adattare sempre la velocità di avanzamento alle condizioni di lavoro: una velocità eccessiva può ridurre la qualità della trinciatura, aumentare le vibrazioni e sottoporre la macchina a sollecitazioni superiori a quelle previste.
Evitare l'utilizzo su materiale troppo umido: erba bagnata o vegetazione particolarmente umida possono causare accumuli di materiale all'interno della macchina, riducendo l'efficienza della lavorazione.
Non forzare l'avanzamento del trattore: se il rotore rallenta, aumentano le vibrazioni o diminuisce la capacità di taglio, è necessario ridurre la velocità e adattare il lavoro alle condizioni del terreno e della vegetazione.
Controllare regolarmente lo stato degli organi di taglio: coltelli, mazze o altri elementi di taglio usurati, danneggiati o mancanti possono compromettere il funzionamento della macchina e aumentare le vibrazioni durante l'utilizzo.
Effettuare controlli periodici e manutenzione ordinaria: verificare il corretto serraggio dei componenti, lo stato degli elementi di trasmissione e la pulizia generale della macchina per mantenerne efficienza e sicurezza.

Utilizzo della presa di forza:

La presa di forza del trattore deve essere utilizzata rispettando il regime di rotazione indicato dal produttore del trincia. Un numero di giri non corretto può compromettere il funzionamento della macchina, causando surriscaldamenti, usura accelerata o sollecitazioni eccessive sui componenti meccanici.

Durante il collegamento e lo scollegamento del trincia, la presa di forza deve essere sempre disinserita e il trattore spento. È inoltre necessario verificare che l'albero cardanico sia correttamente installato e che disponga del corretto spazio di movimento durante il lavoro.
