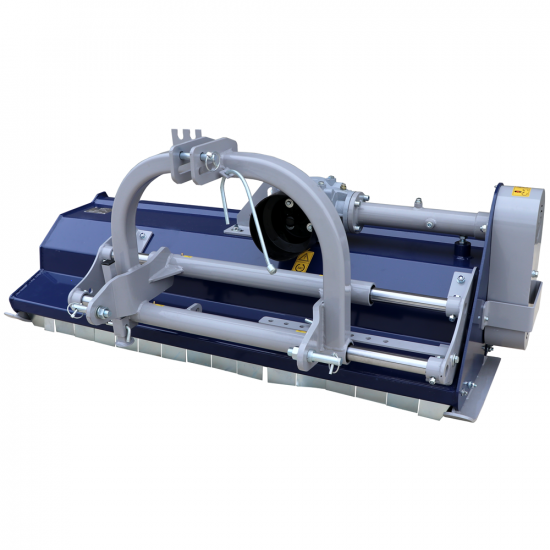

BullMach Rea 125 S - Trinciaerba per trattore - Serie media - Spostamento manuale

La trinciaerba a trattore BullMach serie REA S ha una struttura media ed elastica e viene utilizzata nella trinciatura di sarmenti leggeri, erba ed arbusti.

Trinciatrice serie media, adatta per lavorazioni di tipo prevalentemente hobbistico.

È provvisto di spostamento manuale, 3 cinghie di trasmissione e rullo posteriore.

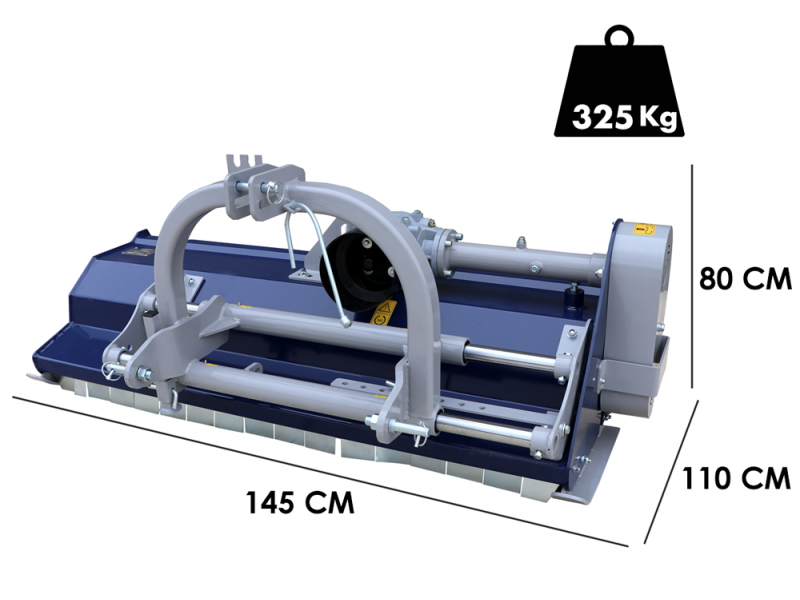

DATI TECNICI (in sintesi):

• Larghezza lavoro effettiva: 125 cm
• Larghezza d'ingombro effettiva: 145 cm
• Peso: 325 kg
• Attacco a 3 punti
• Trasmissione a 3 cinghie

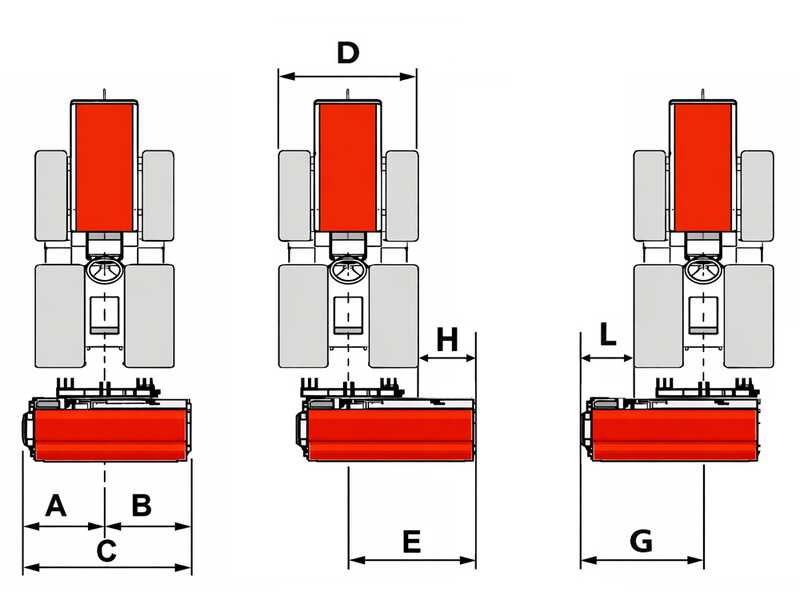

• Escursione massima dal centro, laterale sinistra: 81,4 cm
• Escursione massima dal centro, laterale destra: 79 cm

DOTAZIONI DI SERIE (in sintesi):

• esecuzione a mazze
• rullo di appoggio posteriore
• albero cardanico

Attenzione: la macchina viene inviata pronta per l'uso e con gli oli a livello. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale d'istruzioni.

Nr. martelli montati di serie: 20

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 25 mm (lunghezza 99 mm).

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 107mm.

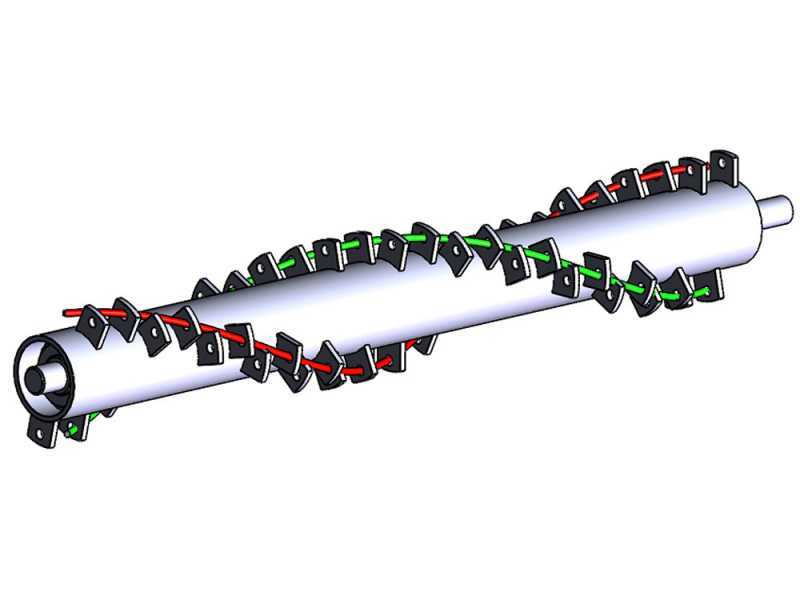

Immagine figurativa del rotore a doppio spirale.

Il trincia è dotato di spostamento manuale a 8 posizioni.

L'attacco a tre punti scorre su due robusti tubi che percorrono lungo il trincia.

Dettaglio dei fori di posizionamento.

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato.

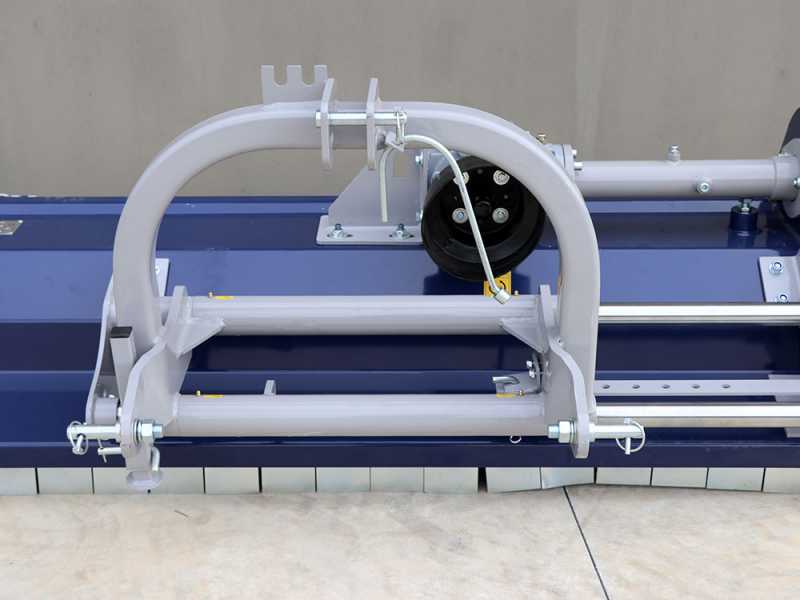

Dettaglio del robusto attacco a 3 punti di 1° categoria.

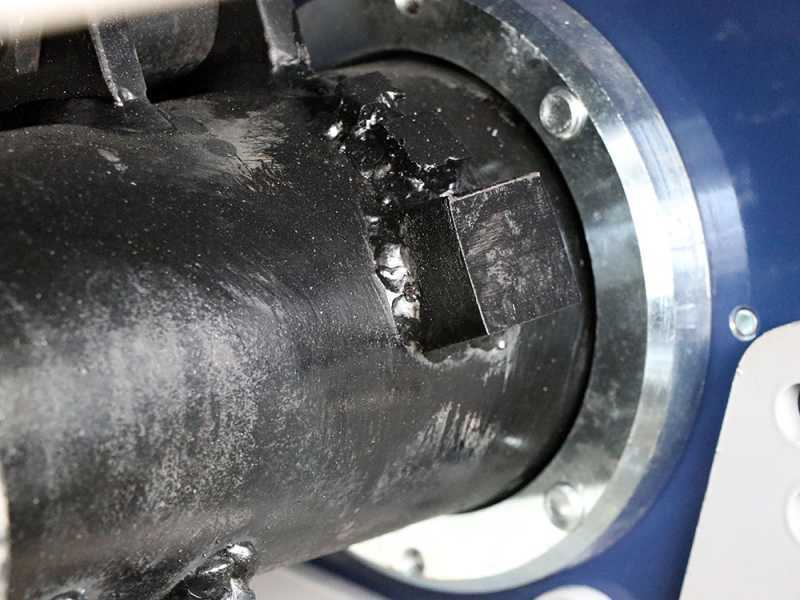

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Il rullo di taglio ha un diametro di 107mm.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8" Z6 )

Dettaglio del robusto attacco a 3 punti.

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata di prolunga lubrificata.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

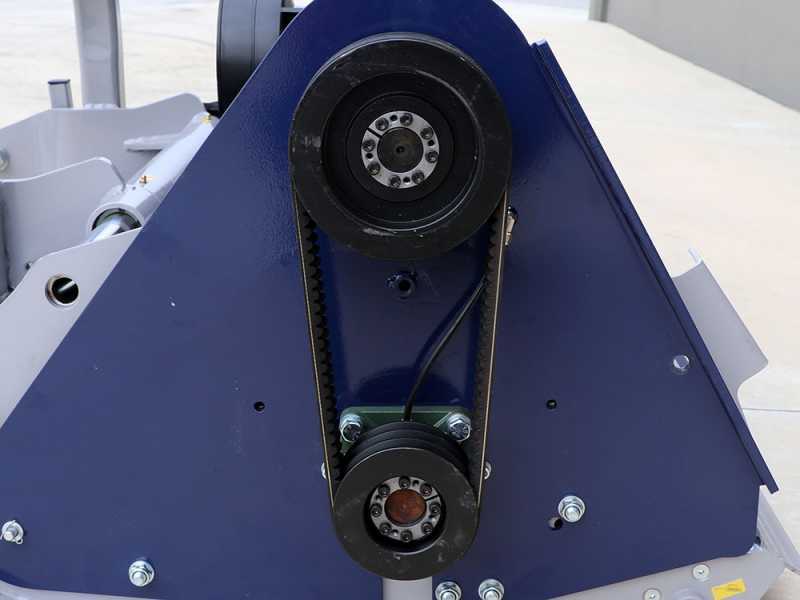

Trasmissione laterale a 3 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 2 cinghie)

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile facilmente proprio sotto ad una delle viti che tiene il carter della trasmissione.

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

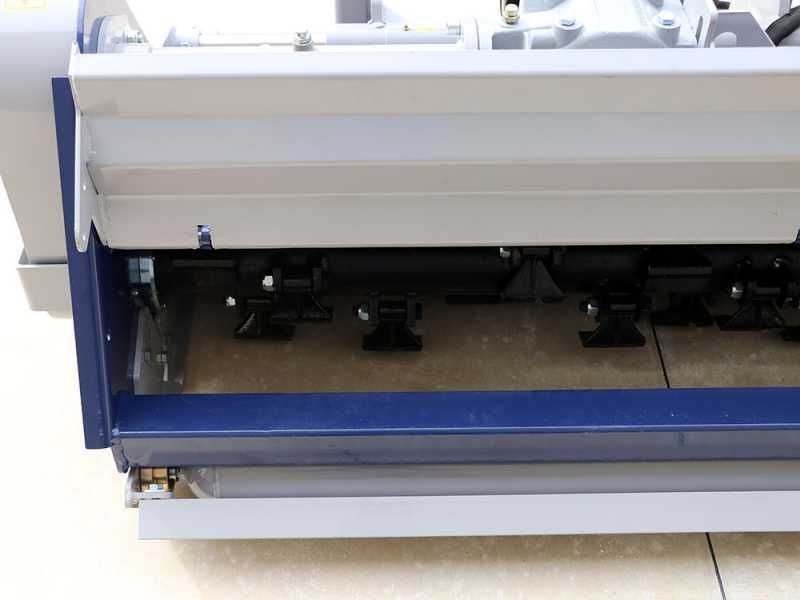

Questa trinciatrice a trattore è dotata di serie di coperchio apribile posteriore montato su 3 (1° ,2°, 3° cerniera) robuste cerniere. L'apertura è semplice, attuabile rimuovendo due semplici bulloni. Dotato anche di maniglia di sollevamento. Estremamente comodo per le operazioni di manutenzione interna, pulizia, sostituzione utensili, etc...

Tirare su il coperchio viene estremamente facile basta sollevare il coperchio tramite le apposite maniglie che si trovano ai due lati della macchina.

Rullo posteriore di appoggio regolabile in altezza fornito di serie con un diametro di 92mm.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del sostegno del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 3 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

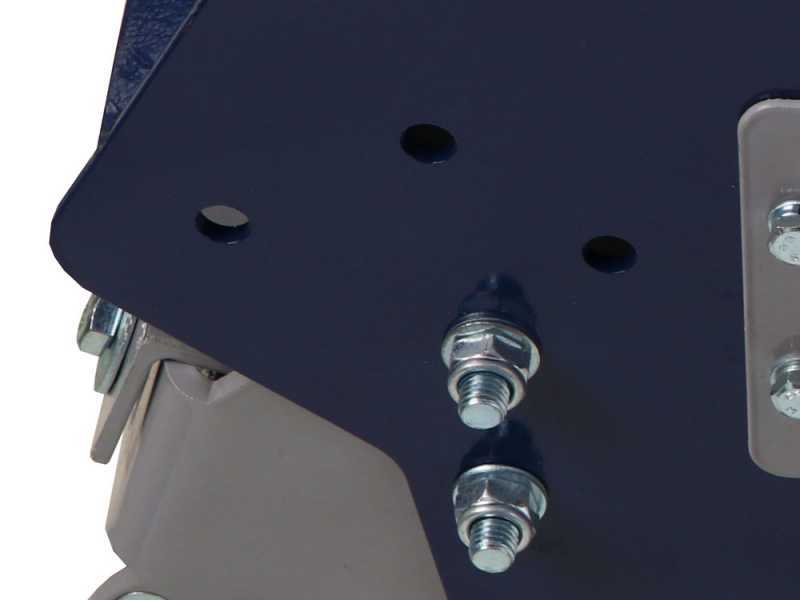

Dettaglio dei 3 fori per la possibilità di aggiunta di un disco interfilare.

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Piedino di appoggio.

Dettaglio raschiarullo.

È possibile regolare l'altezza del rullo fino a 5 posizioni e l'altezza delle slitte è regolabile fino a 3 diverse posizioni.
