Descrizione

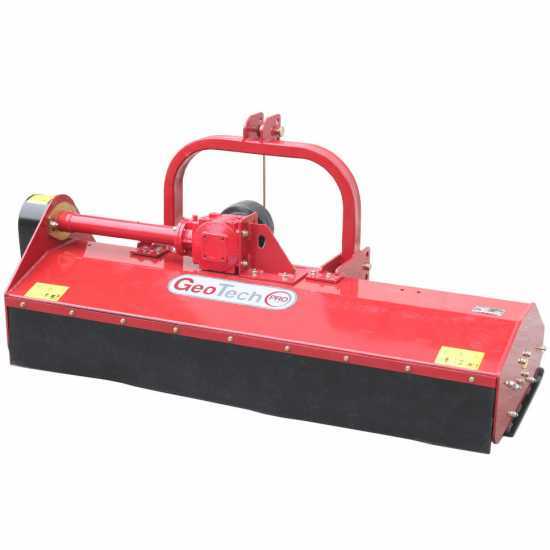

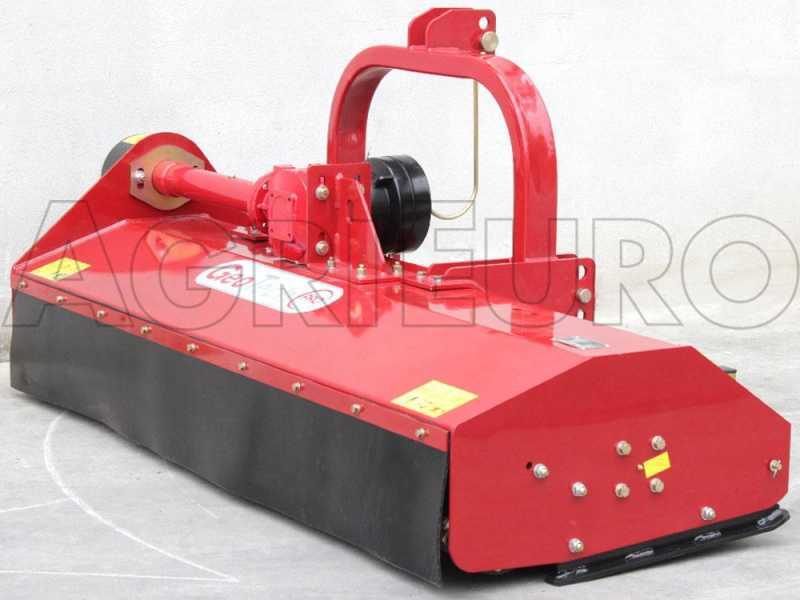

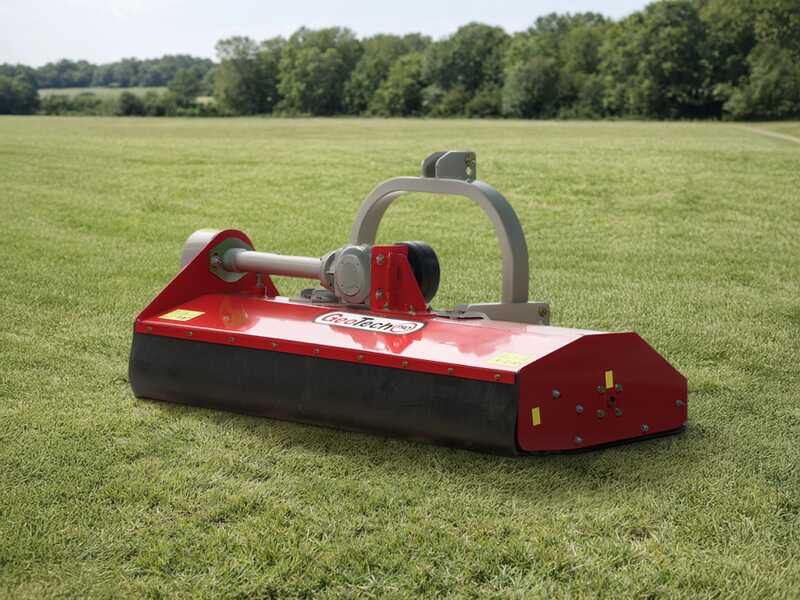

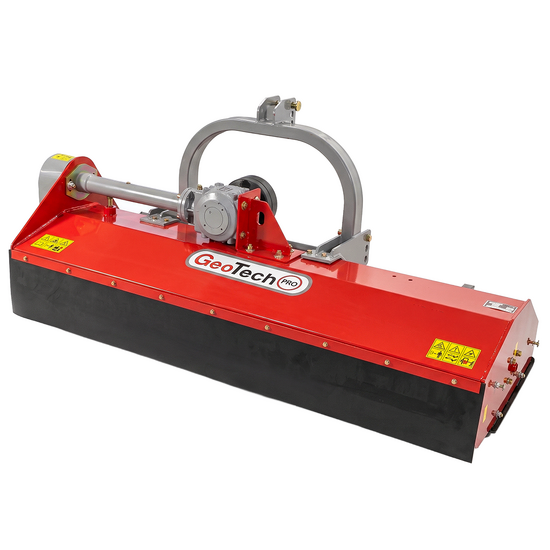

Trinciaerba a trattore GeoTech Pro modello HFM 205

La trinciaerba a trattore con attacco fisso, ad asse orizzontale serie HFM ha una struttura medio/pesante.

Il suo utilizzo è idoneo alla triturazione di sarmenti leggeri, erba e piccoli arbusti, su prati, boschi, frutteti e terreni incolti.

Trinciatrice serie medio-pesante, adatta per lavorazioni di tipo semi-professionali.

È dotato di attacco fisso a 3 punti per trattore, 4 cinghie di trasmissione e rullo posteriore.

DATI TECNICI (in sintesi):

Larghezza lavoro effettiva: 202 cm
Larghezza di ingombro effettiva (con slitte laterali montate): 219 cm
Peso: 432 kg
Attacco a 3 punti di 1° categoria
Trasmissione a 4 cinghie
Dispositivo di ruota libera

DOTAZIONI DI SERIE (in sintesi):

esecuzione a mazze
rullo di appoggio posteriore regolabile
slitte regolabili
albero cardanico in dotazione

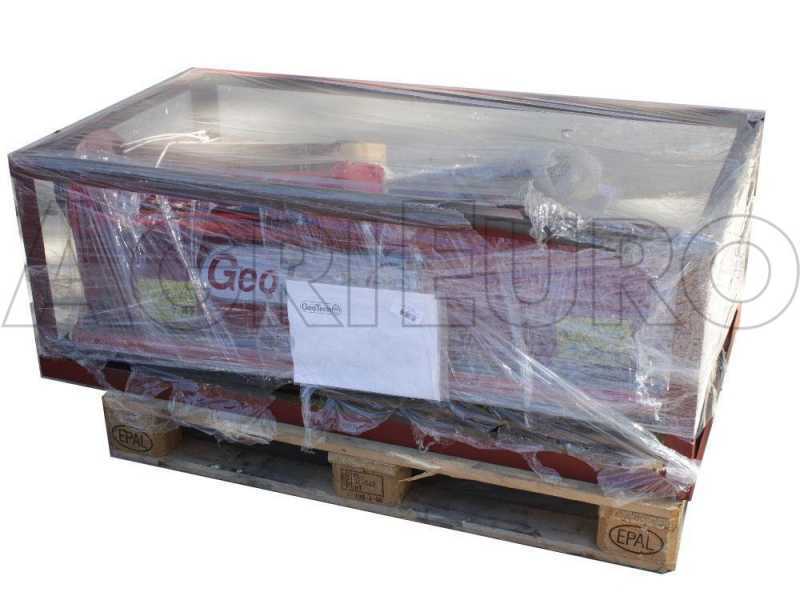

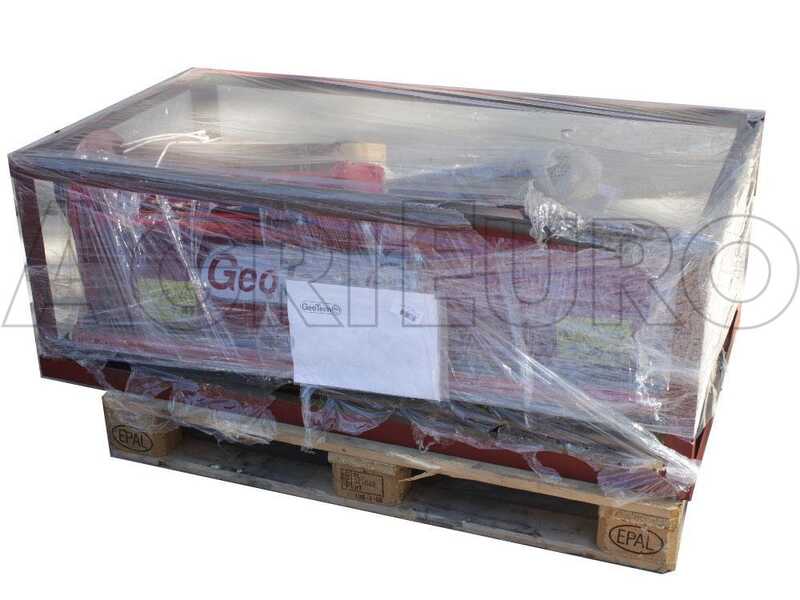

Attenzione: la macchina viene inviata pronta per l'uso. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale di istruzioni.

GeoTech Pro HFM 205 - Trinciaerba per trattore - Serie medio-pesante

Utensili di taglio a martelli

Nr. martelli montati di serie: 28

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 16 mm (lunghezza 90 mm).

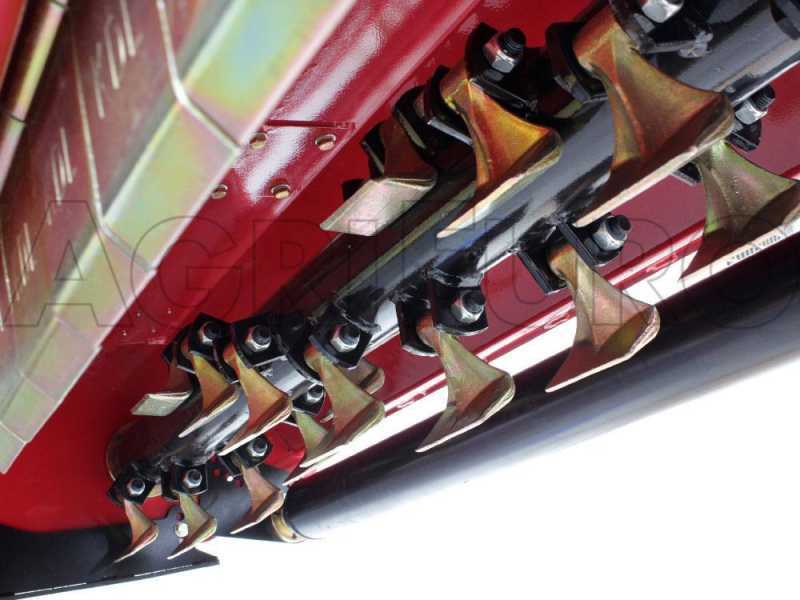

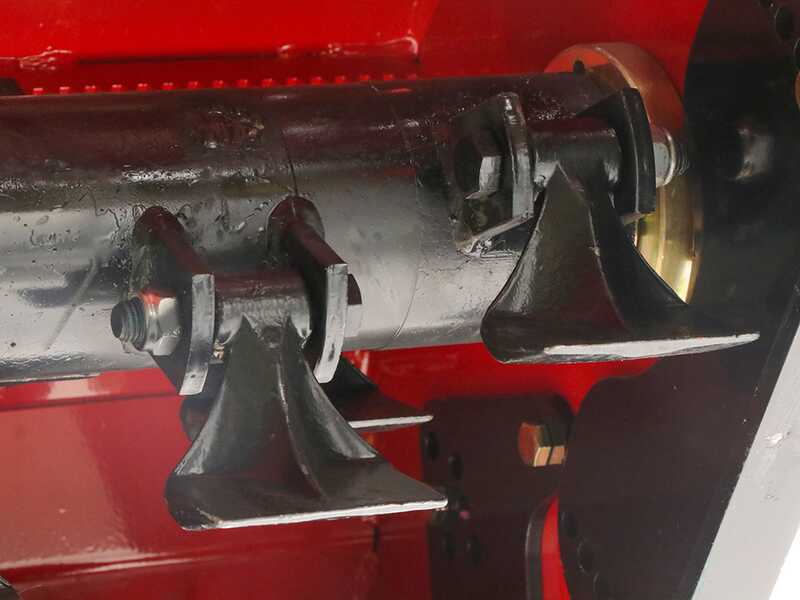

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Dettaglio della doppia fila di controcoltelli sottoscocca.

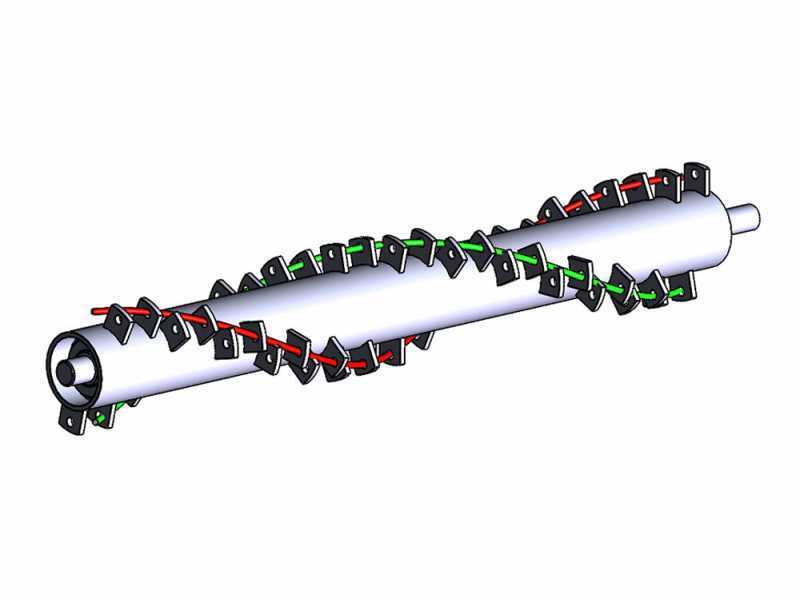

Immagine figurativa del rotore a doppio spirale.

Diametro rotore di taglio: 108 mm

Trasmissione laterale a cinghie e gruppo riduttore ad ingranaggi

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

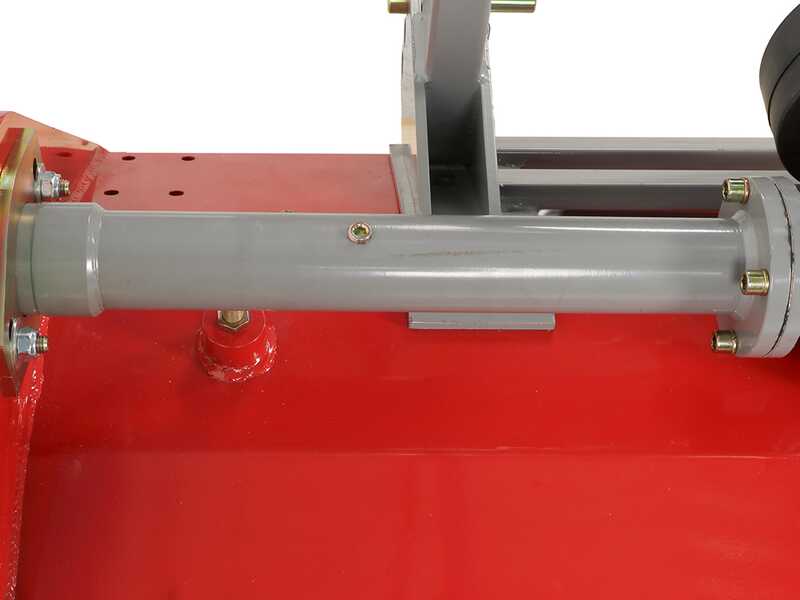

Dotata di prolunga lubrificata.

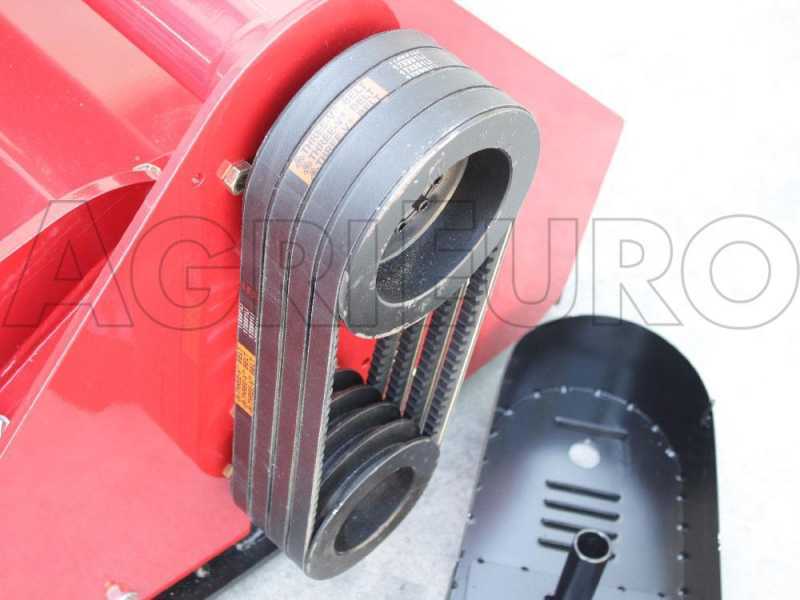

Trasmissione laterale a 4 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 3 cinghie)

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile tramite l'apposita finestrella dedicata.

La scatola ad ingranggi di questa macchina può contenere non oltre 1L di olio.

Prima dell'uso leggere attentamente il manuale di istruzioni.

Rotore, cuscinetti laterali e attacco a 3 punti

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato.

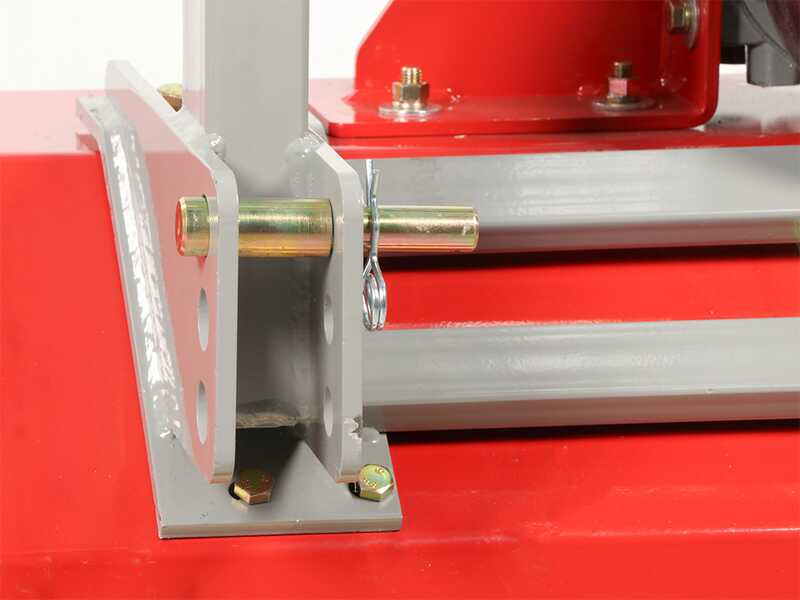

Robusto attacco a 3 punti di 1° categoria.

Accessori di stabilizzazione - Rullo posteriore e slitte laterali

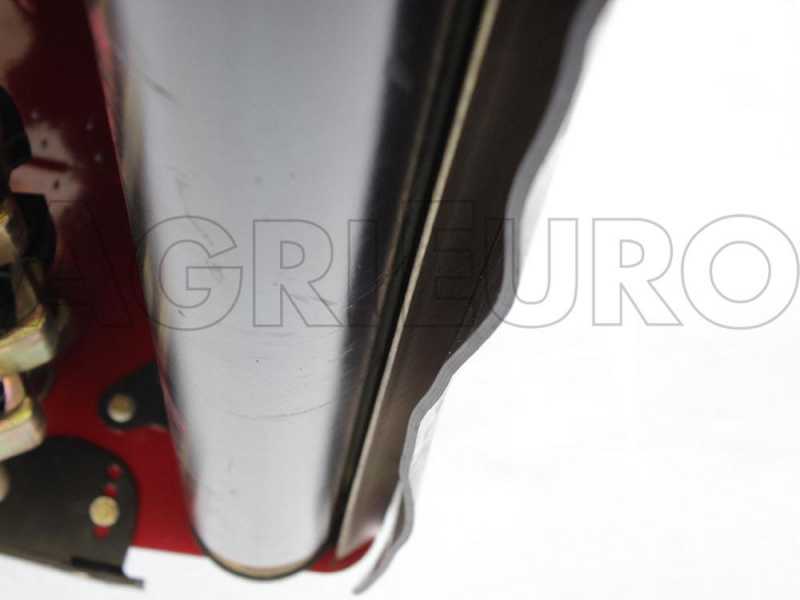

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

Dettaglio del raschiarullo.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del sostegno del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 6 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili.

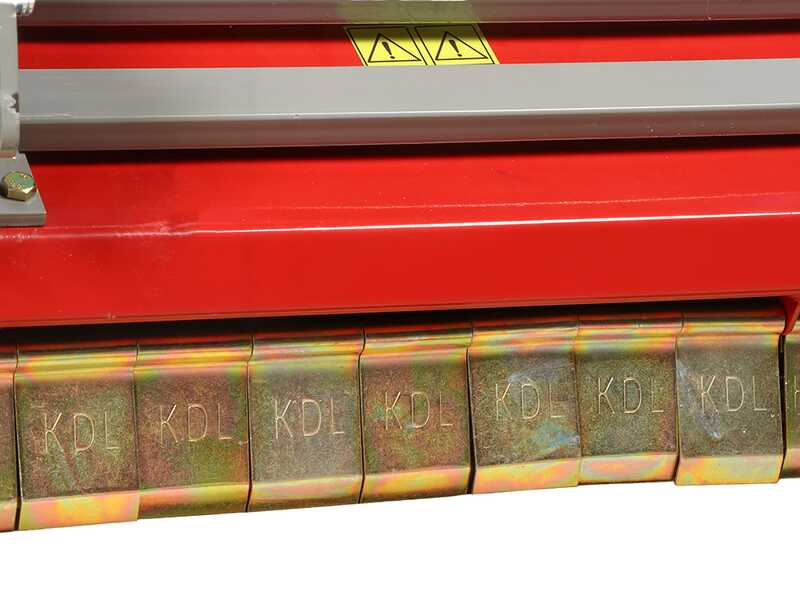

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Piedino di appoggio per il rimessaggio.

Il trincia è dotato di parasassi in gomma.
