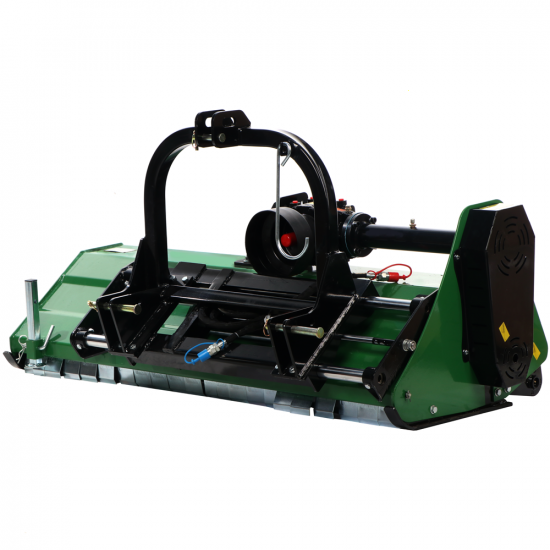

Greenbay FMM-H 175 - Trinciaerba per trattore - Serie media - Spostamento idraulico

IL trincia con spostamento idraulico FMM-H 175 è una macchina agricola utilizzata per tagliare e triturare la vegetazione, come ad esempio alberi, arbusti, cespugli e erba. La caratteristica distintiva di questa macchina è la presenza di un sistema di spostamento idraulico, che consente di spostare lateralmente il trincia per una lavorazione precisa e efficiente.

Il trincia con spostamento idraulico è costituito da un telaio robusto e resistente, su cui è montato un sistema di taglio composto da lame affilate, che ruotano ad alta velocità per tagliare la vegetazione. Il sistema di spostamento idraulico è integrato nel telaio e permette di spostare il trincia lateralmente in modo preciso, grazie a un sistema di pistoni idraulici che controllano il movimento della macchina.

Trinciatrice serie media, adatta per lavorazioni di tipo prevalentemente hobbistico.

È dotato di spostamento laterale idraulico, 3 cinghie di trasmissione e rullo posteriore.

DATI TECNICI (in sintesi):

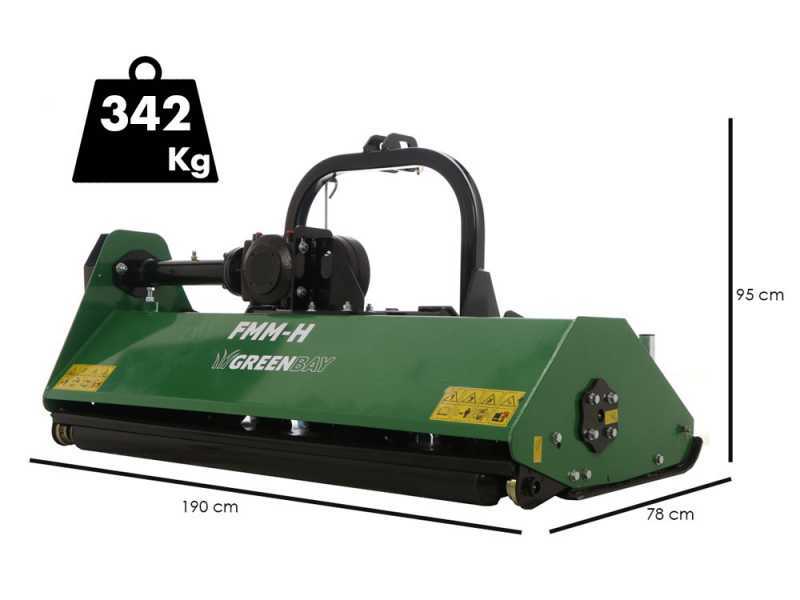

• Larghezza lavoro effettiva: 172 cm
• Larghezza di ingombro effettiva (con slitte laterali montate): 190 cm
• Peso: 342 kg
• Spostamento laterale idraulico
• Attacco a 3 punti di 1° categoria
• Trasmissione a 3 cinghie
• Escursione massima laterale: 74 cm
• Misura interasse 67 cm

DOTAZIONI DI SERIE (in sintesi):

• esecuzione a mazze
• rullo di appoggio posteriore regolabile
• slitte regolabili
• albero cardanico

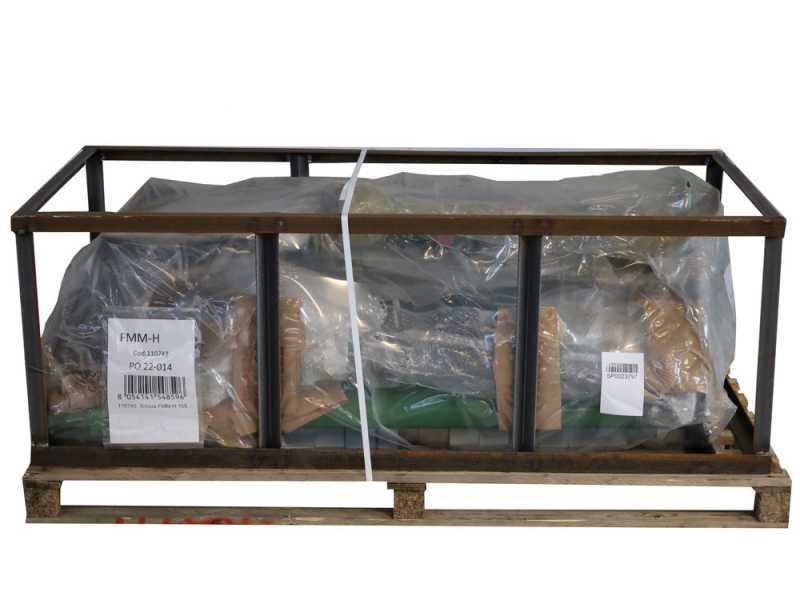

Attenzione: la macchina viene inviata pronta per l'uso. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale di istruzioni.

Nr. martelli montati di serie: 26

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 13 mm (lunghezza 85 mm).

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Dettaglio della doppia fila di controcoltelli sottoscocca.

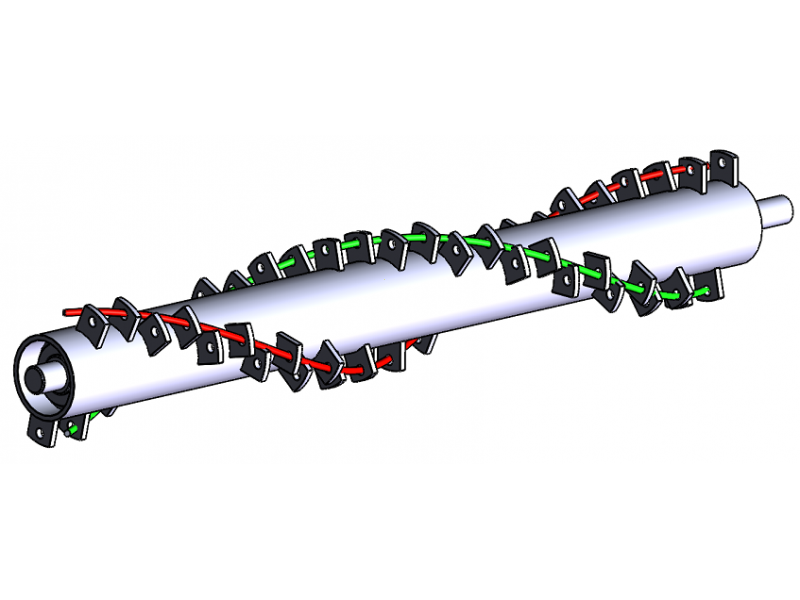

Immagine figurativa del rotore a doppio spirale.

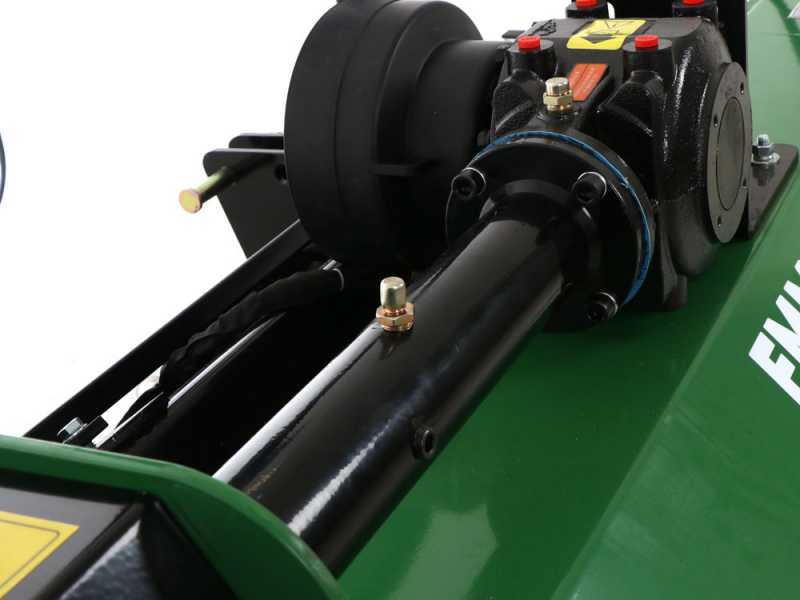

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata di prolunga lubrificata.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 3 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 2 cinghie)

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile tramite l'apposita finestrella dedicata.

La scatola ad ingranggi di questa macchina può contenere non oltre 1L di olio.

Prima dell'uso leggere attentamente il manuale di istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Il trincia è dotato di spostamento idraulico.

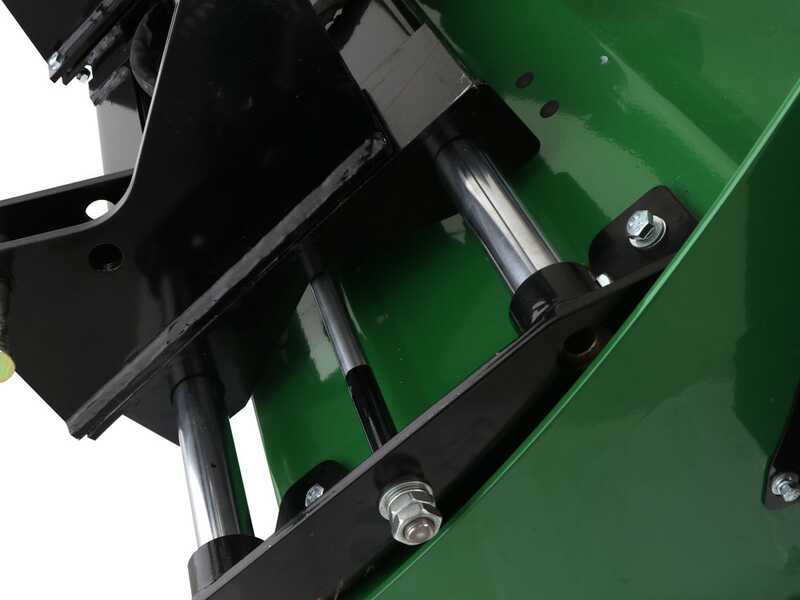

L'attacco a tre punti scorre su un robusto tubolare che percorre tutta la larghezza di questa trinciaerba.

Particolare del pistone che comanda lo spostamento idraulico di questa trinciaerba.

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato.

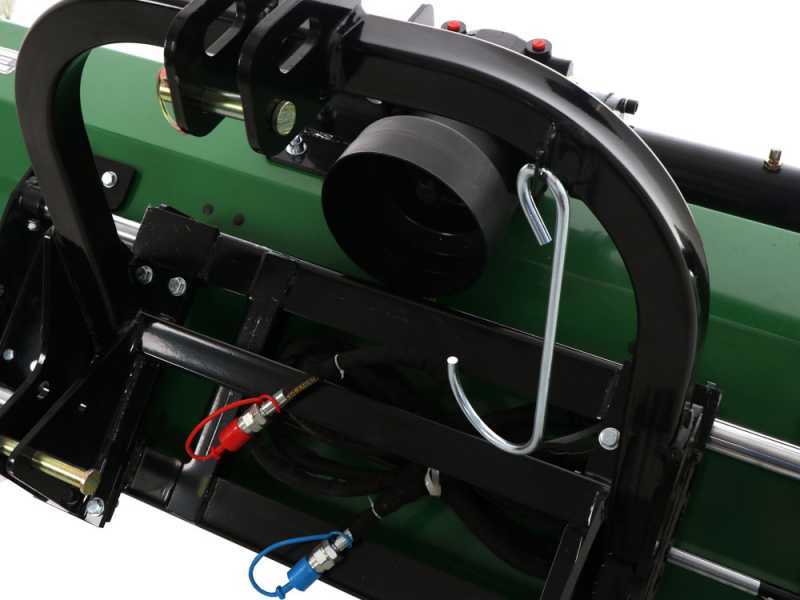

Dettaglio del robusto attacco a 3 punti di 1° categoria.

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

Particolare del cuscinetto di fissaggio del rullo.

Slitte laterali di appoggio di serie, anche esse registrabili.

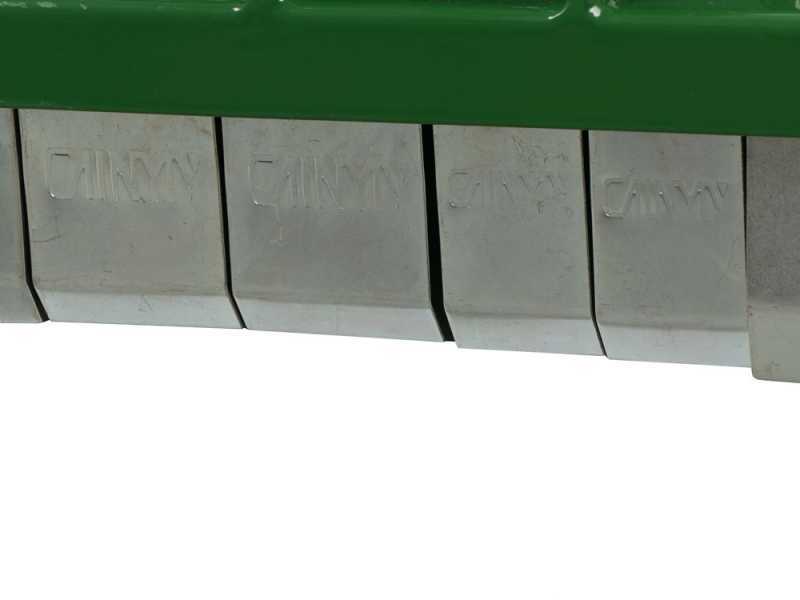

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Piedino di appoggio per il rimessaggio.
