Descrizione

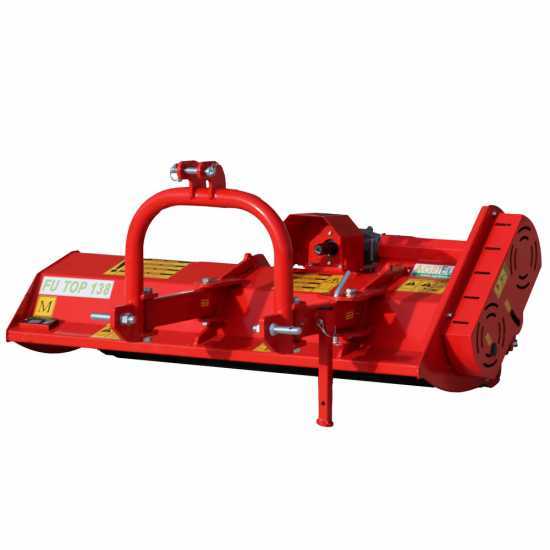

Trinciaerba a trattore AgriEuro Fu TOP 138 M

Questa piccola trinciatrice AgriEuro Fu TOP 138 M è adatta per trattori di piccola potenza per un utilizzo semi professionale; si caratterizza per la sua elasticità e leggerezza, unita a grande capacità di taglio di erba e piccoli arbusti. Facile, intuitiva e bella.

Dotato di movimento manuale a parallelogramma.

DATI TECNICI (in sintesi):

Larghezza lavoro effettiva: 132cm

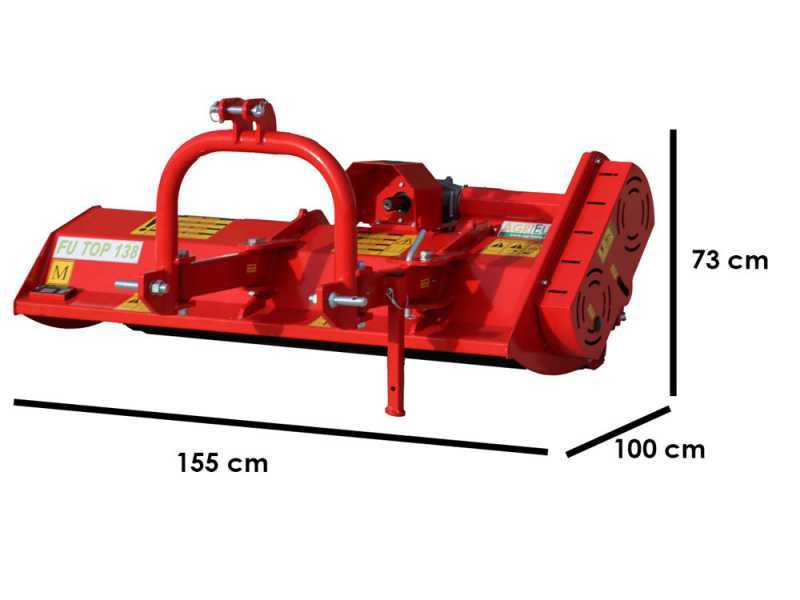

Larghezza di ingombro effettiva: 155 cm
Peso: 153 kg
Spostamento laterale manuale a 5 posizioni
Attacco a 3 punti di 1° categoria
Trasmissione a 2 cinghie

DOTAZIONI DI SERIE (in sintesi):

esecuzione a mazze
rullo di appoggio posteriore regolabile
albero cardanico

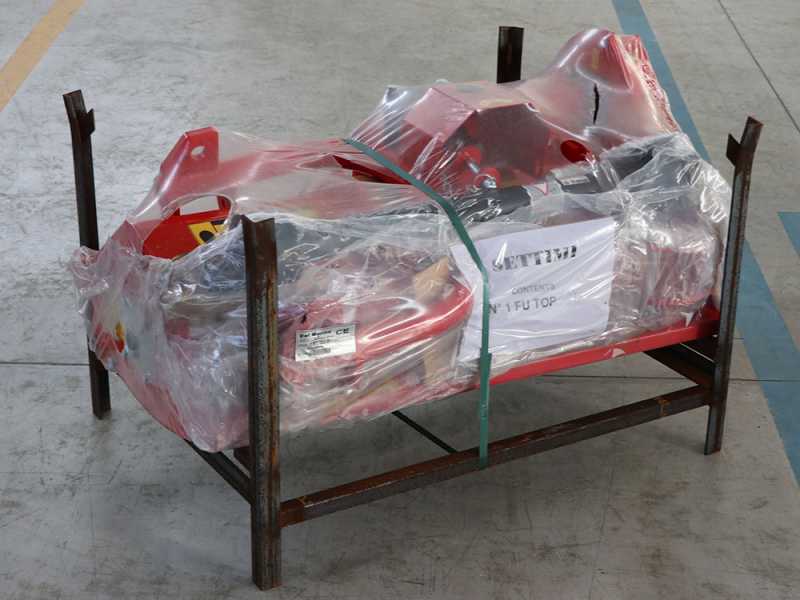

Attenzione: la macchina viene inviata pronta per l'uso. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale di istruzioni.

Trinciaerba per trattore Fu Top 138 M - Serie leggera - Spostamento manuale

Utensili di taglio a martelli

Nr. martelli montati di serie: 20

Queste mazze sono montate su un robusto bullone in acciaio temperato.

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Trasmissione laterale a cinghie e gruppo riduttore ad ingranaggi

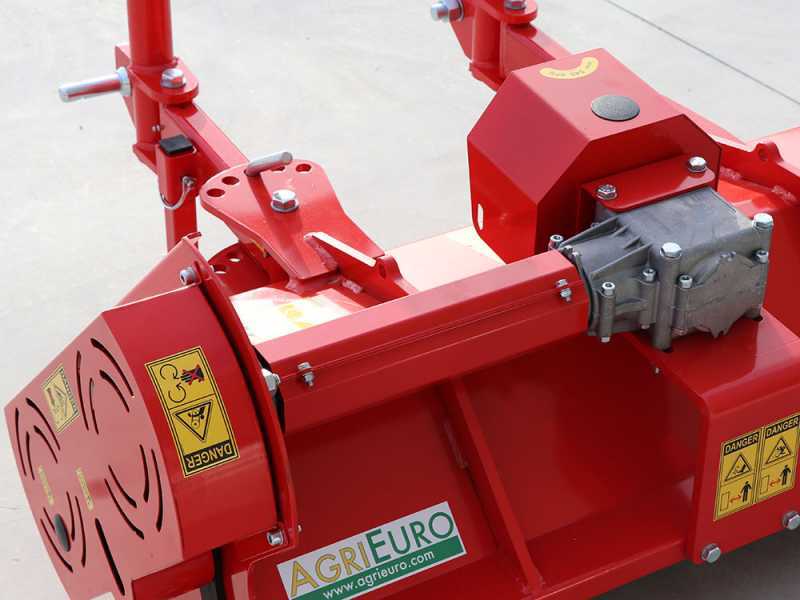

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata di prolunga lubrificata.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 2 cinghie

Dettaglio del carter protezione cinghie laterale.

La scatola ad ingranggi di questa macchina può contenere non oltre 1L di olio.

Prima dell'uso leggere attentamente il manuale di istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Spostamento laterale manuale e attacco a 3 punti

Il trincia è dotato di spostamento manuale a 5 posizioni.

L'attacco a tre punti è regolabile tramite uno semplice movimento trapezoidale.

Dettaglio dei fori di posizionamento.

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato.

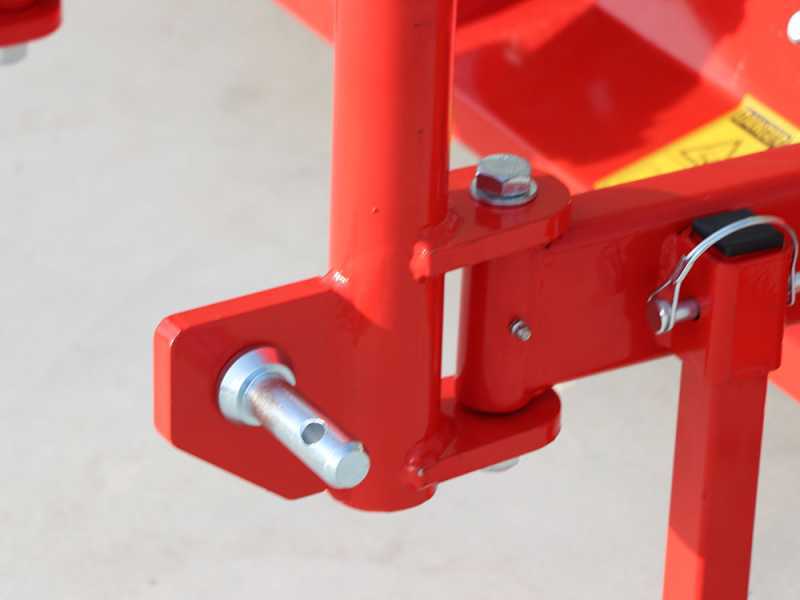

Dettaglio del robusto attacco a 3 punti di 1° categoria.

Rotore e cuscinetti laterali

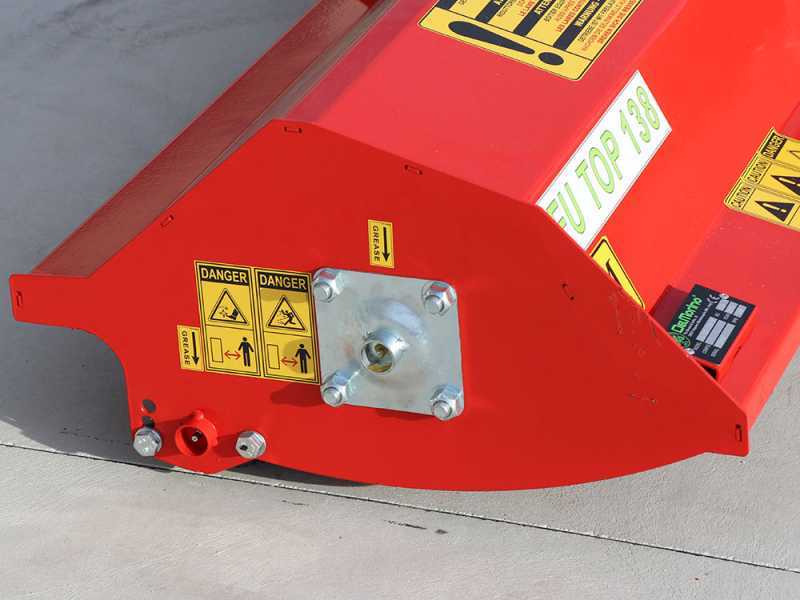

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Accessori di stabilizzazione - Rullo posteriore e slitte laterali

Rullo posteriore di appoggio regolabile in altezza fornito di serie con particolare del cuscinetto di fissaggio.

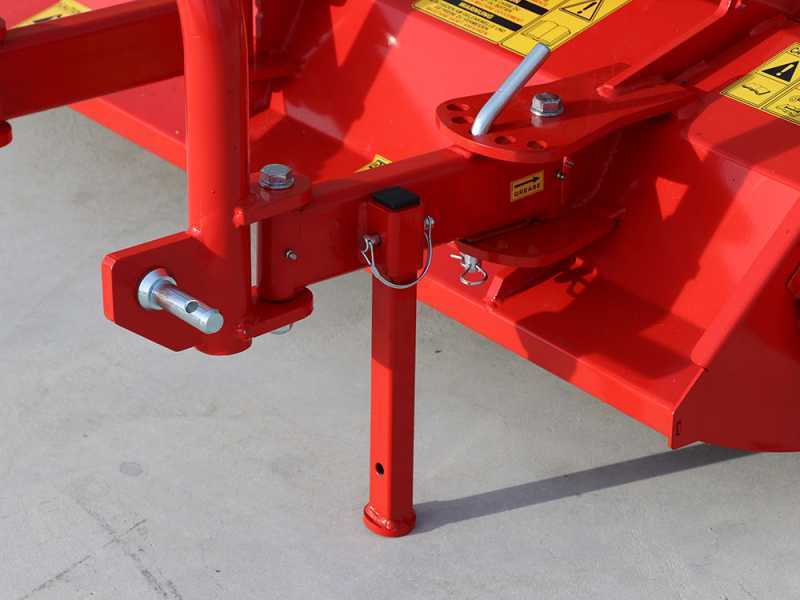

Robusto piedino di stabilità retrattile, per i periodi di rimessaggio

Raccomandazioni per l'utilizzo - Trincia fissi a trattore

Per garantire un funzionamento corretto, una maggiore durata nel tempo e condizioni di lavoro sicure, è fondamentale utilizzare il trincia a trattore rispettando le indicazioni riportate nel manuale d'uso e le caratteristiche tecniche della macchina. Un utilizzo non conforme può provocare usura prematura dei componenti, riduzione delle prestazioni o danneggiamenti non coperti dalla garanzia.

Prima di iniziare il lavoro, verificare sempre che il trattore sia compatibile con il trincia, controllando la potenza richiesta, il tipo di attacco e le condizioni operative previste. L'abbinamento corretto tra macchina operatrice e trattore permette di ottenere il miglior rendimento e di evitare sovraccarichi alla trasmissione.

Utilizzare il trincia esclusivamente su superfici idonee: la macchina è progettata per la trinciatura di erba, vegetazione spontanea, residui vegetali e materiali compatibili con la categoria del modello. Evitare il contatto con elementi non previsti come pietre, materiali metallici, plastica o altri corpi estranei.
Regolare correttamente l'altezza di lavoro: mantenere una distanza adeguata dal terreno consente di ridurre l'impatto degli organi di taglio e limita sollecitazioni eccessive sulla struttura della macchina.
Non lavorare in presenza di ostacoli nascosti o terreni non idonei: fossi, ceppi, radici affioranti, sassi mobili o irregolarità del terreno possono causare urti improvvisi e danneggiamenti agli organi di taglio o agli elementi di trasmissione.
Non utilizzare il trincia per operazioni diverse dalla trinciatura: la macchina non deve essere impiegata per lavori di movimento terra, livellamento del terreno o altre applicazioni non previste dal costruttore.
Adattare sempre la velocità di avanzamento alle condizioni di lavoro: una velocità eccessiva può ridurre la qualità della trinciatura, aumentare le vibrazioni e sottoporre la macchina a sollecitazioni superiori a quelle previste.
Evitare l'utilizzo su materiale troppo umido: erba bagnata o vegetazione particolarmente umida possono causare accumuli di materiale all'interno della macchina, riducendo l'efficienza della lavorazione.
Non forzare l'avanzamento del trattore: se il rotore rallenta, aumentano le vibrazioni o diminuisce la capacità di taglio, è necessario ridurre la velocità e adattare il lavoro alle condizioni del terreno e della vegetazione.
Controllare regolarmente lo stato degli organi di taglio: coltelli, mazze o altri elementi di taglio usurati, danneggiati o mancanti possono compromettere il funzionamento della macchina e aumentare le vibrazioni durante l'utilizzo.
Effettuare controlli periodici e manutenzione ordinaria: verificare il corretto serraggio dei componenti, lo stato degli elementi di trasmissione e la pulizia generale della macchina per mantenerne efficienza e sicurezza.

Utilizzo della presa di forza:

La presa di forza del trattore deve essere utilizzata rispettando il regime di rotazione indicato dal produttore del trincia. Un numero di giri non corretto può compromettere il funzionamento della macchina, causando surriscaldamenti, usura accelerata o sollecitazioni eccessive sui componenti meccanici.

Durante il collegamento e lo scollegamento del trincia, la presa di forza deve essere sempre disinserita e il trattore spento. È inoltre necessario verificare che l'albero cardanico sia correttamente installato e che disponga del corretto spazio di movimento durante il lavoro.
